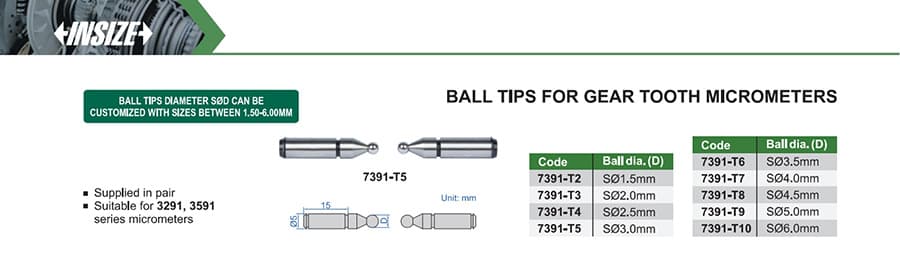

Ball Tips For Gear Tooth Micrometers
لقمه‌های کروی جفتی اینسایز 7391 برای میکرومترهای چرخدنده 3291 و 3591؛ ۹ کد با قطر ساچمهٔ ۱٫۵ تا ۶ میلی‌متر. قطر را متناسب با مدول چرخدنده و سازگاری میکرومتر انتخاب کنید؛ سری 7391 با 7383/7389 یکسان نیست.
لقمه‌های کروی اینسایز مدل 7391، متعلقهٔ جفتی برای میکرومترهای چرخ‌دندهٔ سری 3291 و 3591 هستند؛ ابزار اندازه‌گیری مستقل نیستند و باید با مدل میکرومتر و مدول چرخدنده سازگار انتخاب شوند.
قطر ساچمه را با توجه به مدول قطعه و روش اندازه‌گیری انتخاب کنید. صفحهٔ رسمی سازنده فهرست جاری زیر را نمایش می‌دهد:
| کد سفارش | قطر ساچمه (SØD) |
|---|---|
| 7391-T2 | SØ۱٫۵ میلی‌متر |
| 7391-T3 | SØ۲ میلی‌متر |
| 7391-T4 | SØ۲٫۵ میلی‌متر |
| 7391-T5 | SØ۳ میلی‌متر |
| 7391-T6 | SØ۳٫۵ میلی‌متر |
| 7391-T7 | SØ۴ میلی‌متر |
| 7391-T8 | SØ۴٫۵ میلی‌متر |
| 7391-T9 | SØ۵ میلی‌متر |
| 7391-T10 | SØ۶ میلی‌متر |
برای بررسی ابزار سازگار، میکرومتر مکانیکی چرخدنده 3291 و میکرومتر دیجیتال چرخدنده 3591 را ببینید.
منابع فنی: صفحه رسمی INSIZE برای 7391 و کاتالوگ رسمی INSIZE شامل سازگاری و عرضه به‌صورت جفت.
