Internal Gear Tooth Micrometers
برای اندازه‌گیری قطر روی پین چرخ‌دنده‌های داخلی؛ هدهای ۱۰۰–۱۱۵ یا ۱۵۰–۱۷۵ میلیمتر با تقسیم‌بندی ۰٫۰۱ میلیمتر و میله‌های افزایشی فنردار.

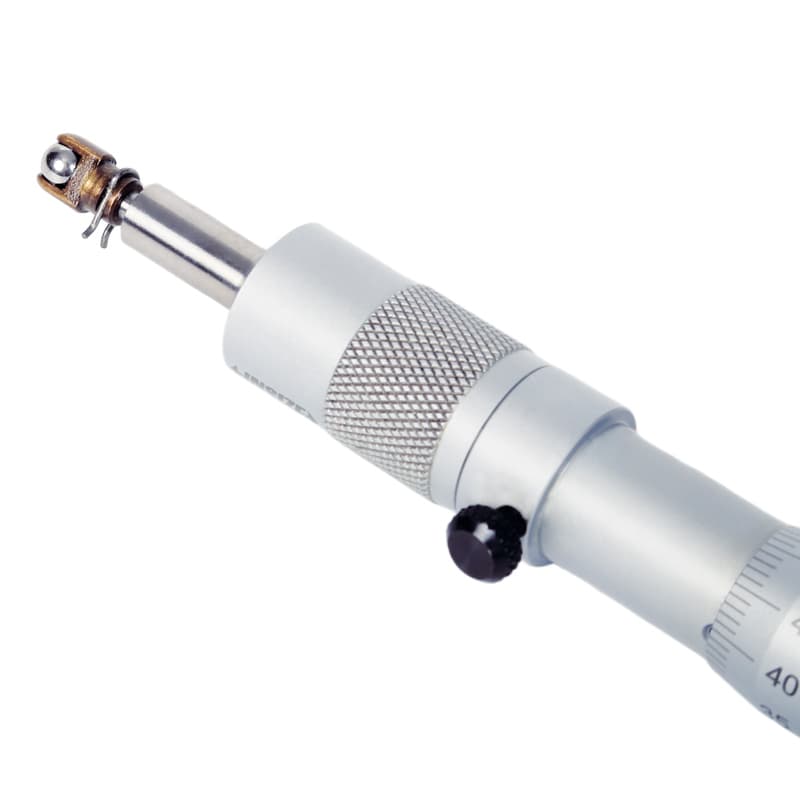

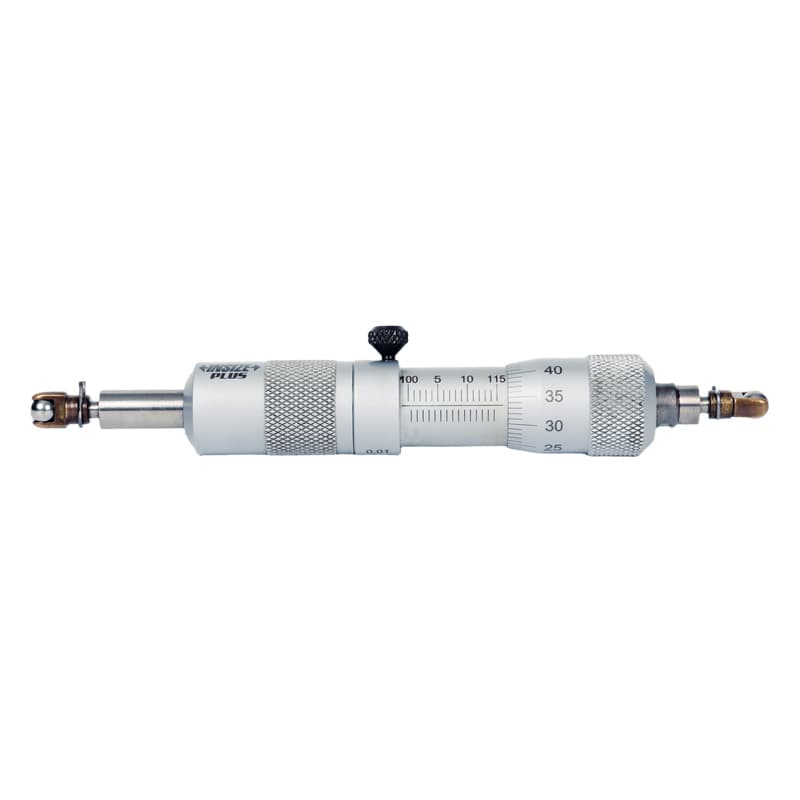

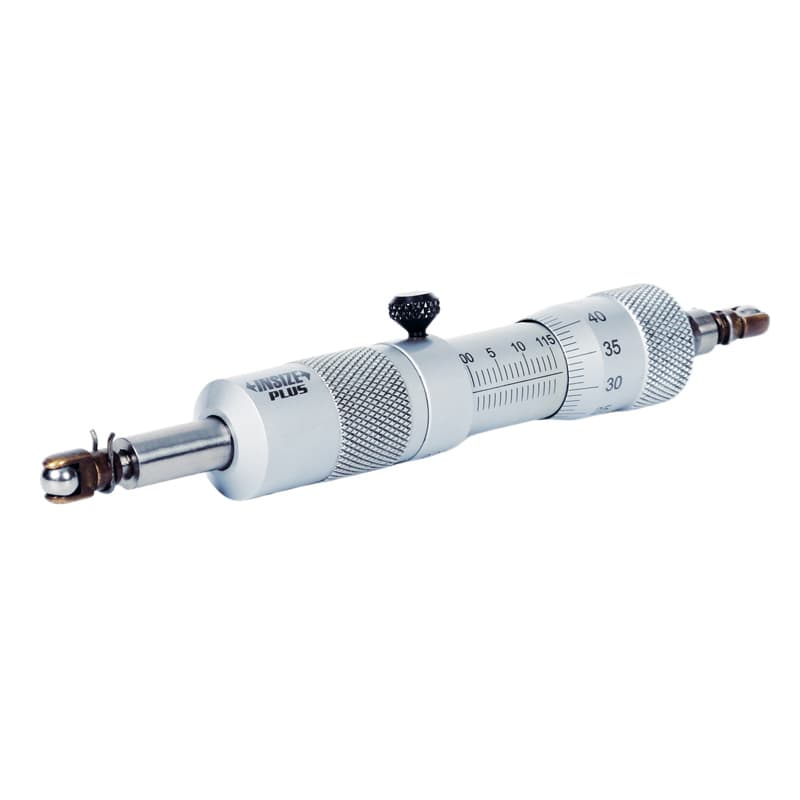

میکرومتر دنده داخلی اینسایز سری 3638 برای اندازه‌گیری قطر روی پین چرخ‌دنده‌های داخلی (over-pin diameter) طراحی شده است. هدهای اندازه‌گیری ۱۰۰–۱۱۵ و ۱۵۰–۱۷۵ میلیمتر، تقسیم‌بندی ۰٫۰۱ میلیمتر و دقت هدِ ±۴ میکرومتر دارند. میله‌های افزایش طول با نقاط تماس فنردار عرضه می‌شوند؛ نوک‌های کروی (کد 7383) اختیاری‌اند.

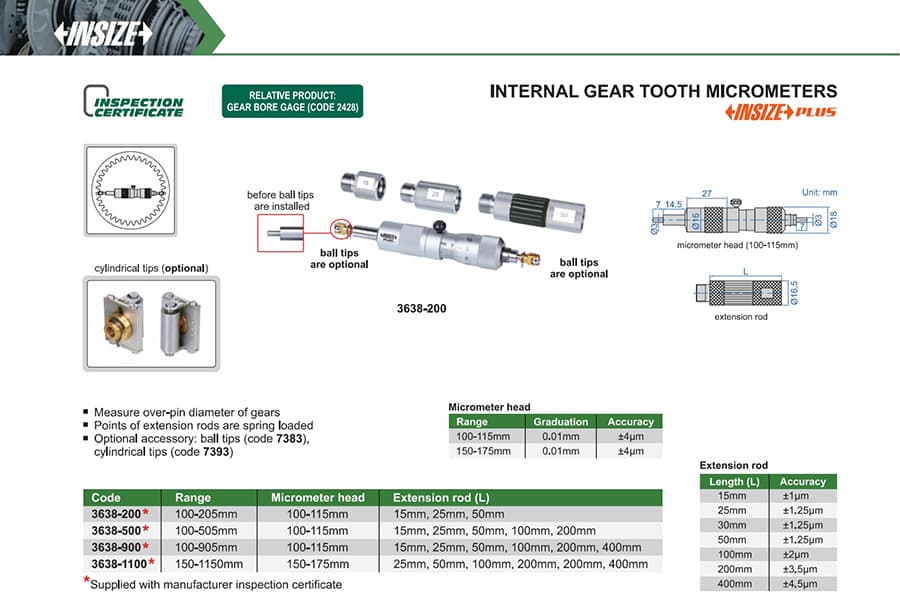

| کد | محدودهٔ اندازه‌گیری | هد میکرومتر | میله‌های افزایش طول همراه |
|---|---|---|---|
| 3638-200 | ۱۰۰–۲۰۵ میلیمتر | ۱۰۰–۱۱۵ میلیمتر | ۱۵، ۲۵ و ۵۰ میلیمتر |
| 3638-500 | ۱۰۰–۵۰۵ میلیمتر | ۱۰۰–۱۱۵ میلیمتر | ۱۵، ۲۵، ۵۰، ۱۰۰ و ۲۰۰ میلیمتر |
| 3638-900 | ۱۰۰–۹۰۵ میلیمتر | ۱۰۰–۱۱۵ میلیمتر | ۱۵، ۲۵، ۵۰، ۱۰۰، ۲۰۰ و ۴۰۰ میلیمتر |
| 3638-1100 | ۱۵۰–۱۱۵۰ میلیمتر | ۱۵۰–۱۷۵ میلیمتر | ۲۵، ۵۰، ۱۰۰، ۲۰۰ (۲ عدد) و ۴۰۰ میلیمتر |
±۴ میکرومتر مشخصهٔ دقت هدِ میکرومتر است؛ آن را با دقت کل مجموعهٔ هد و میله‌های افزایشی یکی نگیرید. نوک کروی جزو اقلام همراه استاندارد نیست. پیش از سفارش کد کامل نسخه و سازگاری نوک را بررسی کنید.
