Internal Gear Tooth Micrometers
برای اندازه‌گیری قطر روی پین چرخ‌دنده‌های داخلی؛ تقسیم‌بندی ۰٫۰۱ میلیمتر، توقف جغجغه‌ای و دو محدودهٔ ۲۵–۵۰ و ۵۰–۷۵ میلیمتر با دقت ۴ و ۵ میکرومتر.

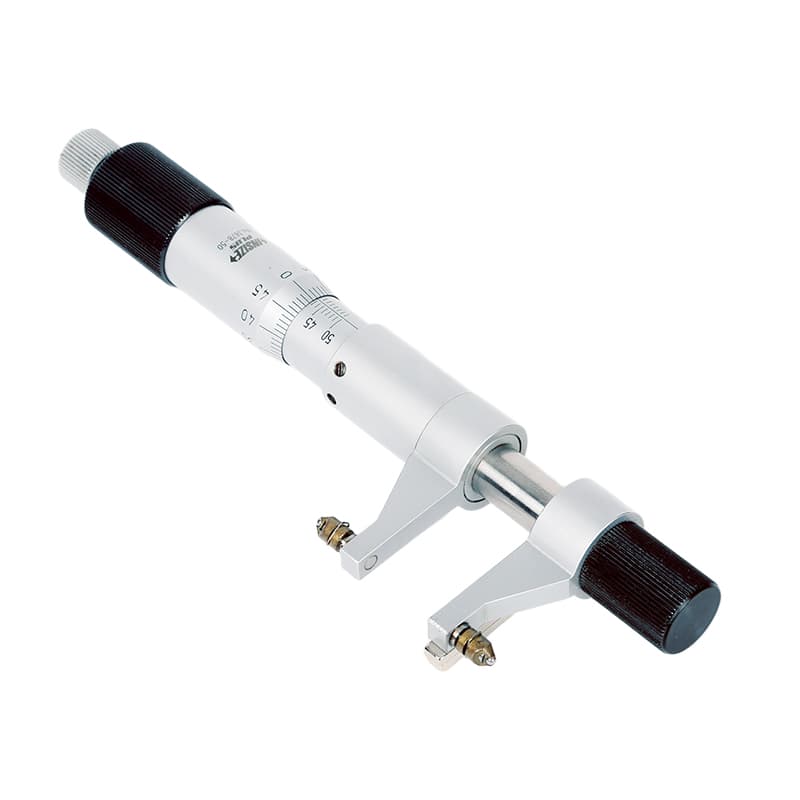

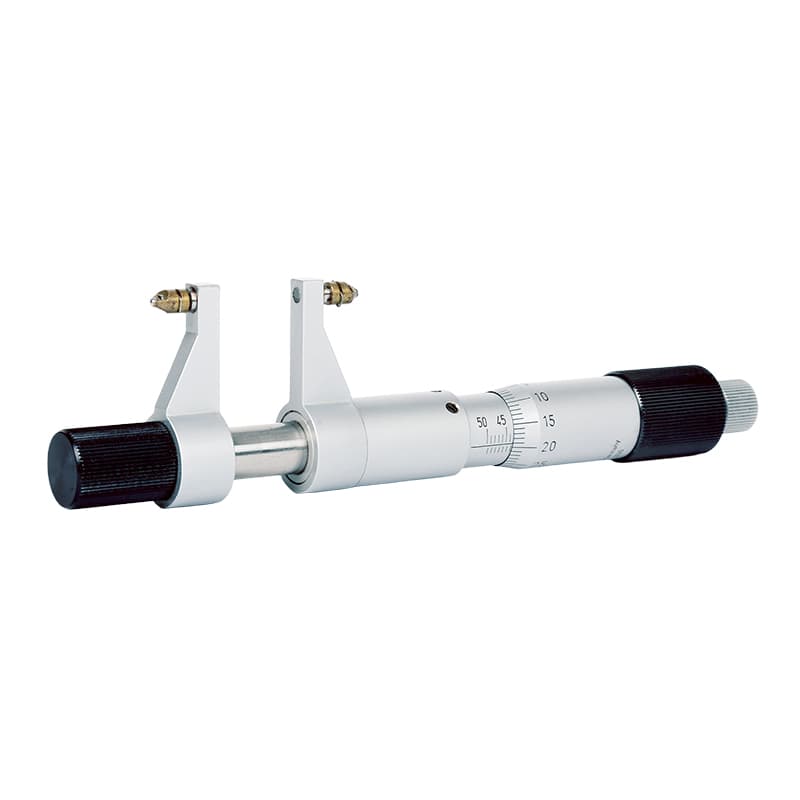

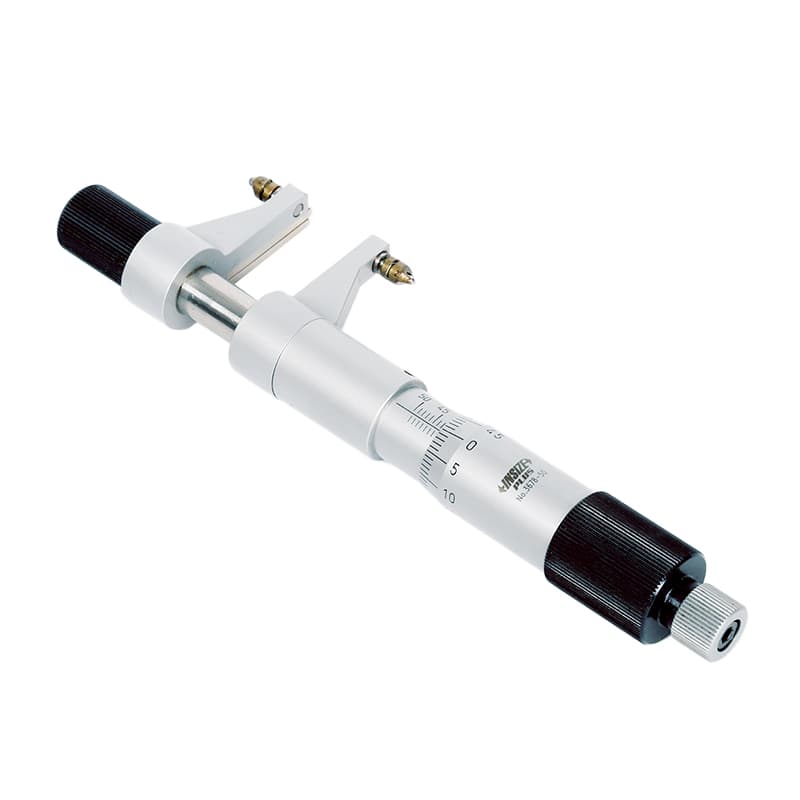

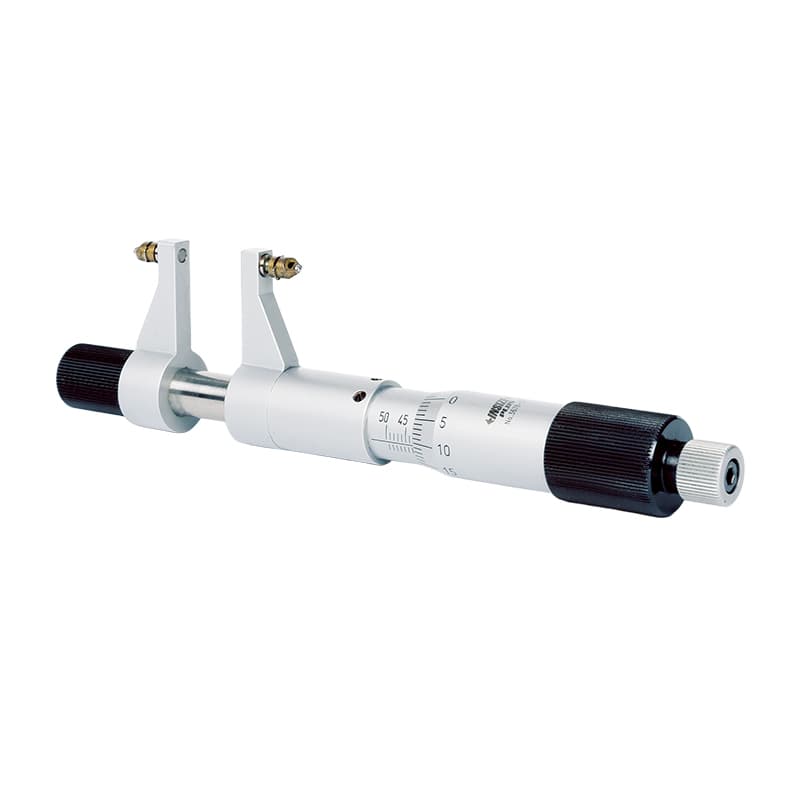

میکرومتر دنده داخلی اینسایز سری 3678 برای اندازه‌گیری قطر روی پین چرخ‌دنده‌های داخلی (over-pin diameter) طراحی شده است. دو نسخهٔ 3678-50 و 3678-75 به‌ترتیب محدوده‌های ۲۵–۵۰ و ۵۰–۷۵ میلیمتر دارند. تقسیم‌بندی هر دو ۰٫۰۱ میلیمتر است و کاتالوگ سازنده برای آن‌ها دقت ۴ و ۵ میکرومتر درج کرده است.

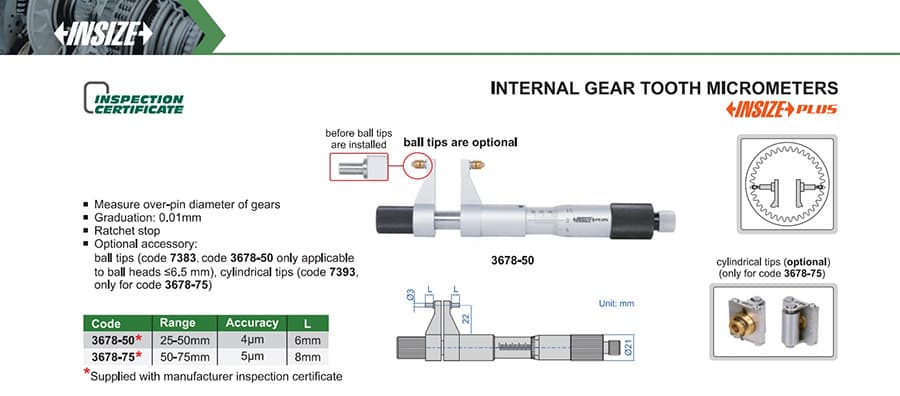

| کد | محدوده | تقسیم‌بندی | دقت اعلام‌شده | طول L |
|---|---|---|---|---|
| 3678-50 | ۲۵–۵۰ میلیمتر | ۰٫۰۱ میلیمتر | ۴ میکرومتر | ۶ میلیمتر |
| 3678-75 | ۵۰–۷۵ میلیمتر | ۰٫۰۱ میلیمتر | ۵ میکرومتر | ۸ میلیمتر |
نوک‌های اختیاری در بستهٔ استاندارد نیستند. پیش از سفارش، نسخهٔ میکرومتر، نوع نوک موردنیاز و سازگاری آن را با کاتالوگ و فروشنده تطبیق دهید.
