گیج رینگی و پلاگی رزوه اینسایز با پوشش DLC؛ سری‌های 4120، 4121، 4129، 4130، 4131 و 4139

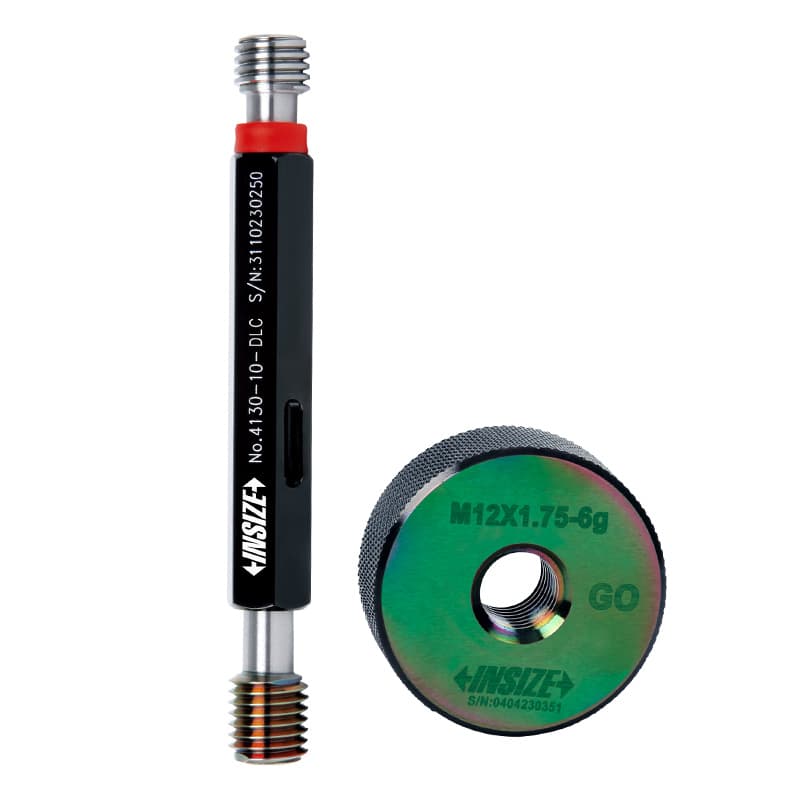

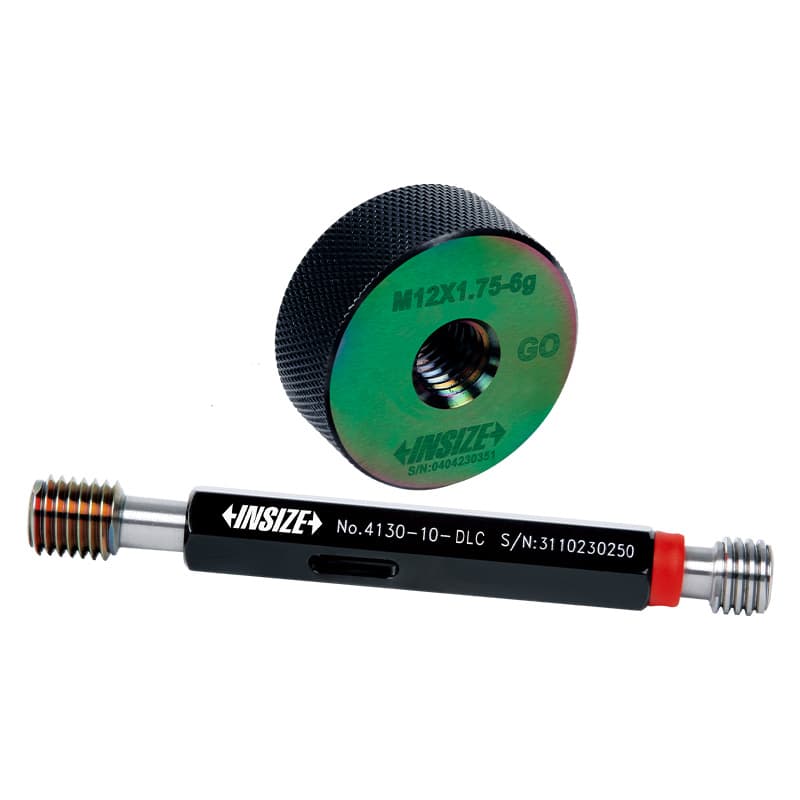

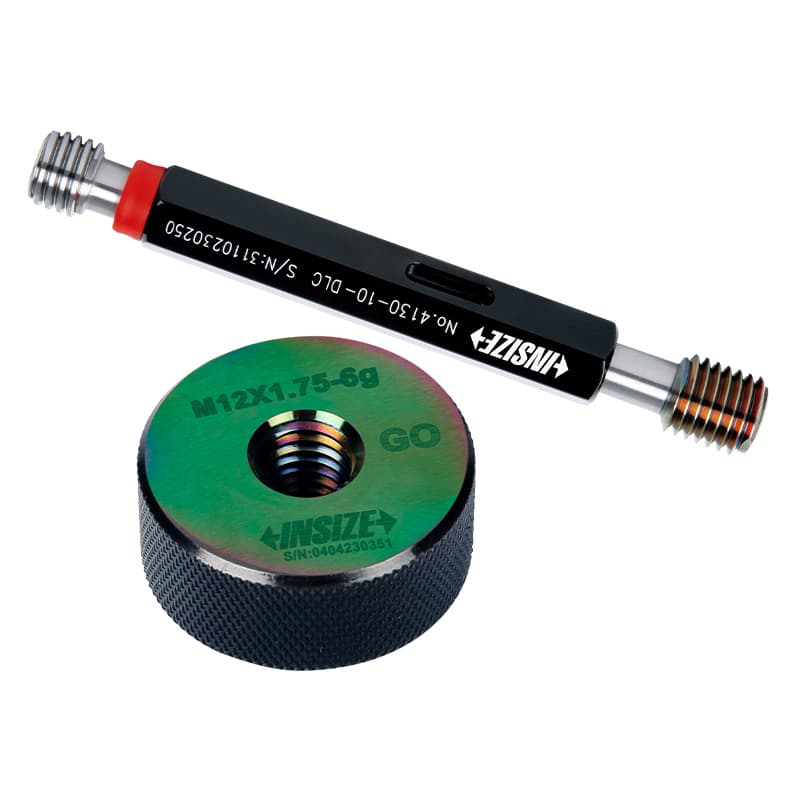

گیج‌های رینگی و پلاگی رزوهٔ اینسایز با پوشش DLC برای کنترل قبولی یا ردشدن رزوه با روش GO/NO-GO به‌کار می‌روند. گیج رینگی رزوهٔ خارجی و گیج پلاگی رزوهٔ داخلی را کنترل می‌کند؛ این ابزارها مقدار عددی قطر را نمایش نمی‌دهند و نتیجهٔ کنترل به سایز، گام و کلاس درستِ انتخاب‌شده وابسته است.

سری‌های این خانواده

سری	نوع گیج	نوع رزوه	کاربرد
4120	رینگی	متریک	کنترل رزوهٔ خارجی متریک
4130	پلاگی	متریک	کنترل رزوهٔ داخلی متریک
4129	رینگی	متریک ریزدنده	کنترل رزوهٔ خارجی متریک ریزدنده
4139	پلاگی	متریک ریزدنده	کنترل رزوهٔ داخلی متریک ریزدنده
4121	رینگی	استاندارد آمریکایی	کنترل رزوهٔ خارجی اینچی
4131	پلاگی	استاندارد آمریکایی	کنترل رزوهٔ داخلی اینچی

پوشش DLC و بخش‌های GO/NO-GO

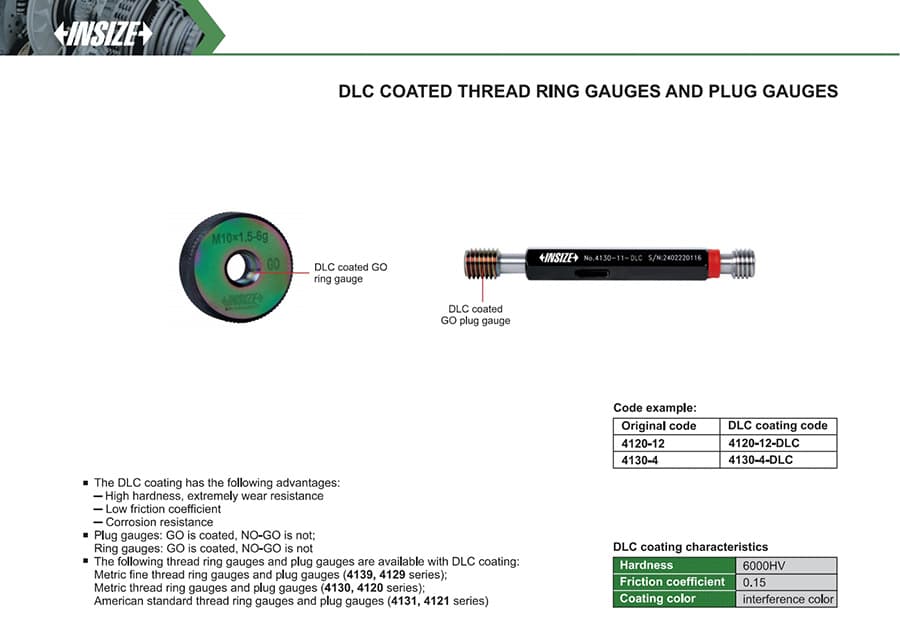

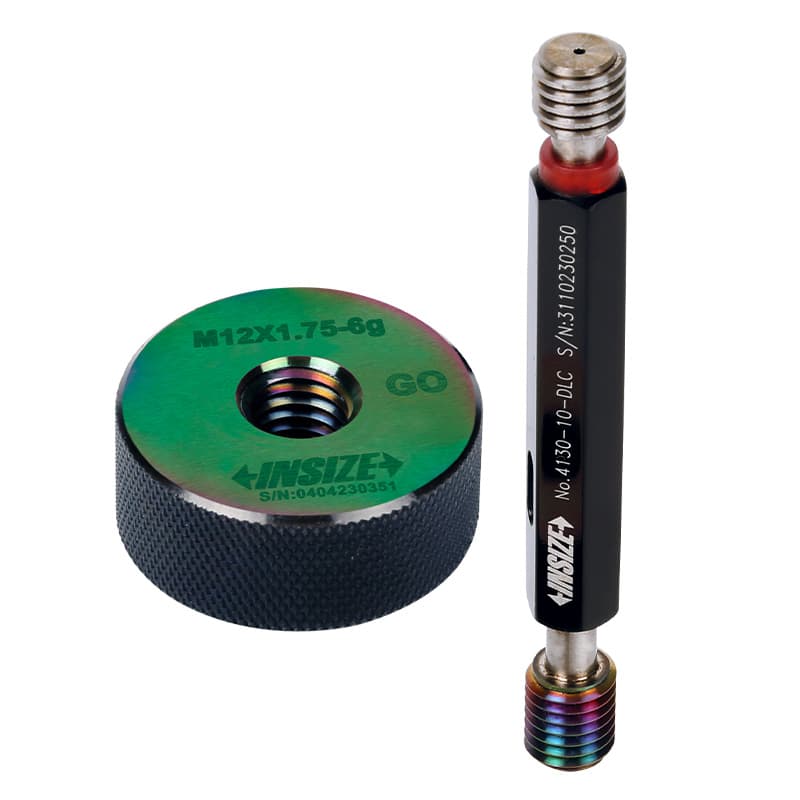

طبق مشخصات این خانواده در کاتالوگ اینسایز، بخش GO در گیج پلاگی و رینگی با DLC پوشش داده می‌شود و بخش NO-GO بدون این پوشش است. سازنده برای پوشش DLC سختی 6000 HV، ضریب اصطکاک 0.15 و مقاومت در برابر سایش و خوردگی را اعلام کرده است؛ این ویژگی‌ها مربوط به پوشش‌اند و دقت یا تلرانس خود گیج را بیان نمی‌کنند.

راهنمای انتخاب

• برای رزوهٔ خارجی، سری رینگی 4120، 4129 یا 4121 را بررسی کنید؛ برای رزوهٔ داخلی، سری پلاگی 4130، 4139 یا 4131 را انتخاب کنید.
• سری متریک ریزدنده و استاندارد آمریکایی را با نوع رزوهٔ قطعه تطبیق دهید.
• سایز اسمی، گام، کلاس تلرانس و کد دقیق هر گیج در گزینهٔ سری این صفحه مشخص نشده است؛ پیش از سفارش، کد کامل موردنیاز را از کاتالوگ تطبیق دهید.

گزینه‌های این صفحه شش خانوادهٔ محصول را مشخص می‌کنند، نه سایزهای منفرد. برای جلوگیری از انتخاب اشتباه، استاندارد، داخلی یا خارجی بودن رزوه و مشخصات کامل قطعهٔ مورد آزمون را با کد گیج تطبیق دهید.
