Sine Bar

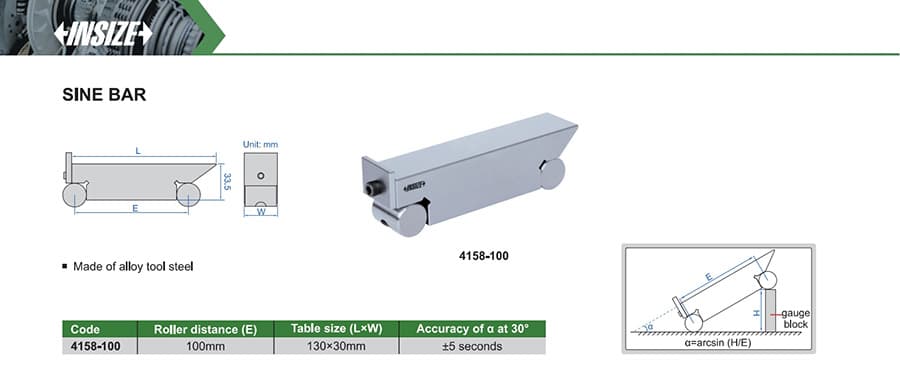

خطکش سینوسی اینسایز مدل 4158-100 با فاصله غلتک ۱۰۰ میلی‌متر، سطح ۱۳۰×۳۰ میلی‌متر و دقت زاویه ±۵ ثانیه در ۳۰°؛ برای تنظیم و کنترل زاویه با بلوک گیج.

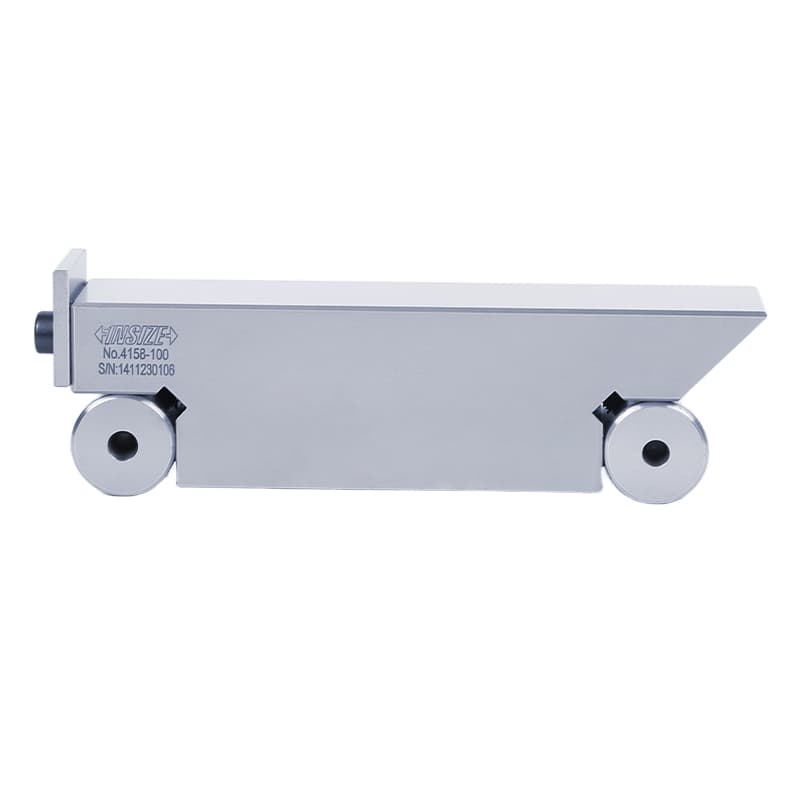

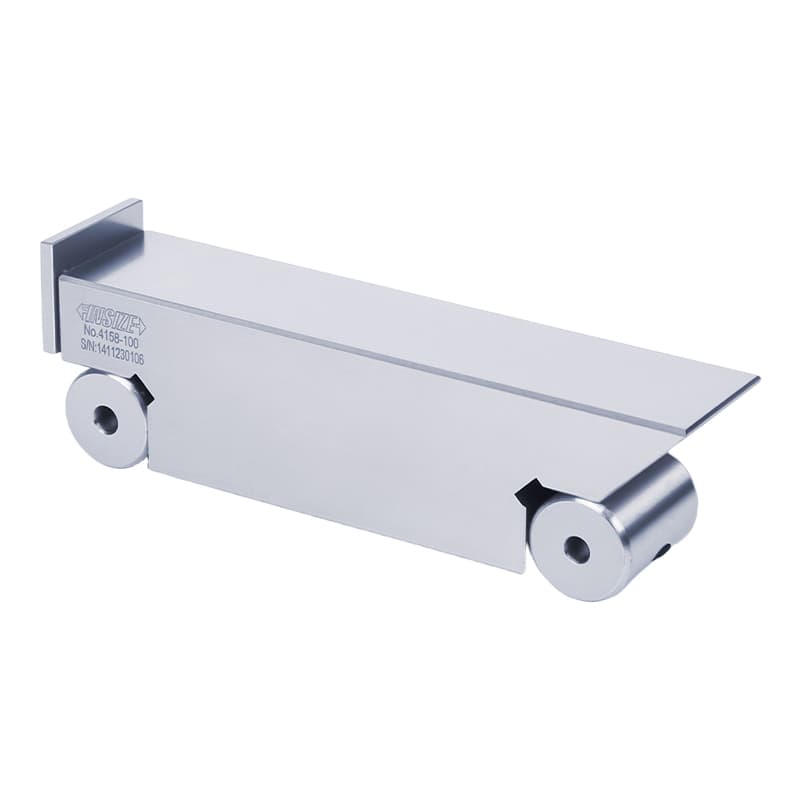

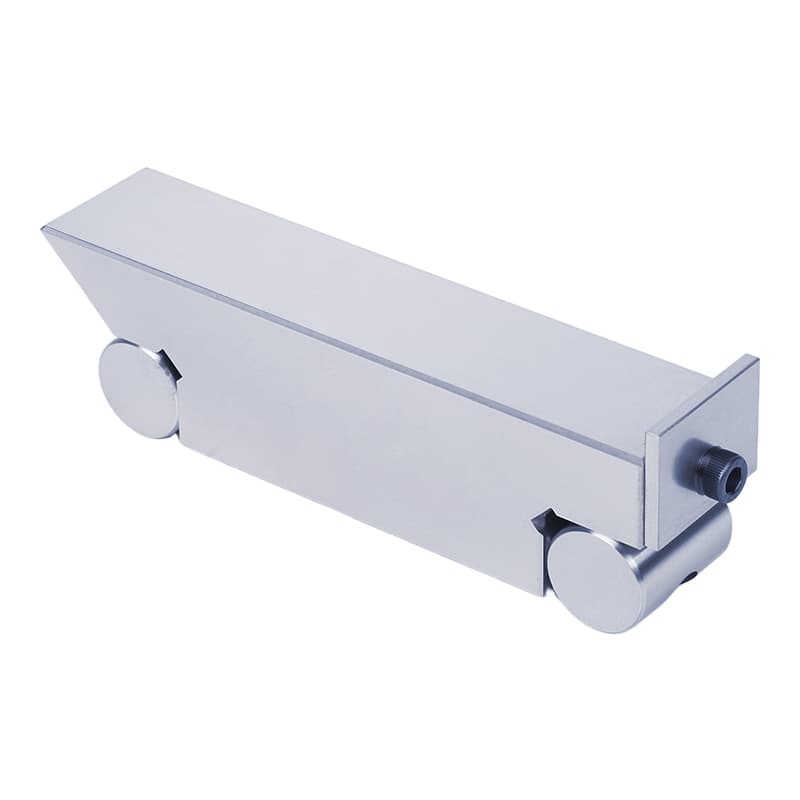

خطکش سینوسی اینسایز مدل 4158-100 ابزار تنظیم و کنترل زاویه قطعه با استفاده از بلوک‌های گیج است. با قرار دادن بلوک زیر یکی از غلتک‌ها و تنظیم ارتفاع بر اساس فاصله محوری غلتک‌ها، می‌توان زاویه را طبق رابطه H = E × sin(α) ایجاد یا بررسی کرد. این مدل فاصله غلتک ۱۰۰ میلی‌متر و میز ۱۳۰×۳۰ میلی‌متر دارد؛ دقت اعلامی زاویه در ۳۰ درجه ±۵ ثانیه است.
| کد | ابعاد میز | دقت زاویه α در ۳۰° | فاصله غلتک‌ها (E) |
|---|---|---|---|
| 4158-100 | 130×30mm | ± 5 ثانیه | 100mm |
