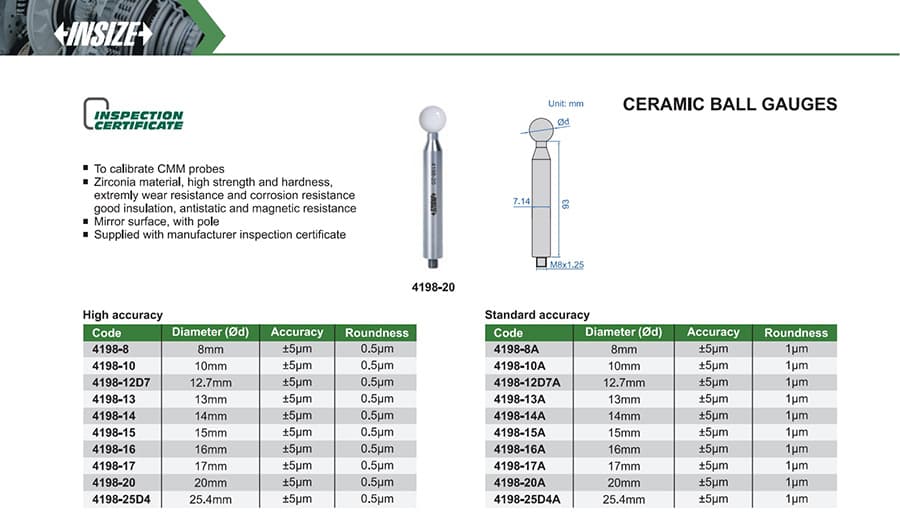

Ceramic Ball Gauges
گوی کالیبراسیون سرامیکی اینسایز 4198 برای پروب‌های CMM؛ قطرهای ۸ تا ۲۵٫۴ میلی‌متر، جنس زیرکونیا، دقت قطر ±۵ میکرون و دو سطح گردی مطابق جدول.
گوی‌های سرامیکی اینسایز سری 4198 برای کالیبراسیون و کنترل پروب‌های دستگاه اندازه‌گیری مختصات (CMM) استفاده می‌شوند. گوی از زیرکونیا ساخته شده و سطح آینه‌ای و اتصال رزوه‌ای M8×1.25 دارد. قطرهای قابل انتخاب از ۸ تا ۲۵٫۴ میلی‌متر است؛ دقت قطر و گردی با توجه به کد و رده محصول در جدول مشخص شده است. هر گوی همراه گواهی بازرسی سازنده عرضه می‌شود.
| کد | دقت | محدوده قطر | گردی |
|---|---|---|---|
| 4198-8 | ±5μm | 8mm | 0.5μm |
| 4198-10 | ±5μm | 10mm | 0.5μm |
| 4198-12D7 | ±5μm | 12.7mm | 0.5μm |
| 4198-13 | ±5μm | 13mm | 0.5μm |
| 4198-14 | ±5μm | 14mm | 0.5μm |
| 4198-15 | ±5μm | 15mm | 0.5μm |
| 4198-16 | ±5μm | 16mm | 0.5μm |
| 4198-17 | ±5μm | 17mm | 0.5μm |
| 4198-20 | ±5μm | 20mm | 0.5μm |
| 4198-25D4 | ±5μm | 25.4mm | 0.5μm |
| 4198-8A | ±5μm | 8mm | 1μm |
| 4198-10A | ±5μm | 10mm | 1μm |
| 4198-12D7A | ±5μm | 12.7mm | 1μm |
| 4198-13A | ±5μm | 13mm | 1μm |
| 4198-14A | ±5μm | 14mm | 1μm |
| 4198-15A | ±5μm | 15mm | 1μm |
| 4198-16A | ±5μm | 16mm | 1μm |
| 4198-17A | ±5μm | 17mm | 1μm |
| 4198-20A | ±5μm | 20mm | 1μm |
| 4198-25D4A | ±5μm | 25.4mm | 1μm |
