Small Hole Gauge Set
ست ۴ عددی گیج سوراخریز اینسایز 4208-1 برای سوراخ‌ها و شیارهای ۳ تا ۱۳ میلیمتر؛ چهار بازهٔ مستقل با روکش کروم ساتن. قرائت نهایی با کولیس یا میکرومتر جداگانه انجام می‌شود.
ست گیج سوراخریز اینسایز مدل 4208-1 برای برداشت اندازهٔ سوراخ‌ها، شیارها و شیارهای باریک در بازهٔ کلی ۳ تا ۱۳ میلیمتر است. چهار گیج داخل مجموعه با تنظیم پیچ روی ابزار در قطعه قرار می‌گیرند. هر گیج بازهٔ جداگانه دارد؛ برای تعیین قطر نهایی، اندازهٔ منتقل‌شده را با کولیس یا میکرومتر بخوانید.
| کد مجموعه | بازهٔ کلی | تعداد گیج | پرداخت سطح |
|---|---|---|---|
| 4208-1 | ۳ تا ۱۳ میلیمتر | ۴ عدد | کروم ساتن |
| بازهٔ هر گیج | طول L | بعد a | بعد b | قطر ØD |
|---|---|---|---|---|
| ۳ تا ۵ میلیمتر | ۷۶ میلیمتر | ۲۱ میلیمتر | ۵۲ میلیمتر | ۵ میلیمتر |
| ۵ تا ۷٫۵ میلیمتر | ۷۹ میلیمتر | ۲۴ میلیمتر | ۵۲ میلیمتر | ۵ میلیمتر |
| ۷٫۵ تا ۱۰ میلیمتر | ۸۸ میلیمتر | ۳۰ میلیمتر | ۵۸ میلیمتر | ۶ میلیمتر |
| ۱۰ تا ۱۳ میلیمتر | ۹۱ میلیمتر | ۳۰ میلیمتر | ۵۸ میلیمتر | ۶ میلیمتر |

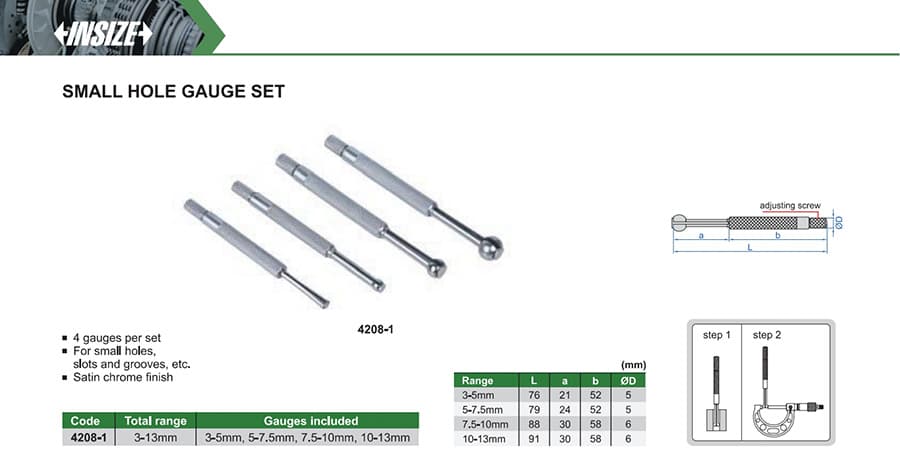

برای انتخاب گیج، اندازهٔ حدودی قطعه را با بازهٔ همان قطعه از مجموعه تطبیق دهید. کاتالوگ تصویری سازنده از لینک زیر قابل دریافت است.
