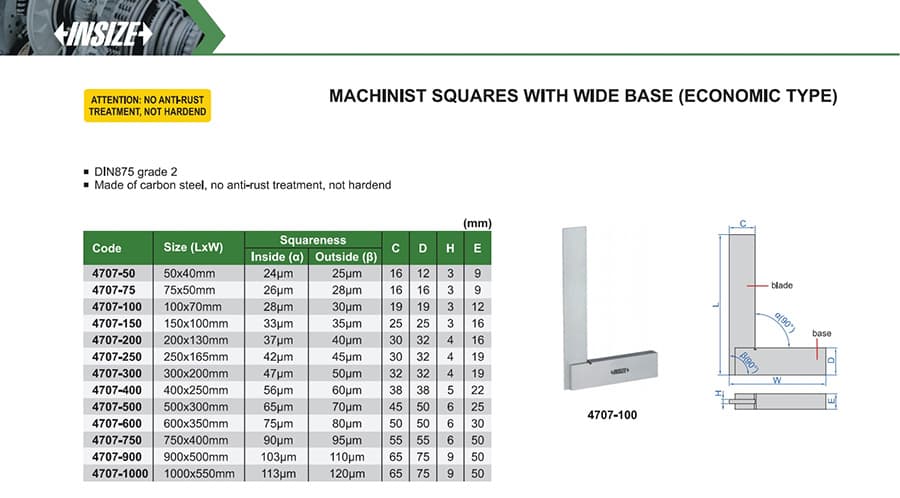

Machinist Squares With Wide Base (Economic Type)
DIN875 درجه 2؛ ساخته شده از فولاد کربن، بدون عملیات زنگ‌نزن، سخت نیست
مربع های ماشینکاری با پایه عریض (نوع اقتصادی) اینسایز با کد مدل 4707 در گروه مربع ها قرار می‌گیرد و برای اندازه‌گیری و کنترل زاویه قطعات با زاویه‌سنج به کار می‌رود. ویژگی‌های اعلام‌شده برای این مدل عبارت‌اند از: DIN875 درجه 2؛ ساخته شده از فولاد کربن، بدون عملیات زنگ‌نزن، سخت نیست. برای انتخاب نسخهٔ مناسب، کد مدل و مشخصات فنی هر ردیف را با نیاز اندازه‌گیری خود تطبیق دهید.
| کد | ابعاد | گونیا‌بودن داخلی (α) | گونیا‌بودن خارجی (β) |
|---|---|---|---|
| 4707-50 | 50x40 میلی‌متر | 24µm | 25µm |
| 4707-75 | 75x50 میلی‌متر | 26µm | 28µm |
| 4707-100 | 100x70mm | 28µm | 30µm |
| 4707-150 | 150x100mm | 33µm | 35µm |
| 4707-200 | 200x130mm | 37µm | 40µm |
| 4707-250 | 250x165mm | 42µm | 45µm |
| 4707-300 | 300x200 میلی‌متر | 47µm | 50µm |
| 4707-400 | 400x250mm | 56µm | 60µm |
| 4707-500 | 500x300mm | 65µm | 70µm |
| 4707-600 | 600x350mm | 75µm | 80µm |
| 4707-750 | 750x400 میلی‌متر | 90µm | 95µm |
| 4707-900 | 900x500mm | 103µm | 110µm |
| 4707-1000 | 1000x550mm | 113µm | 120µm |
