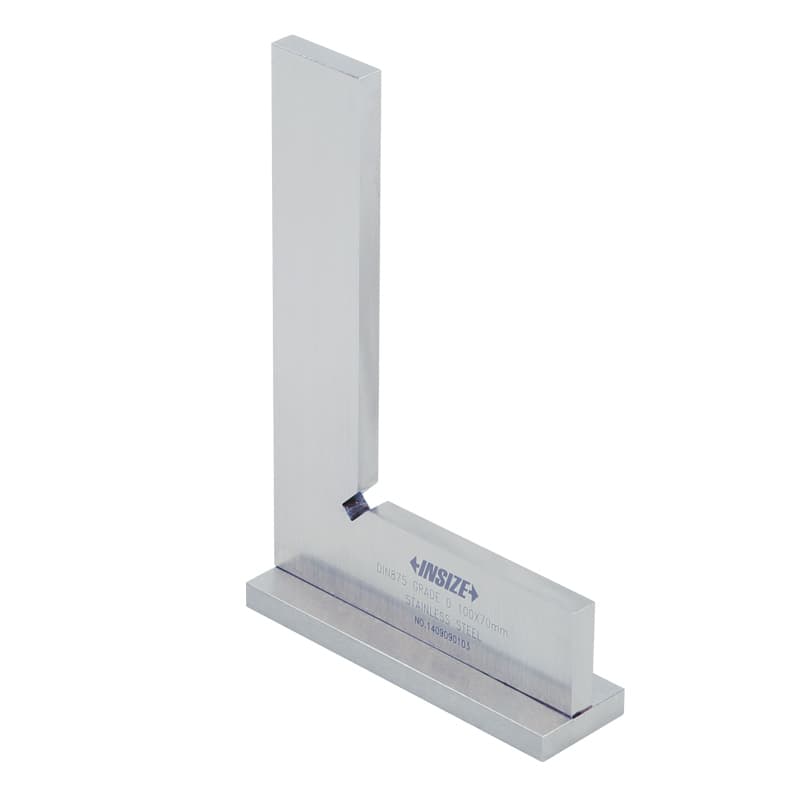

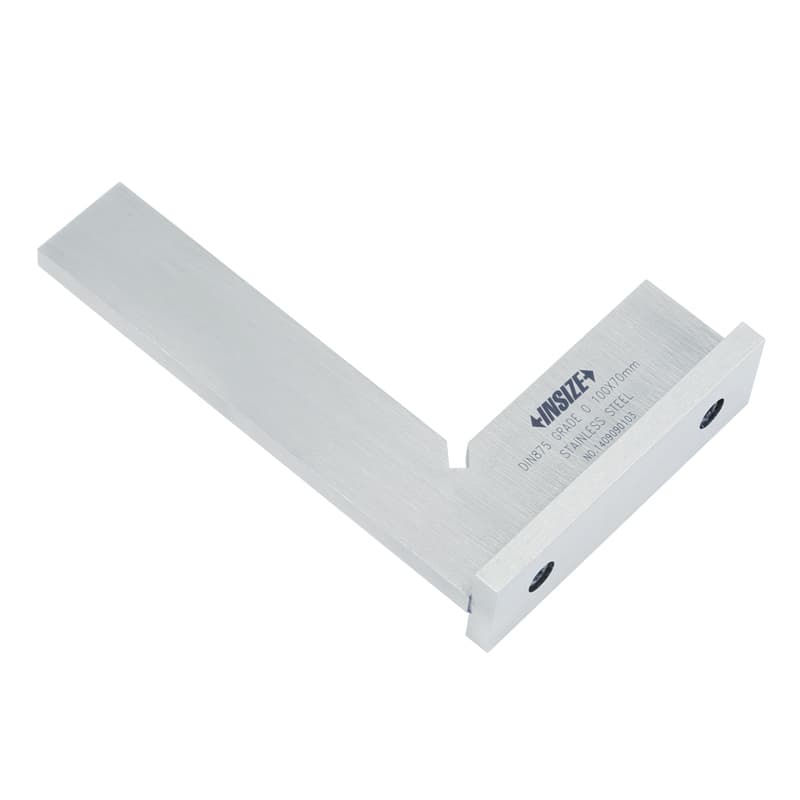

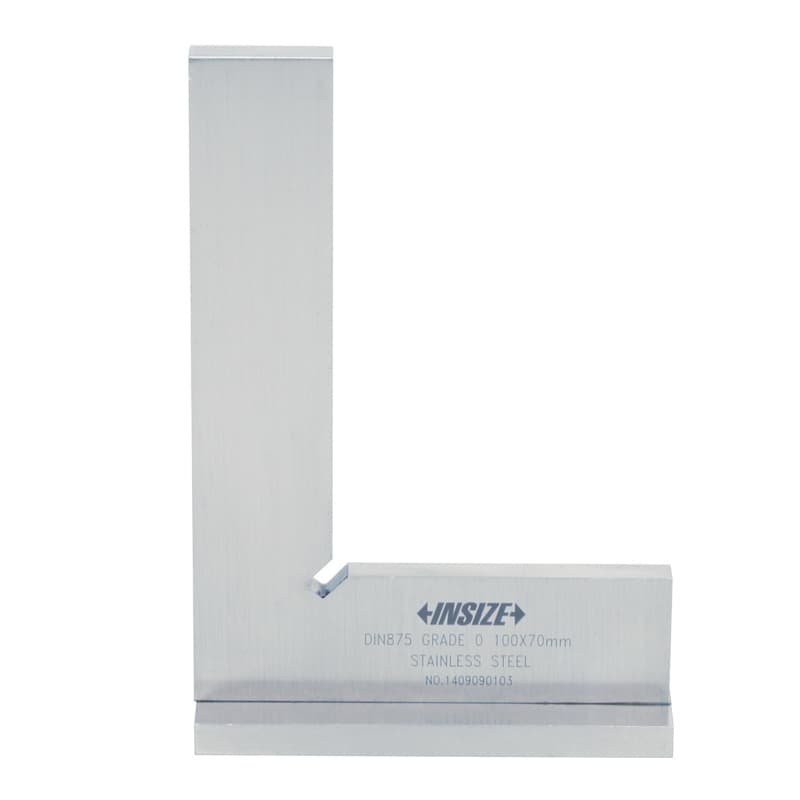

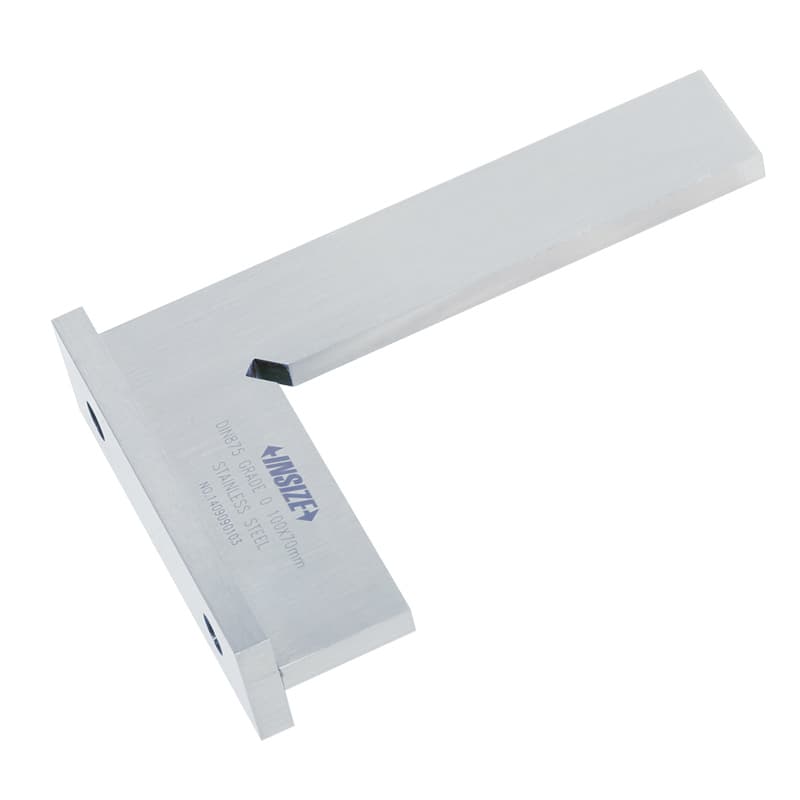

90°Flat Edge Squares With Wide Base
ساخته شده از فولاد زنگ‌نزن سخت شده
مربع لبه صاف 90 درجه با پایه عریض اینسایز با کد مدل 4793 در گروه مربع ها قرار می‌گیرد و برای اندازه‌گیری و کنترل زاویه قطعات با زاویه‌سنج به کار می‌رود. ویژگی‌های اعلام‌شده برای این مدل عبارت‌اند از: ساخته شده از فولاد زنگ‌نزن سخت شده. برای انتخاب نسخهٔ مناسب، کد مدل و مشخصات فنی هر ردیف را با نیاز اندازه‌گیری خود تطبیق دهید.

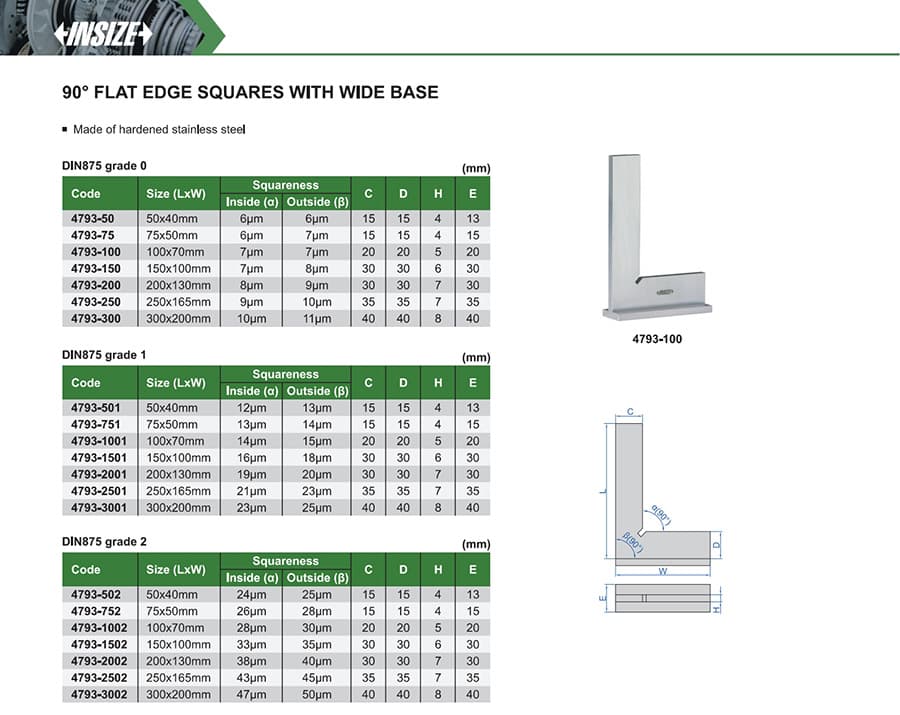

| کد | ابعاد | گونیا‌بودن داخلی (α) | گونیا‌بودن خارجی (β) |
|---|---|---|---|
| 4793-50 | 50x40 میلی‌متر | 6µm | 6µm |
| 4793-75 | 75x50 میلی‌متر | 6µm | 7µm |
| 4793-100 | 100x70mm | 7µm | 7µm |
| 4793-150 | 150x100mm | 7µm | 8µm |
| 4793-200 | 200x130mm | 8µm | 9µm |
| 4793-250 | 250x165mm | 9µm | 10µm |
| 4793-300 | 300x200 میلی‌متر | 10µm | 11µm |
| 4793-501 | 50x40 میلی‌متر | 12μm | 13μm |
| 4793-751 | 75x50 میلی‌متر | 13μm | 14μm |
| 4793-1001 | 100x70mm | 14μm | 15μm |
| 4793-1501 | 150x100mm | 16μm | 18μm |
| 4793-2001 | 200x130mm | 19μm | 20μm |
| 4793-2501 | 250x165mm | 21μm | 23μm |
| 4793-3001 | 300x200 میلی‌متر | 23μm | 25μm |
| 4793-502 | 50x40 میلی‌متر | 24μm | 25μm |
| 4793-752 | 75x50 میلی‌متر | 26μm | 28μm |
| 4793-1002 | 100x70mm | 28μm | 30μm |
| 4793-1502 | 150x100mm | 33μm | 35μm |
| 4793-2002 | 200x130mm | 38μm | 40μm |
| 4793-2502 | 250x165mm | 43μm | 45μm |
| 4793-3002 | 300x200 میلی‌متر | 47μm | 50μm |
