Thread Gauges

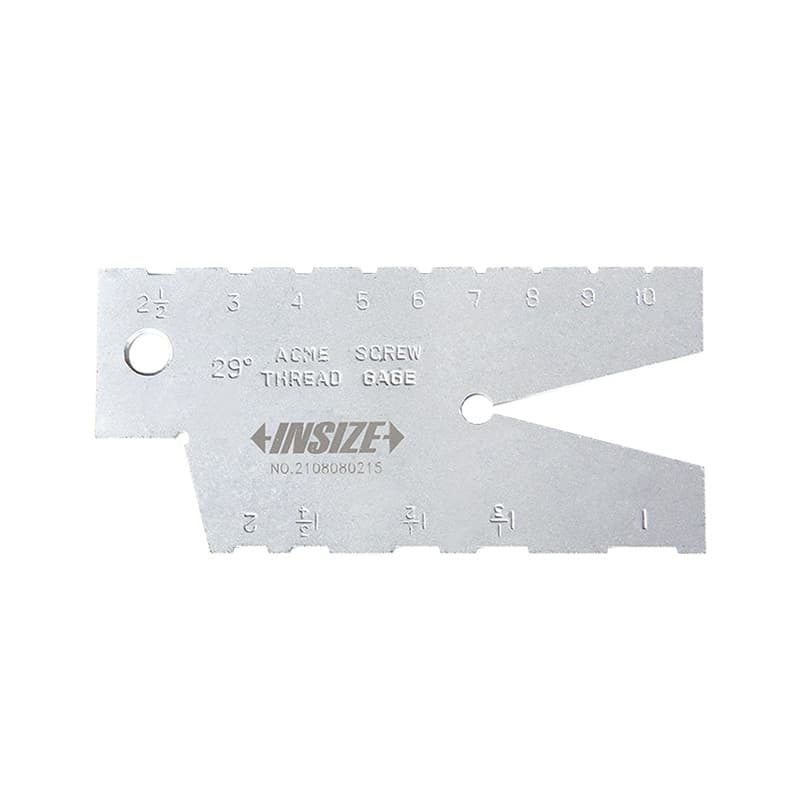

گیج تنظیم ابزار رزوهتراشی اینسایز 4812 برای کنترل پروفیل رزوه ذوزنقه‌ای؛ مدل 4812-12 برای Tr با زاویه ۳۰° و بازه ۲ تا ۱۲ میلی‌متر، و مدل 4812-E برای ACME با زاویه ۲۹° و ۱ تا ۱۰ TPI.

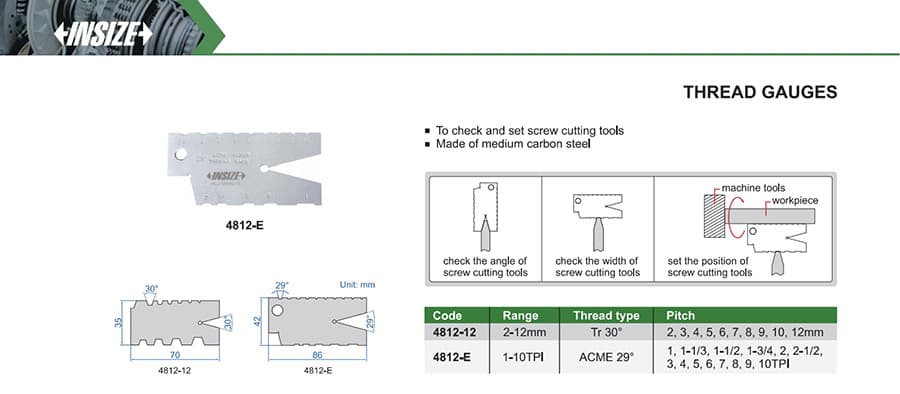

گیج رزوه اینسایز سری 4812 برای بررسی پروفیل رزوه و تنظیم ابزار برش رزوه‌های ذوزنقه‌ای استفاده می‌شود. این خانواده دو استاندارد را پوشش می‌دهد: مدل 4812-12 برای رزوه Tr با زاویه ۳۰ درجه و دامنه ۲ تا ۱۲ میلی‌متر؛ مدل 4812-E برای رزوه ACME با زاویه ۲۹ درجه و دامنه ۱ تا ۱۰ دندانه در اینچ (TPI). نوع رزوه و واحد گام در این دو نسخه متفاوت است؛ کد درست را بر اساس استاندارد قطعه انتخاب کنید. بدنه از فولاد کربنی متوسط ساخته شده است.
| کد | محدوده اندازه‌گیری | نوع |
|---|---|---|
| 4812-12 | 2-12mm | Tr 30° |
| 4812-E | 1-10TPI | ACME 29° |
