Pitch Gauges (Low Accuracy)

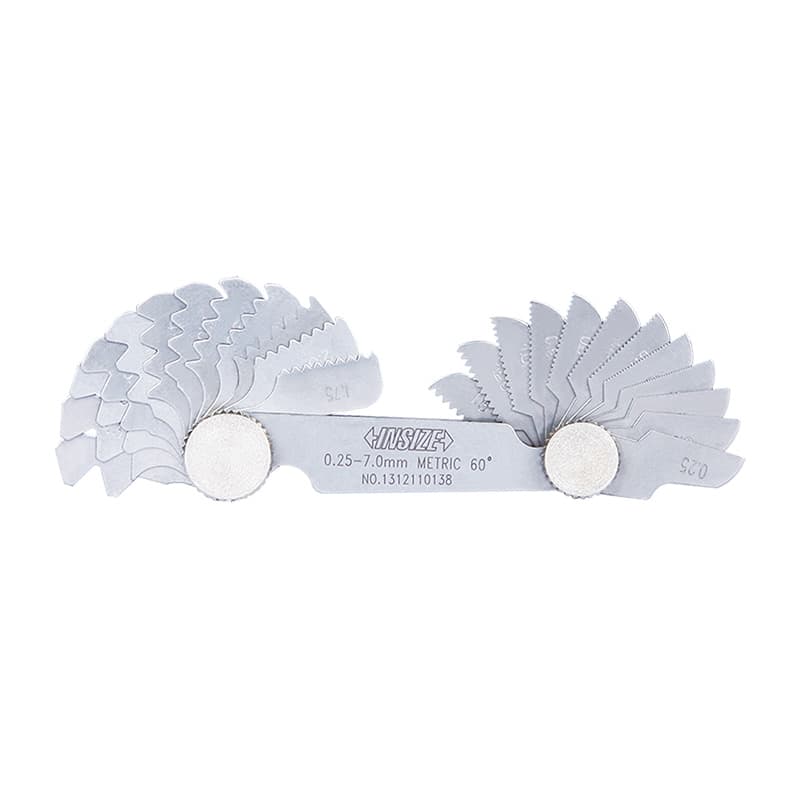

شابلون گام رزوه کم‌دقت اینسایز 4820 برای شناسایی گام رزوه‌های متریک و اینچی؛ بسته به کد، بازه ۰٫۲۵ تا ۷ میلی‌متر یا ۴ تا ۶۲ TPI و ۲۲ تا ۵۲ تیغه.
گیج‌های گام رزوه اینسایز سری 4820 برای شناسایی گام رزوه و تطبیق آن با قطعه یا ابزار برش استفاده می‌شوند. این مجموعه‌ها نسخه‌های متریک و اینچی دارند و بسته به کد، بازه ۰٫۲۵ تا ۷ میلی‌متر یا ۴ تا ۶۲ دندانه در اینچ (TPI) را پوشش می‌دهند؛ برخی مجموعه‌ها پروفیل متریک ۶۰°، Unified ۶۰° و Whitworth ۵۵° را شامل می‌شوند. این سری در کاتالوگ سازنده «کم‌دقت» طبقه‌بندی شده و برای شناسایی گام است، نه اندازه‌گیری دقیق تلرانسی. تعداد تیغه‌ها و دامنه هر کد در جدول آمده است. جنس تیغه‌ها فولاد کربنی متوسط است.

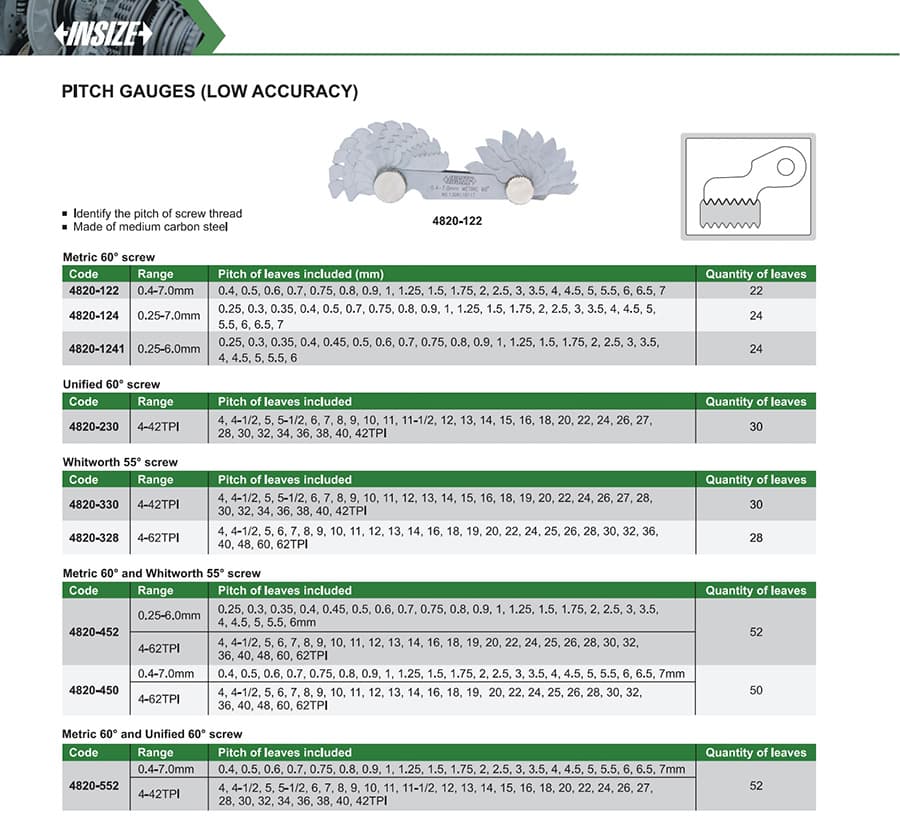

| کد | محدوده اندازه‌گیری | تعداد |
|---|---|---|
| 4820-122 | 0.4-7.0mm | 22 |
| 4820-124 | 0.25-7.0mm | 24 |
| 4820-1241 | 0.25-6.0mm | 24 |
| 4820-230 | 4-42TPI | 30 |
| 4820-330 | 4-42TPI | 30 |
| 4820-328 | 4-62TPI | 28 |
| 4820-452 | 0.25-6.0mm/4-62TPI | 52 |
| 4820-450 | 0.4-7.0mm/4-62TPI | 50 |
| 4820-552 | 0.4-7.0mm/4-42TPI | 52 |
