Pitch Gauges

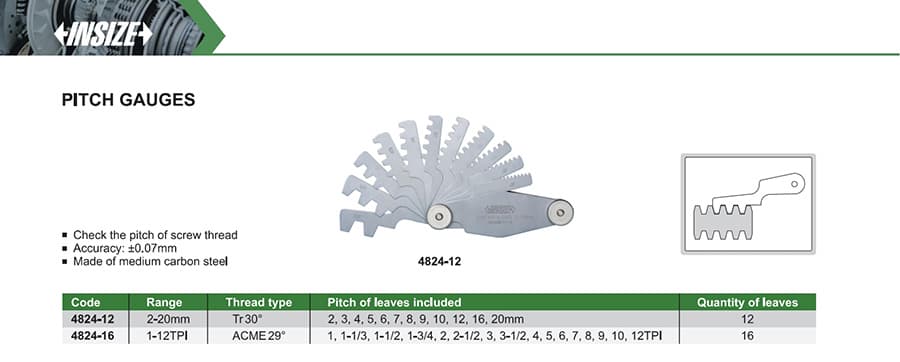

گیج گام رزوه اینسایز 4824 برای تطبیق گام رزوه؛ مدل 4824-12 با ۱۲ تیغه Tr 30° در بازه ۲ تا ۲۰ میلی‌متر و مدل 4824-16 با ۱۶ تیغه در بازه ۱ تا ۱۲ TPI.
گیج گام رزوه اینسایز سری 4824 برای شناسایی گام رزوه و انتخاب تیغه یا ابزار متناسب استفاده می‌شود. مدل 4824-12 برای رزوه ذوزنقه‌ای Tr با زاویه ۳۰ درجه است و ۱۲ گام ۲، ۳، ۴، ۵، ۶، ۷، ۸، ۹، ۱۰، ۱۲، ۱۶ و ۲۰ میلی‌متر را پوشش می‌دهد. مدل 4824-16 برای گام‌های ۱ تا ۱۲ دندانه در اینچ (TPI) عرضه می‌شود و ۱۶ تیغه دارد. دقت اعلامی ±۰٫۰۷ میلی‌متر و جنس تیغه‌ها فولاد کربنی متوسط است.
| کد | محدوده اندازه‌گیری | تعداد |
|---|---|---|
| 4824-12 | 2-20mm | 12 |
| 4824-16 | 1-12TPI | 16 |
