Frame Levels

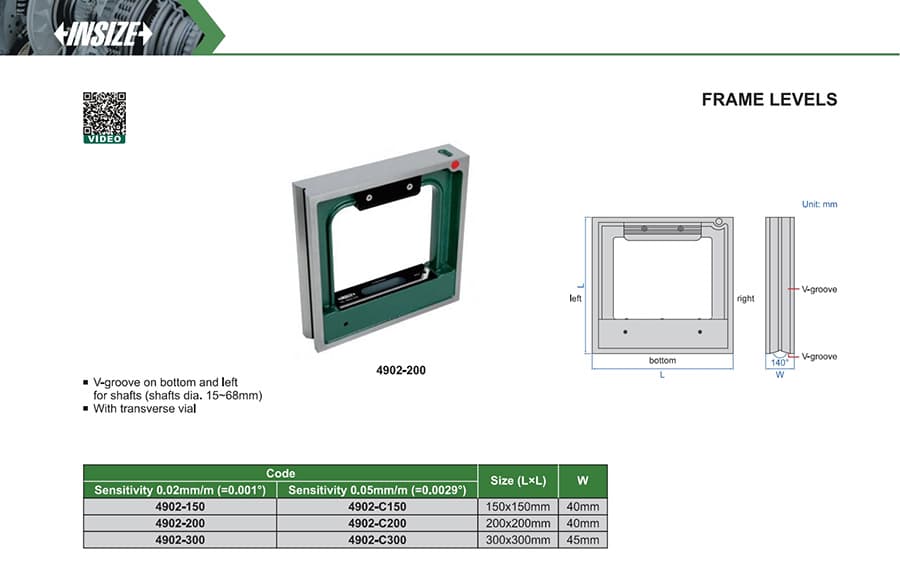

تراز صنعتی چهارگوش فریمی اینسایز سری 4902 در ابعاد 150، 200 و 300 میلی‌متر؛ شش مدل با حساسیت 0.02 یا 0.05 میلی‌متر بر متر، شیار V و ویال عرضی.
تراز صنعتی چهارگوش اینسایز سری 4902 (Frame Level) برای بررسی تراز و قائم‌بودن سطوح و قطعات صنعتی به‌کار می‌رود. فرم قاب مربعی امکان سنجش دو جهت را فراهم می‌کند و ویال عرضی، قرائت جهت عمود را آسان‌تر می‌سازد. هر شش گزینه در دو اندازهٔ حساسیت و سه اندازهٔ قاب عرضه می‌شوند.
| کد مدل | اندازهٔ قاب (L×L) | عرض W | حساسیت |
|---|---|---|---|
| 4902-150 | 150 × 150 میلی‌متر | 40 میلی‌متر | 0.02 mm/m (حدود 0.001°) |
| 4902-200 | 200 × 200 میلی‌متر | 40 میلی‌متر | 0.02 mm/m (حدود 0.001°) |
| 4902-300 | 300 × 300 میلی‌متر | 45 میلی‌متر | 0.02 mm/m (حدود 0.001°) |
| 4902-C150 | 150 × 150 میلی‌متر | 40 میلی‌متر | 0.05 mm/m (حدود 0.0029°) |
| 4902-C200 | 200 × 200 میلی‌متر | 40 میلی‌متر | 0.05 mm/m (حدود 0.0029°) |
| 4902-C300 | 300 × 300 میلی‌متر | 45 میلی‌متر | 0.05 mm/m (حدود 0.0029°) |
برای حساسیت بالاتر، مدل‌های 4902-150/200/300 با مقدار 0.02 mm/m را با مدل‌های هم‌اندازهٔ 4902-C مقایسه کنید. هنگام انتخاب، هم کد کامل و هم طول ضلع قاب را کنترل کنید.
