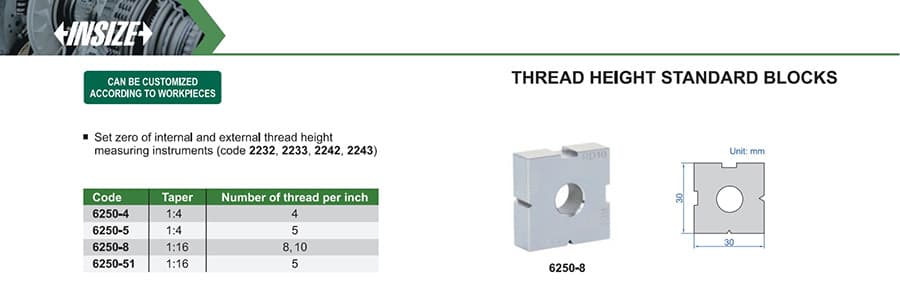

Thread Height Standard Blocks
بلوک مرجع برای تنظیم صفر گیج‌های ارتفاع رزوه 2232، 2233، 2242 و 2243؛ انتخاب کد بر اساس مخروطیت رزوه و TPI. سری 6250 چهار مدل استاندارد دارد.
بلوک‌های استاندارد اینسایز سری 6250، مرجع تنظیم صفر برای گیج‌های اندازه‌گیری ارتفاع رزوه هستند؛ این قطعه به‌تنهایی گیج اندازه‌گیری نیست. سازنده استفاده از آن‌ها را برای ابزارهای 2232، 2233، 2242 و 2243 معرفی می‌کند. کد بلوک باید با مخروطیت رزوه و تعداد دندانه در هر اینچ (TPI) قطعه هماهنگ باشد.
| کد | مخروطیت (Taper) | تعداد دندانه در هر اینچ (TPI) | کاربرد |
|---|---|---|---|
| 6250-4 | 1:4 | 4 | تنظیم صفر گیج ارتفاع رزوه |
| 6250-5 | 1:4 | 5 | تنظیم صفر گیج ارتفاع رزوه |
| 6250-8 | 1:16 | 8 و 10 | تنظیم صفر گیج ارتفاع رزوه |
| 6250-51 | 1:16 | 5 | تنظیم صفر گیج ارتفاع رزوه |
دانلود کاتالوگ رسمی بلوک‌های استاندارد اینسایز سری 6250 (PDF)
