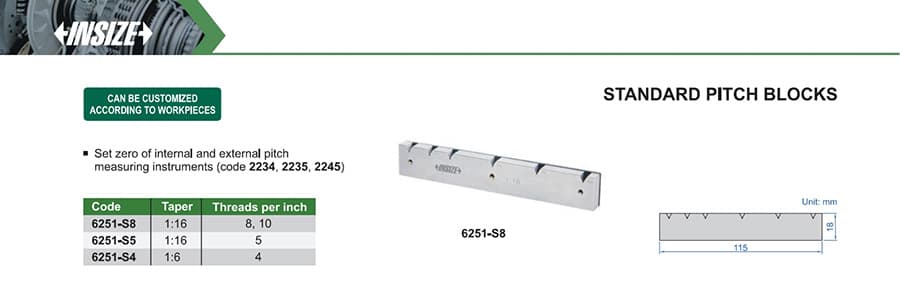

Standard Pitch Blocks
بلوک مرجع برای تنظیم صفر گیج‌های اندازه‌گیری گام/پیشروی رزوهٔ داخلی و خارجی؛ سه کد S8، S5 و S4 با مخروطی 1:16 یا 1:6 و مشخصات 4 تا 10 رزوه در اینچ.
بلوک استاندارد گام رزوه اینسایز سری 6251 مرجع تنظیم صفرِ ابزارهای اندازه‌گیری گام و پیشروی رزوهٔ داخلی و خارجی است؛ از جمله سری‌های 2234، 2235 و 2245. این بلوک به‌تنهایی گیج اندازه‌گیری رزوه نیست و برای صفرکردن ابزار متناسب با نوع رزوه به کار می‌رود. کاتالوگ سازنده انطباق این خانواده را با API 5B ذکر می‌کند.
| کد | مخروطی | تعداد رزوه در هر اینچ (TPI) |
|---|---|---|
| 6251-S8 | 1:16 | 8 و 10 |
| 6251-S5 | 1:16 | 5 |
| 6251-S4 | 1:6 | 4 |
برای انتخاب، کد کامل بلوک را با تعداد رزوه در اینچ و مخروطی رزوهٔ مورد بازرسی تطبیق دهید. روش مرجع‌گذاری دقیق را مطابق دستورالعمل ابزار اندازه‌گیری و کاتالوگ اجرا کنید.
