Ball Points

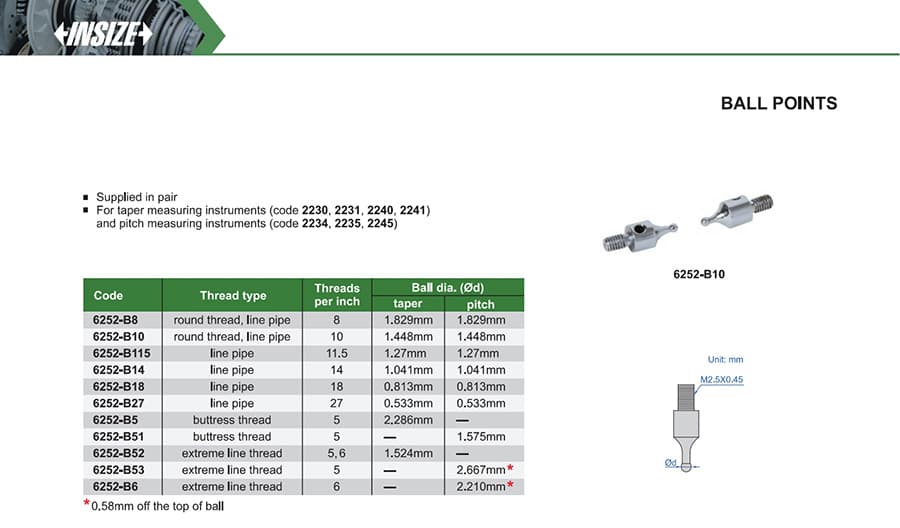

نوک‌های توپی قابل‌تعویض برای گیج‌های اندازهگیری مخروط و گام رزوه API؛ سری 6252 شامل 11 کد بر اساس نوع رزوه و TPI است و طبق کاتالوگ سازنده به‌صورت جفت عرضه می‌شود.
بال‌پوینت‌های اینسایز سری 6252، نوک‌های تماسی توپی برای ابزارهای اندازهگیری رزوه لوله API هستند. این سری برای استفاده با گیج‌های اندازهگیری مخروط رزوه (کدهای 2230، 2231، 2240 و 2241) و گیج‌های اندازهگیری گام رزوه (کدهای 2234، 2235 و 2245) معرفی شده است. هر کد، نوع رزوه، تعداد دندانه در اینچ و قطر توپک متناسب خود را دارد.
| کد | نوع رزوه | تعداد دندانه در اینچ (TPI) | قطر توپک برای اندازهگیری مخروط | قطر توپک برای اندازهگیری گام |
|---|---|---|---|---|
| 6252-B8 | رزوه گرد لوله خطی (round thread, line pipe) | 8 | 1.829 mm | 1.829 mm |
| 6252-B10 | رزوه گرد لوله خطی (round thread, line pipe) | 10 | 1.448 mm | 1.448 mm |
| 6252-B115 | رزوه لوله خطی (line pipe) | 11.5 | 1.270 mm | 1.270 mm |
| 6252-B14 | رزوه لوله خطی (line pipe) | 14 | 1.041 mm | 1.041 mm |
| 6252-B18 | رزوه لوله خطی (line pipe) | 18 | 0.813 mm | 0.813 mm |
| 6252-B27 | رزوه لوله خطی (line pipe) | 27 | 0.533 mm | 0.533 mm |
| 6252-B5 | رزوه باترس (buttress thread) | 5 | 2.286 mm | — |
| 6252-B51 | رزوه باترس (buttress thread) | 5 | — | 1.575 mm |
| 6252-B52 | رزوه Extreme-Line | 5، 6 | 1.524 mm | — |
| 6252-B53 | رزوه Extreme-Line | 5 | — | 2.667 mm* |
| 6252-B6 | رزوه Extreme-Line | 6 | — | 2.210 mm* |
قطرهای جدول جداگانه برای توپکِ اندازهگیری مخروط و گام درج شده‌اند؛ خط تیره یعنی برای آن کاربرد، قطری در جدول سازنده ثبت نشده است. * پانوشت کاتالوگ برای هر دو کد B53 و B6 می‌گوید نقطهٔ اندازهگیری 0.58 mm از بالاترین نقطهٔ توپک فاصله دارد.
برای اندازهگیری مخروط رزوه از ابزارهای 2230، 2231، 2240 یا 2241 و برای اندازهگیری گام از ابزارهای 2234، 2235 یا 2245 استفاده می‌شود. بالپوینت 6252 به‌تنهایی دستگاه اندازهگیری کامل نیست و باید کد آن با نوع رزوه و ابزار مورد استفاده سازگار باشد.
