Buttress Thread Tooth Thickness Standard Blocks
بلوک مرجع اینسایز سری 6253 برای تنظیم صفر گیج‌های ضخامت دندانهٔ رزوه باترس سری 2239 است. چهار کد N1/W1/N2/W2 برای رزوهٔ داخلی یا خارجی و اندازه‌های متفاوت عرضه می‌شوند؛ شیب 1:16 یا 1:12 و 5 دندانه در اینچ. بلوک‌ها ابزار اندازه‌گیری مستقل نیستند.
بلوک تنظیم صفر اینسایز سری 6253 مرجع تنظیم و بررسی صفرِ گیج‌های ضخامت دندانهٔ رزوه باترس سری 2239 است؛ خودِ بلوک برای اندازه‌گیری مستقل رزوه به‌کار نمی‌رود. کد مناسب باید با داخلی یا خارجی بودن رزوه و اندازهٔ گیجی که قرار است صفر شود تطبیق داشته باشد.

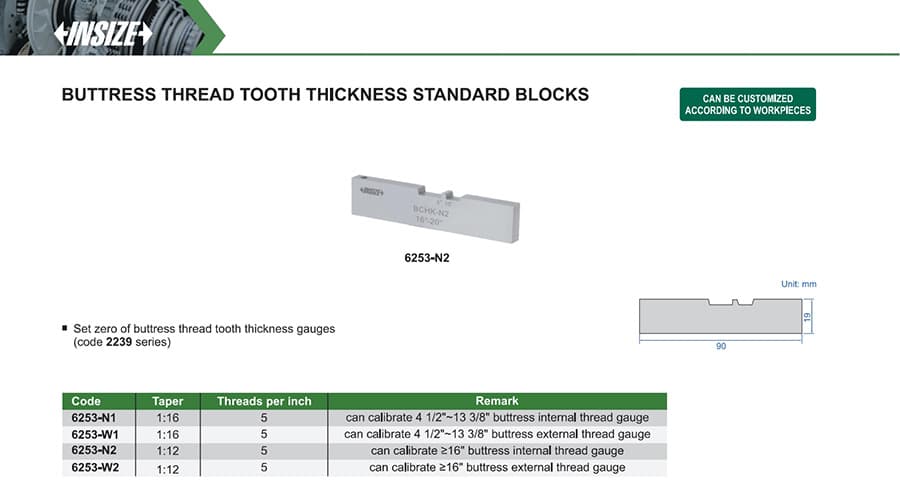

| کد | گیج قابل تنظیم | شیب مخروطی رزوه | تعداد دندانه در اینچ |
|---|---|---|---|
| 6253-N1 | رزوه باترس داخلی، 4½ تا 13⅜ اینچ | 1:16 | 5 |
| 6253-W1 | رزوه باترس خارجی، 4½ تا 13⅜ اینچ | 1:16 | 5 |
| 6253-N2 | رزوه باترس داخلی، 16 اینچ به بالا طبق جدول سازنده | 1:12 | 5 |
| 6253-W2 | رزوه باترس خارجی، 16 اینچ به بالا طبق جدول سازنده | 1:12 | 5 |
نکتهٔ تطبیق اندازه: جدول رسمی سازنده برای N2 و W2 اندازهٔ 16 اینچ به بالا را ذکر می‌کند، اما تصویر خودِ این دو بلوک بازهٔ 16 تا 20 اینچ را نشان می‌دهد. برای گیج‌ها یا رزوه‌های بزرگ‌تر از 20 اینچ، سازگاری را پیش از خرید با فروشنده تأیید کنید.
طبق کاتالوگ، بلوک متناظر را برای صفرکردن گیج سری 2239 استفاده کنید و نوع داخلی/خارجی و محدودهٔ اندازه را با گیج تطبیق دهید. فایل موجود، کاتالوگ رسمی سری 6253 است.
