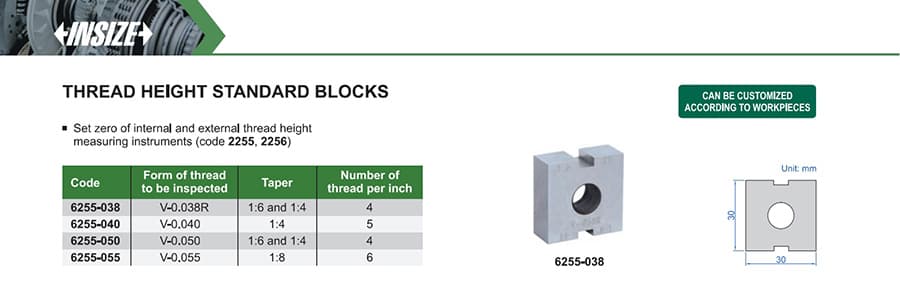

Thread Height Standard Blocks
بلوکهای استاندارد سری 6255 برای تنظیم و کنترل گیج‌های ارتفاع رزوه اتصال روتاری 2255 و 2256؛ انتخاب نسخه بر اساس فرم رزوه، مخروطیت و تعداد دندانه در هر اینچ.
بلوکهای استاندارد اینسایز سری 6255 مرجع تنظیم ارتفاع برای گیج‌های اتصال روتاری شانه‌دار سری 2255 (رزوه خارجی) و 2256 (رزوه داخلی) هستند. این قطعه مرجع، خودِ گیج اندازه‌گیری یا ابزار بازرسی مستقیم اتصال نیست؛ نسخهٔ بلوک باید با فرم و مشخصات رزوه‌ای که قرار است روی گیج تنظیم شود تطبیق داشته باشد.
| کد مدل | فرم رزوه | مخروطیت رزوه (Taper) | تعداد دندانه در هر اینچ (TPI) | عنصر کنترل |
|---|---|---|---|---|
| 6255-038 | V-0.038R | 1:6 و 1:4 | 4 | ارتفاع رزوه |
| 6255-040 | V-0.040 | 1:4 | 5 | ارتفاع رزوه |
| 6255-050 | V-0.050 | 1:6 و 1:4 | 4 | ارتفاع رزوه |
| 6255-055 | V-0.055 | 1:8 | 6 | ارتفاع رزوه |
