Rotary Centers

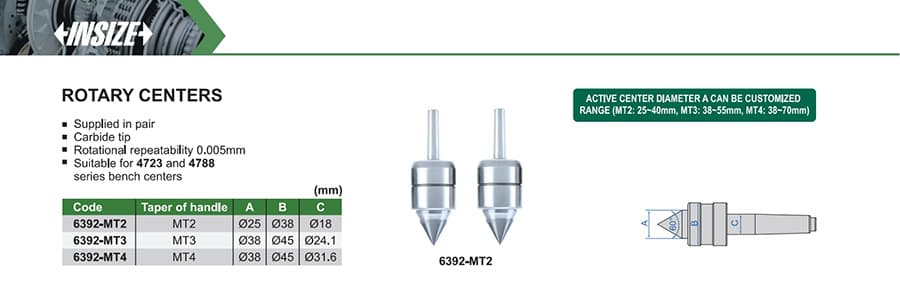

جفت مرغک گردان اینسایز 6392 با نوک کاربیدی و تکرارپذیری چرخشی 0.005 میلی‌متر؛ مناسب میزهای هم‌محوری 4723 و 4788، با مورس MT2، MT3 یا MT4.
مرغک گردان اینسایز سری 6392 برای استفاده روی میزهای هم‌محوری (Bench Center) سری 4723 و 4788 طراحی شده است. هر سفارش طبق مشخصات سازنده شامل یک جفت مرغک است. نوک کاربیدی و تکرارپذیری چرخشی اعلام‌شده 0.005 میلی‌متر از ویژگی‌های این سری است. این محصول متعلقهٔ میز هم‌محوری است و جایگزین خودِ میز اندازه‌گیری نیست.
ابعاد A، B و C مطابق نقشهٔ سازنده و بر حسب میلی‌متر هستند.
| کد مدل | مخروط مورس ساق | A / B / C (mm) |
|---|---|---|
| 6392-MT2 | MT2 | Ø25 / Ø38 / Ø18 |
| 6392-MT3 | MT3 | Ø30 / Ø44.5 / Ø24.1 |
| 6392-MT4 | MT4 | Ø38 / Ø45 / Ø31.6 |
پیش از انتخاب، مخروط مادگی میز هم‌محوری را با کد ساق MT2، MT3 یا MT4 تطبیق دهید. مشخصهٔ 0.005 میلی‌متر در کاتالوگ به‌عنوان تکرارپذیری چرخشی آمده است، نه دقت کلی اندازه‌گیری میز.
