Magnetic Parallel Sets

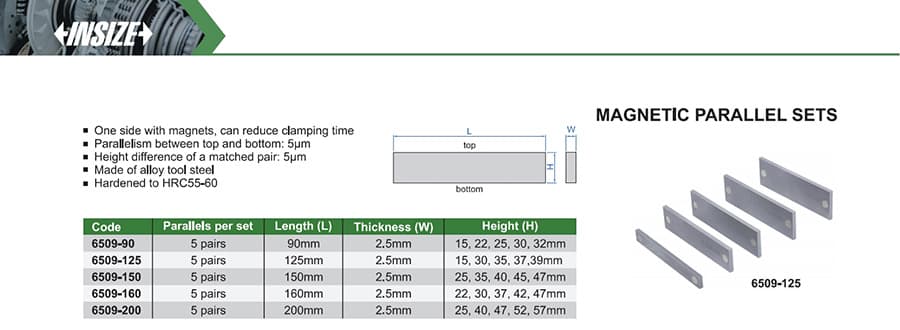

ست پارالل مغناطیسی اینسایز 6509 شامل پنج جفت بلوک موازی فولادی برای زیرسازی و تکیه‌گاه قطعه‌کار؛ با آهنربای یک‌طرفه برای کاهش زمان بستن، موازی‌بودن 5 µm و اختلاف ارتفاع جفت همسان 5 µm.
ست پارالل مغناطیسی اینسایز سری 6509 شامل پنج جفت بلوک موازی است و برای زیرسازی، تکیه‌دادن و موقعیت‌دهی قطعه‌کار در عملیات ماشین‌کاری به کار می‌رود. یک سمت بلوک‌ها آهنربا دارد و طبق مشخصات سازنده، این ویژگی می‌تواند زمان بستن قطعه‌کار را کاهش دهد. در بازار ابزار، این محصول با نام پارالل مغناطیسی یا بلوک موازی مغناطیسی نیز شناخته می‌شود.
ارتفاع‌های درج‌شده برای هر کد، بر حسب میلی‌متر هستند.
| کد مدل | طول L | ضخامت W | ارتفاع‌های H | تعداد |
|---|---|---|---|---|
| 6509-90 | 90 mm | 2.5 mm | 15، 22، 25، 30، 32 | 5 جفت |
| 6509-125 | 125 mm | 2.5 mm | 15، 30، 35، 37، 39 | 5 جفت |
| 6509-150 | 150 mm | 2.5 mm | 25، 35، 40، 45، 47 | 5 جفت |
| 6509-160 | 160 mm | 2.5 mm | 22، 30، 37، 42، 47 | 5 جفت |
| 6509-200 | 200 mm | 2.5 mm | 25، 40، 47، 52، 57 | 5 جفت |
در انتخاب مدل، طول موردنیاز و ارتفاع‌های مجموعه را با فضای زیر قطعه‌کار و دستگاه خود تطبیق دهید.
