Parallel Sets

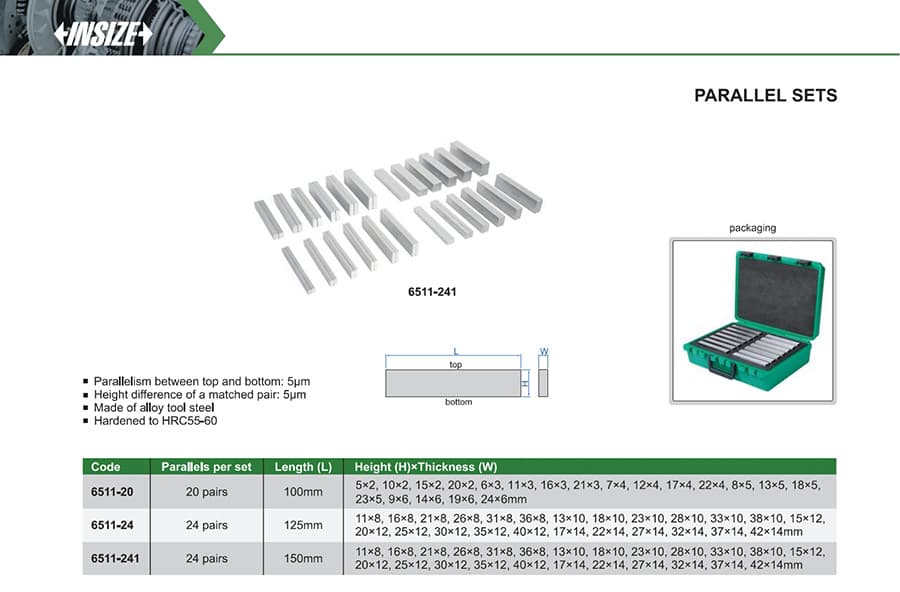

ست پارالل اینسایز سری 6511 از بلوک‌های فولادی سخت‌کاری‌شده برای زیرسازی و تکیه‌گاه‌گذاری قطعه‌کار تشکیل شده؛ در مدل‌های 6511-20 (۲۰ جفت) و 6511-24 و 6511-241 (۲۴ جفت).
ست پارالل دقیق اینسایز سری 6511 مجموعه‌ای از بلوک‌های موازی فولادی برای زیرسازی و تکیه‌گاه‌گذاری قطعه‌کار در چیدمان و عملیات ماشین‌کاری است. این ست مغناطیسی نیست. هر کد شامل تعداد مشخصی جفت پارالل با طول و مقاطع H×W متفاوت است؛ پیش از سفارش، مقطع و ارتفاع موردنیاز را بررسی کنید.
در ستون مقطع، H ارتفاع و W ضخامت هر جفت به میلی‌متر است. ستاره، مقاطع دارای تلرانس 7 µm در مدل 6511-20 را نشان می‌دهد.
| کد | طول | تعداد جفت | مقاطع H×W (mm) |
|---|---|---|---|
| 6511-20 | 100 mm | 20 جفت | 5×2*، 10×2، 15×2، 20×2؛ 6×3*، 11×3، 16×3، 21×3؛ 7×4*، 12×4، 17×4، 22×4؛ 8×5*، 13×5، 18×5، 23×5؛ 9×6*، 14×6، 19×6، 24×6 |
| 6511-24 | 125 mm | 24 جفت | 11×8، 16×8، 21×8، 26×8، 31×8، 36×8؛ 13×10، 18×10، 23×10، 28×10، 33×10، 38×10؛ 15×12، 20×12، 25×12، 30×12، 35×12، 40×12؛ 17×14، 22×14، 27×14، 32×14، 37×14، 42×14 |
| 6511-241 | 150 mm | 24 جفت | 11×8، 16×8، 21×8، 26×8، 31×8، 36×8؛ 13×10، 18×10، 23×10، 28×10، 33×10، 38×10؛ 15×12، 20×12، 25×12، 30×12، 35×12، 40×12؛ 17×14، 22×14، 27×14، 32×14، 37×14، 42×14 |
* برای مقاطع 5×2، 6×3، 7×4، 8×5 و 9×6 در کد 6511-20، موازی‌بودن و اختلاف ارتفاع جفت همسان 7 µm است؛ در دیگر موارد 5 µm.
