گیره دقیق کوچک سریع‌تنظیم اینسایز مدل 6516-20 (پله‌دار)

گیره دقیق کوچک سریع‌تنظیم اینسایز مدل 6516-20 برای مهار قطعات کوچک در چیدمان و عملیات ماشین‌کاری طراحی شده است. ساختار پله‌دار در طراحی مدل دیده می‌شود؛ برای تشخیص ابعاد پله‌ها به نقشه کاتالوگ مراجعه کنید. این محصول گیره نگهدارنده قطعه است، نه ابزار اندازه‌گیری.

مشخصات فنی

• دهانه فک (Q): 0 تا 20 mm
• عرض فک (W): 25 mm
• موازی‌بودن: 3 µm
• گونیا‌بودن: 3 µm
• جنس: فولاد آلیاژی
• سختی: HRC 58 تا 62

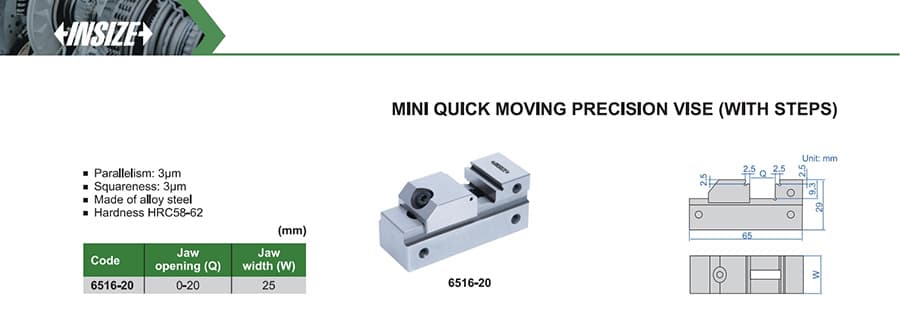

برای جزئیات اندازه‌های پله و شکل فک، نقشه ابعادی سازنده را در فایل PDF ببینید.

دانلود کاتالوگ محصول (PDF)
