Precision Universal Vise
گیره یونیورسال دقیق اینسایز مدل 6521-80 با چرخش افقی 360° و قابلیت شیب عمودی تا 45°؛ درجه‌بندی هر دو مقیاس 0.05°، دهانه فک 0 تا 80 میلی‌متر و عرض فک 70 میلی‌متر.

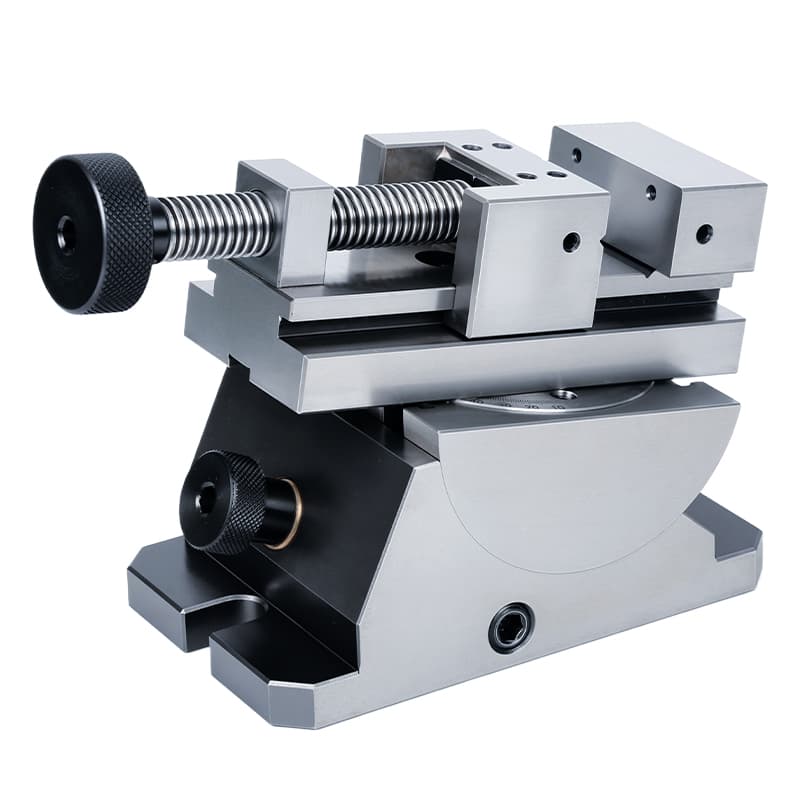

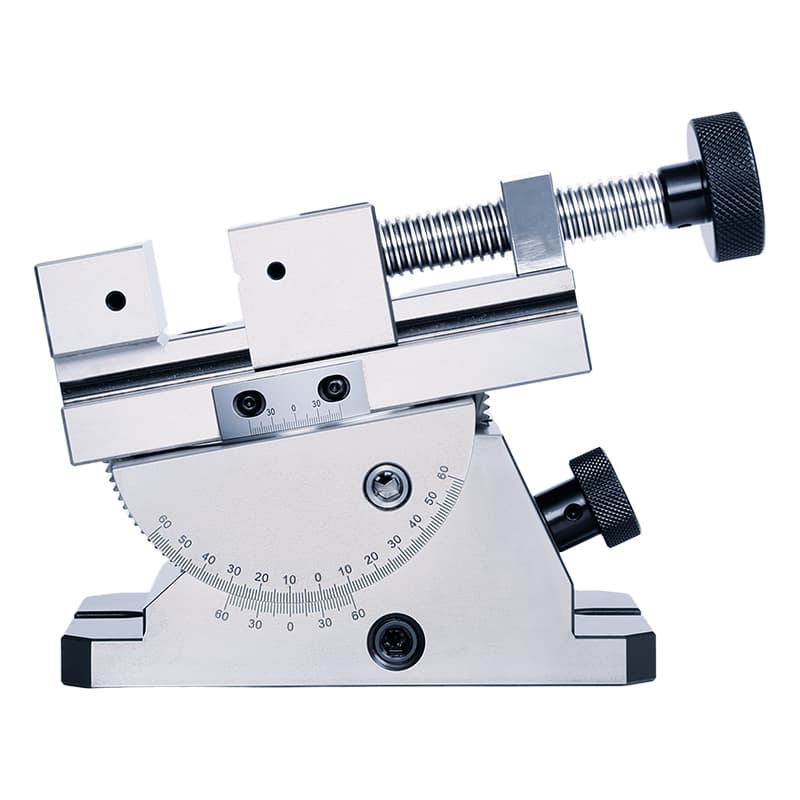

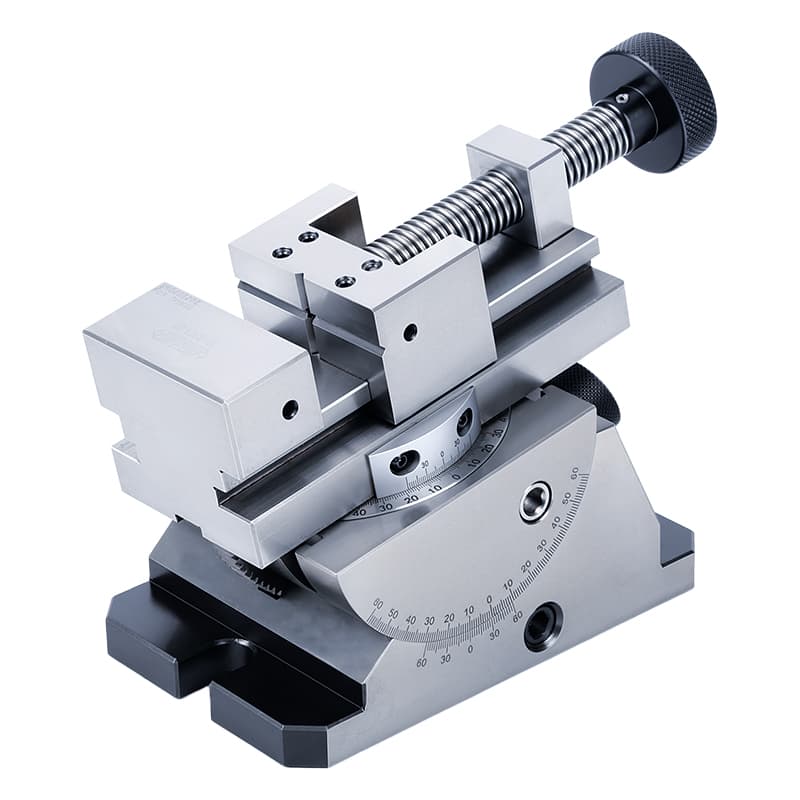

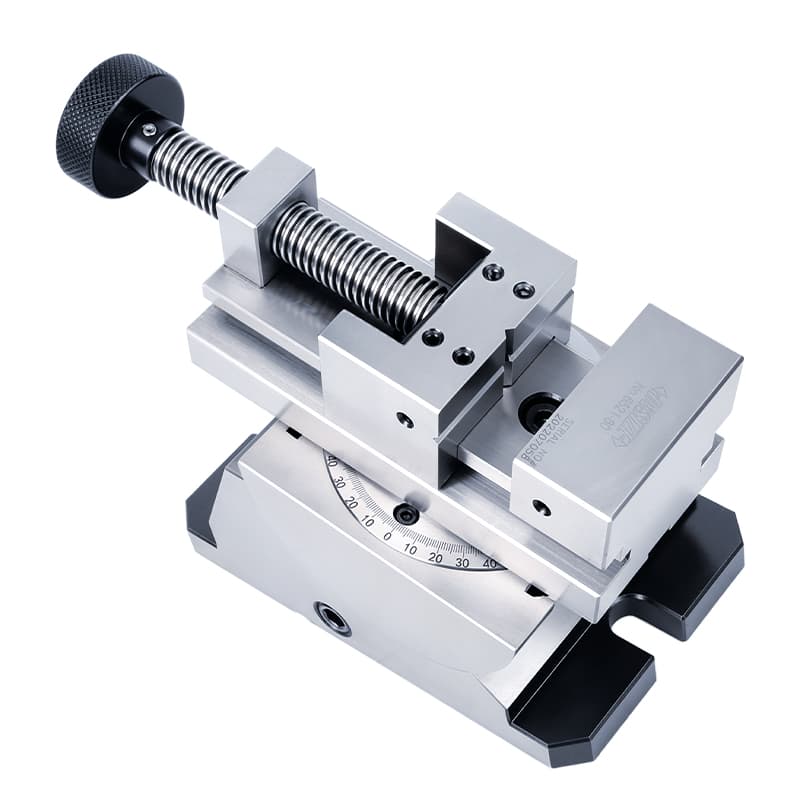

گیره یونیورسال دقیق اینسایز مدل 6521-80 برای مهار و تنظیم موقعیت قطعه در ستاپ‌های دقیق ماشین‌کاری و بازرسی به کار می‌رود. صفحهٔ گردان امکان چرخش افقی کامل را فراهم می‌کند و مکانیزم شیب‌دهی، تنظیم زاویهٔ عمودی تا دامنهٔ اعلام‌شدهٔ 45° را ممکن می‌سازد. درجه‌بندی مقیاس چرخش و شیب 0.05° است؛ این مقدار تقسیمات مقیاس است و نباید با دقت زاویه‌ای تضمین‌شده اشتباه گرفته شود.

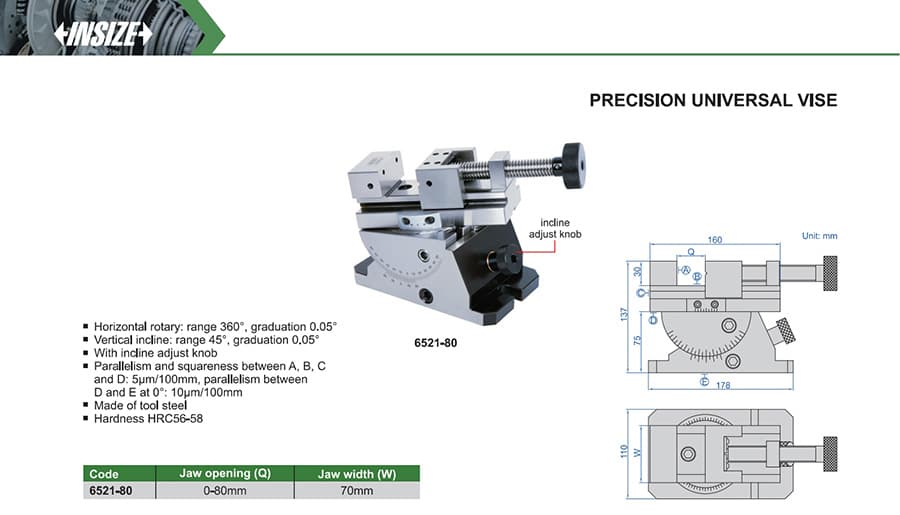

| مشخصه | مقدار |
|---|---|
| کد مدل | 6521-80 |
| دامنهٔ چرخش افقی | 360° |
| درجه‌بندی مقیاس چرخش افقی | 0.05° |
| دامنهٔ شیب عمودی | 45° |
| درجه‌بندی مقیاس شیب | 0.05° |
| دهانهٔ فک (Q) | 0 تا 80 میلی‌متر |
| عرض فک (W) | 70 میلی‌متر |
| موازی‌بودن سطوح مبنا | 5µm/100mm |
| گونیا‌بودن سطوح مبنا | 5µm/100mm |
| موازی‌بودن سطوح D و E در وضعیت 0° | 10µm/100mm |
| جنس و سختی | فولاد ابزار، HRC 56–58 |
برای انتخاب گیره، ابعاد قطعه و زاویهٔ موردنیاز در ستاپ را با دامنهٔ حرکتی و دهانهٔ فک این مدل تطبیق دهید.
