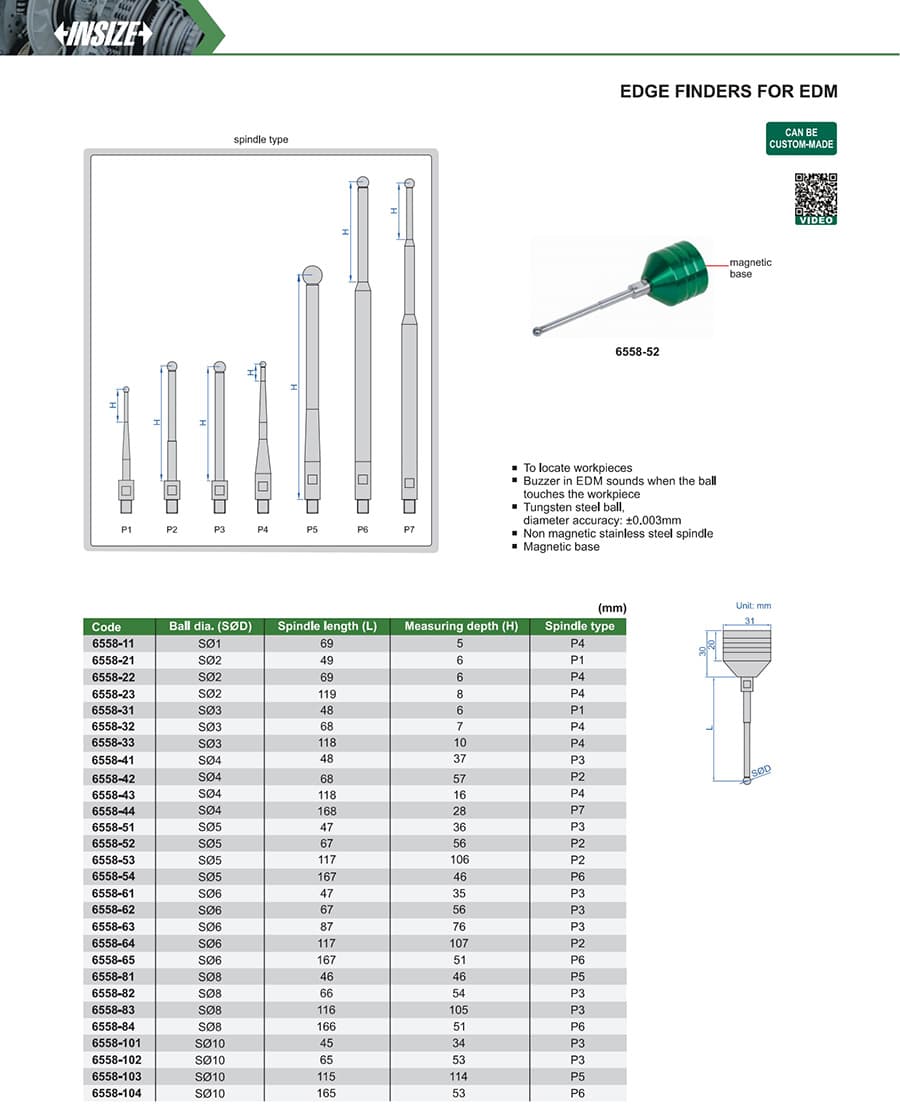

EDGE Finders For EDM
برای مکان یابی قطعات کار؛ زنگ در EDM زمانی که توپ قطعه کار را لمس می کند به صدا در می آید؛ توپ فولادی تنگستن، دقت قطر: ±0.003mm؛ دوک فولادی زنگ‌نزن غیر مغناطیسی؛ پایه مغناطیسی
EDGE Finders برای EDM اینسایز با کد مدل 6558 در گروه دیگران قرار می‌گیرد و برای موقعیت‌یابی لبه و مرجع‌گذاری روی ماشین‌ابزار با تجهیزات این گروه به کار می‌رود. ویژگی‌های اعلام‌شده برای این مدل عبارت‌اند از: برای مکان یابی قطعات کار؛ زنگ در EDM زمانی که توپ قطعه کار را لمس می کند به صدا در می آید؛ توپ فولادی تنگستن، دقت قطر: ±0.003mm؛ دوک فولادی زنگ‌نزن غیر مغناطیسی. برای انتخاب نسخهٔ مناسب، کد مدل و مشخصات فنی هر ردیف را با نیاز اندازه‌گیری خود تطبیق دهید.
| کد | نوع | قطر ساچمه | عمق اندازه‌گیری (H) |
|---|---|---|---|
| 6558-11 | P4 | SØ1 | 5mm |
| 6558-21 | P1 | SØ2 | 6mm |
| 6558-22 | P4 | SØ2 | 6mm |
| 6558-23 | P4 | SØ2 | 8mm |
| 6558-31 | P1 | SØ3 | 6mm |
| 6558-32 | P4 | SØ3 | 7mm |
| 6558-33 | P4 | SØ3 | 10mm |
| 6558-41 | P3 | SØ4 | 37mm |
| 6558-42 | P2 | SØ4 | 57mm |
| 6558-43 | P4 | SØ4 | 16mm |
| 6558-44 | P7 | SØ4 | 28mm |
| 6558-51 | P3 | SØ5 | 36mm |
| 6558-52 | P2 | SØ5 | 56mm |
| 6558-53 | P2 | SØ5 | 106mm |
| 6558-54 | P6 | SØ5 | 46mm |
| 6558-61 | P3 | SØ6 | 35mm |
| 6558-62 | P3 | SØ6 | 56mm |
| 6558-63 | P3 | SØ6 | 76mm |
| 6558-64 | P2 | SØ6 | 107mm |
| 6558-65 | P6 | SØ6 | 51mm |
| 6558-81 | P5 | SØ8 | 46mm |
| 6558-82 | P3 | SØ8 | 54mm |
| 6558-83 | P3 | SØ8 | 105mm |
| 6558-84 | P6 | SØ8 | 51mm |
| 6558-101 | P3 | SØ10 | 34mm |
| 6558-102 | P3 | SØ10 | 53mm |
| 6558-103 | P5 | SØ10 | 114mm |
| 6558-104 | P6 | SØ10 | 53mm |
