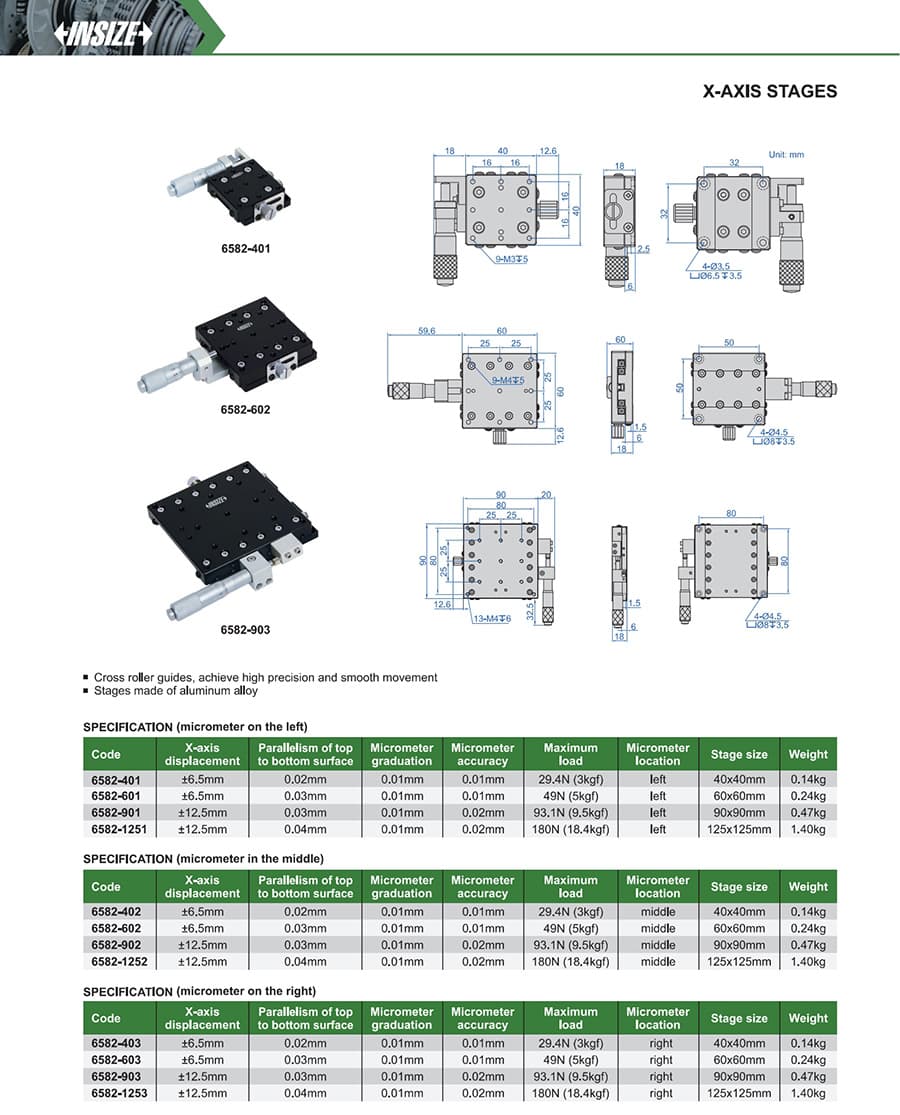

X-axis Stages
میز حرکتی خطی تک‌محوره محور X اینسایز سری 6582 با ریل غلتکی متقاطع، بدنه آلومینیومی، جابه‌جایی ±6.5 یا ±12.5 میلی‌متر و میکرومتر در سمت چپ، وسط یا راست؛ ۱۲ کد با ابعاد و ظرفیت بار متفاوت.
میز حرکتی خطی محور X اینسایز سری 6582 برای جابه‌جایی کنترل‌شده و تنظیم موقعیت قطعه یا مجموعه در یک محور به کار می‌رود. راهنماهای غلتکی متقاطع حرکت نرم و دقیق را فراهم می‌کنند و بدنه از آلیاژ آلومینیوم ساخته شده است. این خانواده با پیچ میکرومتر در سه موقعیت چپ، وسط و راست عرضه می‌شود؛ کد مدل، اندازهٔ میز و ظرفیت بار را از جدول متناظر انتخاب کنید.
در همهٔ کدها درجه‌بندی میکرومتر 0.01 میلی‌متر است. دقت میکرومتر، موازی‌بودن سطح بالا و پایین، جابه‌جایی، حداکثر بار و وزن به اندازهٔ میز بستگی دارد.
| کد | جابه‌جایی X | موازی‌بودن سطح بالا و پایین | درجه‌بندی میکرومتر | دقت میکرومتر | حداکثر بار | ابعاد میز | وزن |
|---|---|---|---|---|---|---|---|
| 6582-401 | ±6.5 mm | 0.02 mm | 0.01 mm | 0.01 mm | 29.4 N (3 kgf) | 40×40 mm | 0.14 kg |
| 6582-601 | ±6.5 mm | 0.03 mm | 0.01 mm | 0.01 mm | 49 N (5 kgf) | 60×60 mm | 0.24 kg |
| 6582-901 | ±12.5 mm | 0.03 mm | 0.01 mm | 0.02 mm | 93.1 N (9.5 kgf) | 90×90 mm | 0.47 kg |
| 6582-1251 | ±12.5 mm | 0.04 mm | 0.01 mm | 0.02 mm | 180 N (18.4 kgf) | 125×125 mm | 1.40 kg |
| کد | جابه‌جایی X | موازی‌بودن سطح بالا و پایین | درجه‌بندی میکرومتر | دقت میکرومتر | حداکثر بار | ابعاد میز | وزن |
|---|---|---|---|---|---|---|---|
| 6582-402 | ±6.5 mm | 0.02 mm | 0.01 mm | 0.01 mm | 29.4 N (3 kgf) | 40×40 mm | 0.14 kg |
| 6582-602 | ±6.5 mm | 0.03 mm | 0.01 mm | 0.01 mm | 49 N (5 kgf) | 60×60 mm | 0.24 kg |
| 6582-902 | ±12.5 mm | 0.03 mm | 0.01 mm | 0.02 mm | 93.1 N (9.5 kgf) | 90×90 mm | 0.47 kg |
| 6582-1252 | ±12.5 mm | 0.04 mm | 0.01 mm | 0.02 mm | 180 N (18.4 kgf) | 125×125 mm | 1.40 kg |
| کد | جابه‌جایی X | موازی‌بودن سطح بالا و پایین | درجه‌بندی میکرومتر | دقت میکرومتر | حداکثر بار | ابعاد میز | وزن |
|---|---|---|---|---|---|---|---|
| 6582-403 | ±6.5 mm | 0.02 mm | 0.01 mm | 0.01 mm | 29.4 N (3 kgf) | 40×40 mm | 0.14 kg |
| 6582-603 | ±6.5 mm | 0.03 mm | 0.01 mm | 0.01 mm | 49 N (5 kgf) | 60×60 mm | 0.24 kg |
| 6582-903 | ±12.5 mm | 0.03 mm | 0.01 mm | 0.02 mm | 93.1 N (9.5 kgf) | 90×90 mm | 0.47 kg |
| 6582-1253 | ±12.5 mm | 0.04 mm | 0.01 mm | 0.02 mm | 180 N (18.4 kgf) | 125×125 mm | 1.40 kg |
توجه کنید درجه‌بندی 0.01 میلی‌متر، گام مقیاس میکرومتر است و با دقت اعلام‌شدهٔ خود میکرومتر یکسان نیست. کاتالوگ محصول را برای نقشهٔ ابعادی و جزئیات نصب بررسی کنید.
