Rotary Stages

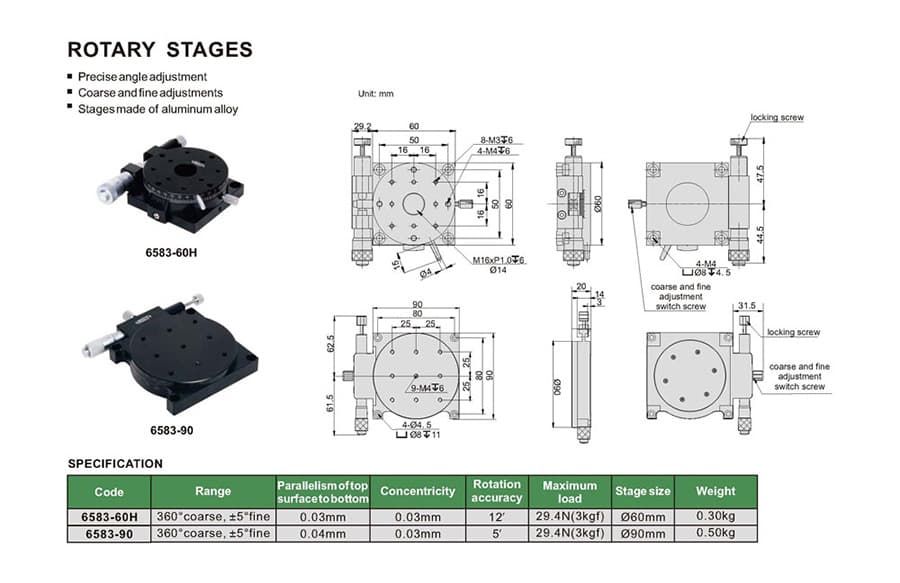

صفحه گردان دقیق اینسایز سری 6583 با چرخش درشت 360° و تنظیم ریز ±5°؛ مدل 6583-60H با قطر 60mm و دقت 12′، مدل 6583-90 با قطر 90mm و دقت 5′؛ حداکثر بار هر دو 29.4 N.
صفحه گردان دقیق اینسایز سری 6583 برای تنظیم زاویه و موقعیت قطعه در ستاپ‌های دقیق به کار می‌رود. هر دو مدل، تنظیم چرخش درشت 360 درجه و تنظیم ریز در بازهٔ ±5 درجه دارند. صفحه از آلیاژ آلومینیوم ساخته شده و سازنده برای هر قطر، موازی‌بودن، هم‌مرکزی و دقت چرخش متفاوتی اعلام کرده است؛ کد و قطر موردنیاز را با جدول تطبیق دهید.
| کد مدل | تنظیم زاویه | موازی‌بودن سطح بالا و پایین | هم‌مرکزی | دقت چرخش | حداکثر بار | قطر صفحه | وزن |
|---|---|---|---|---|---|---|---|
| 6583-60H | 360° درشت، ±5° ریز | 0.03 میلیمتر | 0.03 میلیمتر | 12 دقیقهٔ قوسی (12′) | 29.4 N (3 kgf) | Ø60 میلیمتر | 0.30 کیلوگرم |
| 6583-90 | 360° درشت، ±5° ریز | 0.04 میلیمتر | 0.03 میلیمتر | 5 دقیقهٔ قوسی (5′) | 29.4 N (3 kgf) | Ø90 میلیمتر | 0.50 کیلوگرم |
صفحه دارای تنظیم درشت و ریز و پیچ قفل است. دقت چرخش با دقیقهٔ قوسی گزارش شده و با دامنهٔ تنظیم زاویه یکی نیست. پیش از انتخاب، قطر صفحه و دقت زاویه‌ای موردنیاز را بررسی کنید.
