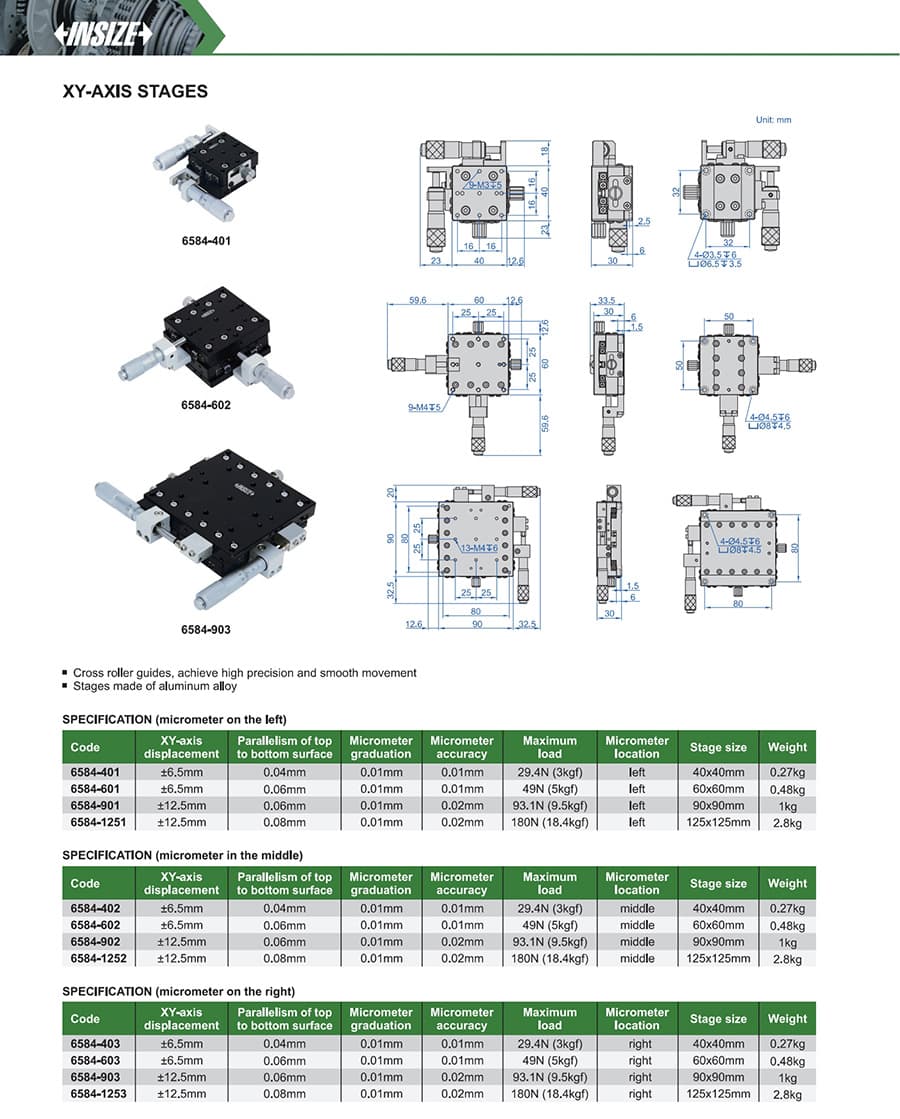

XY-axis Stages
میز حرکتی میکرومتری دومحوره XY اینسایز سری 6584 با ریل غلتکی متقاطع و بدنه آلومینیومی؛ جابه‌جایی هر محور ±6.5 یا ±12.5 میلی‌متر، با میکرومتر در سمت چپ، وسط یا راست و ۱۲ کد با ظرفیت و ابعاد متفاوت.
میز حرکتی میکرومتری XY اینسایز سری 6584 برای تنظیم موقعیت در دو محور عمود بر هم به کار می‌رود. راهنماهای غلتکی متقاطع حرکت نرم را فراهم می‌کنند و میز از آلیاژ آلومینیوم ساخته شده است. این سری با میکرومتر در سمت چپ، وسط یا راست عرضه می‌شود. برای تطبیق با فضای نصب، میزان جابه‌جایی، موازی‌بودن، ظرفیت بار و ابعاد هر کد را جداگانه بررسی کنید.
درجه‌بندی میکرومتر در تمام کدها 0.01 میلی‌متر است؛ دقت میکرومتر بسته به سایز 0.01 یا 0.02 میلی‌متر تغییر می‌کند.
| کد | جابه‌جایی XY | موازی‌بودن سطح بالا و پایین | درجه‌بندی میکرومتر | دقت میکرومتر | حداکثر بار | ابعاد میز | وزن |
|---|---|---|---|---|---|---|---|
| 6584-401 | ±6.5 mm | 0.04 mm | 0.01 mm | 0.01 mm | 29.4 N (3 kgf) | 40×40 mm | 0.27 kg |
| 6584-601 | ±6.5 mm | 0.06 mm | 0.01 mm | 0.01 mm | 49 N (5 kgf) | 60×60 mm | 0.48 kg |
| 6584-901 | ±12.5 mm | 0.06 mm | 0.01 mm | 0.02 mm | 93.1 N (9.5 kgf) | 90×90 mm | 1 kg |
| 6584-1251 | ±12.5 mm | 0.08 mm | 0.01 mm | 0.02 mm | 180 N (18.4 kgf) | 125×125 mm | 2.8 kg |
| کد | جابه‌جایی XY | موازی‌بودن سطح بالا و پایین | درجه‌بندی میکرومتر | دقت میکرومتر | حداکثر بار | ابعاد میز | وزن |
|---|---|---|---|---|---|---|---|
| 6584-402 | ±6.5 mm | 0.04 mm | 0.01 mm | 0.01 mm | 29.4 N (3 kgf) | 40×40 mm | 0.27 kg |
| 6584-602 | ±6.5 mm | 0.06 mm | 0.01 mm | 0.01 mm | 49 N (5 kgf) | 60×60 mm | 0.48 kg |
| 6584-902 | ±12.5 mm | 0.06 mm | 0.01 mm | 0.02 mm | 93.1 N (9.5 kgf) | 90×90 mm | 1 kg |
| 6584-1252 | ±12.5 mm | 0.08 mm | 0.01 mm | 0.02 mm | 180 N (18.4 kgf) | 125×125 mm | 2.8 kg |
| کد | جابه‌جایی XY | موازی‌بودن سطح بالا و پایین | درجه‌بندی میکرومتر | دقت میکرومتر | حداکثر بار | ابعاد میز | وزن |
|---|---|---|---|---|---|---|---|
| 6584-403 | ±6.5 mm | 0.04 mm | 0.01 mm | 0.01 mm | 29.4 N (3 kgf) | 40×40 mm | 0.27 kg |
| 6584-603 | ±6.5 mm | 0.06 mm | 0.01 mm | 0.01 mm | 49 N (5 kgf) | 60×60 mm | 0.48 kg |
| 6584-903 | ±12.5 mm | 0.06 mm | 0.01 mm | 0.02 mm | 93.1 N (9.5 kgf) | 90×90 mm | 1 kg |
| 6584-1253 | ±12.5 mm | 0.08 mm | 0.01 mm | 0.02 mm | 180 N (18.4 kgf) | 125×125 mm | 2.8 kg |
کدهای دارای پسوند 1، 2 و 3 به‌ترتیب موقعیت چپ، وسط و راست میکرومتر را مشخص می‌کنند. میزان جابه‌جایی و ابعاد نقشه را پیش از انتخاب با فضای نصب و نیاز کاری تطبیق دهید.
