Z-axis Stage

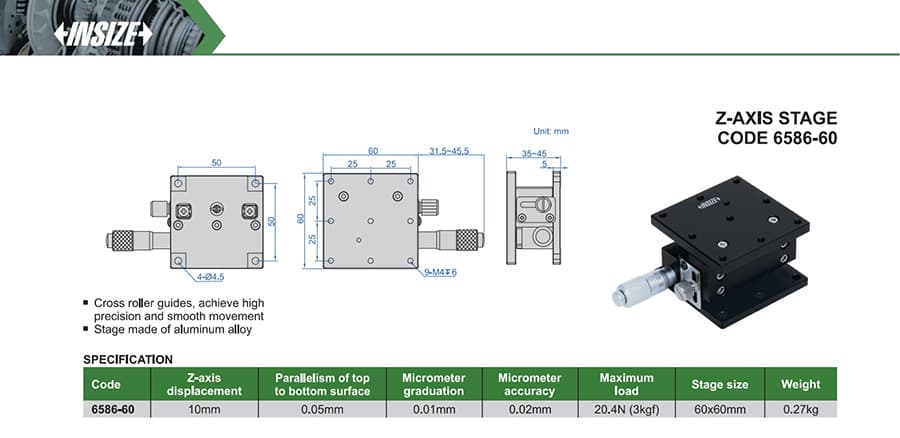

میز تنظیم ارتفاع میکرومتری اینسایز 6586-60 برای جابه‌جایی در محور Z؛ کورس 10 میلی‌متر، میز 60×60 میلی‌متر، درجه‌بندی 0.01 میلی‌متر، دقت میکرومتر 0.02 میلی‌متر و موازی‌بودن 0.05 میلی‌متر.
میز تنظیم ارتفاع میکرومتری اینسایز مدل 6586-60 برای تنظیم موقعیت عمودی مجموعه یا قطعه در ستاپ‌های دقیق استفاده می‌شود. راهنماهای غلتکی متقاطع حرکت نرم را فراهم می‌کنند و بدنه از آلیاژ آلومینیوم ساخته شده است. کورس محور Z این مدل 10 میلی‌متر است؛ این میز ابزار اندازه‌گیری مستقل نیست و برای جابه‌جایی و تنظیم ارتفاع در فیکسچر یا ستاپ به کار می‌رود.
| مشخصه | مقدار |
|---|---|
| کد مدل | 6586-60 |
| جابه‌جایی محور Z | 10 میلی‌متر |
| ابعاد سطح میز | 60×60 میلی‌متر |
| موازی‌بودن سطح بالا و پایین | 0.05 میلی‌متر |
| درجه‌بندی میکرومتر | 0.01 میلی‌متر |
| دقت میکرومتر | 0.02 میلی‌متر |
| وزن | 0.27 کیلوگرم |
| حداکثر بار | کاتالوگ مقدار «20.4 N (3 kgf)» را درج کرده است؛ این دو مقدار ناسازگارند و ظرفیت بار باید از سازنده یا تأمین‌کننده تأیید شود. |
| ساختار | راهنمای غلتکی متقاطع، بدنه از آلیاژ آلومینیوم |
درجه‌بندی 0.01 میلی‌متر با دقت میکرومتر 0.02 میلی‌متر تفاوت دارد. پیش از انتخاب، ابعاد سطح نصب و کورس موردنیاز محور Z را بررسی کنید.
