XZ-axis Stage
میز حرکتی دومحوره XZ اینسایز 6587-60 با حرکت ±6.5 میلی‌متر در X و 10 میلی‌متر در Z، صفحهٔ 60×60 میلی‌متر، دو پیچ تنظیم و ریل غلتکی متقاطع؛ حداکثر بار اعلام‌شده 29.4 N (3 kgf).
میز حرکتی میکرومتری XZ اینسایز مدل 6587-60 برای تنظیم موقعیت در دو راستای افقی X و عمودی Z طراحی شده است. دو پیچ تنظیم، امکان جابه‌جایی کنترل‌شده را فراهم می‌کنند و راهنماهای غلتکی متقاطع به حرکت نرم مجموعه کمک می‌کنند. بدنه از آلیاژ آلومینیوم است و صفحهٔ نصب 60×60 میلی‌متر ابعاد دارد.
| مشخصه | مقدار |
|---|---|
| کد مدل | 6587-60 |
| جابه‌جایی محور X | ±6.5 میلی‌متر |
| جابه‌جایی محور Z | 10 میلی‌متر |
| درجه‌بندی میکرومتر | 0.01 میلی‌متر |
| حداکثر بار درج‌شده در کاتالوگ | 29.4 N (3 kgf) |
| ابعاد سطح میز | 60×60 میلی‌متر |
| وزن | 0.51 کیلوگرم |
| ساختار | راهنمای غلتکی متقاطع، بدنه از آلیاژ آلومینیوم |

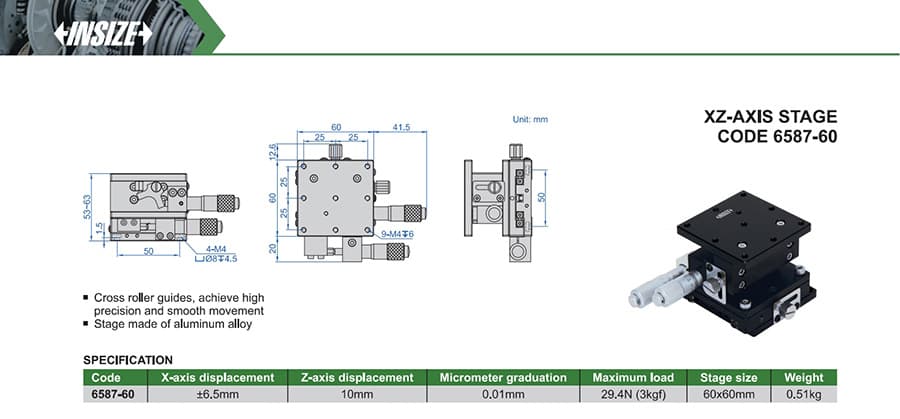

کاتالوگ سازنده برای این مدل درجه‌بندی 0.01 میلی‌متر را ذکر می‌کند، اما دقت میکرومتر را جداگانه اعلام نکرده است؛ این دو مشخصه را معادل در نظر نگیرید. برای نصب، نقشهٔ ابعادی موجود در کاتالوگ را بررسی کنید.
