XY-axis Rotary Stage
میز حرکتی و گردان XY اینسایز 6588-60 با جابه‌جایی ±6.5 میلی‌متر، چرخش درشت 360° و تنظیم ریز ±5°؛ درجه‌بندی میکرومتر 0.01 میلی‌متر، دقت چرخش 10 دقیقهٔ قوسی، بار 29.4 N و وزن 0.64 کیلوگرم.

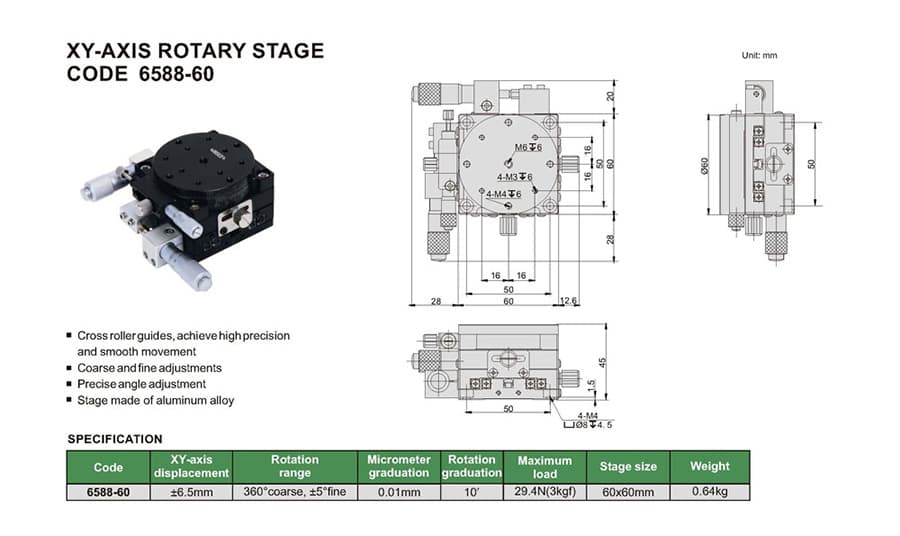

میز حرکتی و گردان XY اینسایز مدل 6588-60 یک استیج تنظیم موقعیت است که جابه‌جایی خطی در محورهای XY را با چرخش صفحه ترکیب می‌کند. راهنماهای غلتکی متقاطع حرکت نرم را فراهم می‌کنند؛ تنظیم چرخش به‌صورت درشت و ریز انجام می‌شود و بدنه از آلیاژ آلومینیوم است.
| مشخصه | مقدار |
|---|---|
| کد مدل | 6588-60 |
| جابه‌جایی در محورهای XY | ±6.5 میلی‌متر |
| دامنهٔ چرخش درشت | 360° |
| دامنهٔ تنظیم ریز زاویه | ±5° |
| درجه‌بندی میکرومتر | 0.01 میلی‌متر |
| دقت چرخش | 10 دقیقهٔ قوسی (10′) |
| حداکثر بار درج‌شده در کاتالوگ | 29.4 N (3 kgf) |
| ابعاد سطح میز | 60×60 میلی‌متر |
| وزن | 0.64 کیلوگرم |
| ساختار | راهنماهای غلتکی متقاطع، بدنه از آلیاژ آلومینیوم |
درجه‌بندی میکرومتر 0.01 میلی‌متر مربوط به حرکت خطی است و با دقت چرخش زاویه‌ای 10 دقیقهٔ قوسی یکسان نیست. پیش از انتخاب، کورس XY، دامنهٔ تنظیم ریز زاویه و ابعاد محل نصب را با نیاز خود تطبیق دهید.
دانلود کاتالوگ رسمی میز حرکتی و گردان XY اینسایز 6588-60 (PDF)
