Circumference Meters
متر فولادی محیط و قطر اینسایز 7115؛ ۹ کد برای قطر ۵۰ تا ۳۵۰۰ و محیط ۱۵۰ تا ۱۱۰۱۰ میلیمتر، درجه‌بندی ۰٫۱ میلیمتر و دقت وابسته به مدل. برای قطر ۵۰–۱۰۰ در کد 7115-950 دقت ویژه درج شده است.

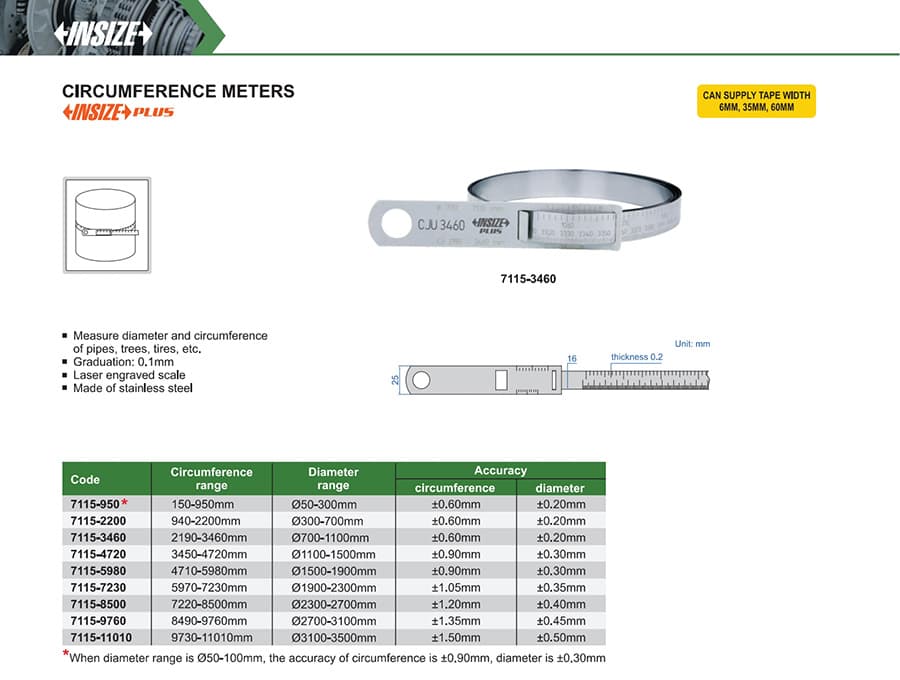

متر محیطسنج اینسایز سری 7115 برای اندازه‌گیری قطر و محیط لوله‌ها، تنهٔ درخت، تایر و اجسام استوانه‌ای است. نوار فولادی زنگ‌نزن و مقیاس آن لیزری حک شده است. ۹ مدل، بازهٔ قطر ۵۰ تا ۳۵۰۰ میلیمتر و محیط ۱۵۰ تا ۱۱۰۱۰ میلیمتر را پوشش می‌دهند؛ هر کد بازه و دقت مستقل دارد.
| کد | بازهٔ محیط | بازهٔ قطر | درجه‌بندی | دقت محیط | دقت قطر |
|---|---|---|---|---|---|
| 7115-950 | 150-950 mm | Ø50-300 mm | 0.1 mm | ±0.60 mm | ±0.20 mm |
| 7115-2200 | 940-2200 mm | Ø300-700 mm | 0.1 mm | ±0.60 mm | ±0.20 mm |
| 7115-3460 | 2190-3460 mm | Ø700-1100 mm | 0.1 mm | ±0.60 mm | ±0.20 mm |
| 7115-4720 | 3450-4720 mm | Ø1100-1500 mm | 0.1 mm | ±0.90 mm | ±0.30 mm |
| 7115-5980 | 4710-5980 mm | Ø1500-1900 mm | 0.1 mm | ±0.90 mm | ±0.30 mm |
| 7115-7230 | 5970-7230 mm | Ø1900-2300 mm | 0.1 mm | ±1.05 mm | ±0.35 mm |
| 7115-8500 | 7220-8500 mm | Ø2300-2700 mm | 0.1 mm | ±1.20 mm | ±0.40 mm |
| 7115-9760 | 8490-9760 mm | Ø2700-3100 mm | 0.1 mm | ±1.35 mm | ±0.45 mm |
| 7115-11010 | 9730-11010 mm | Ø3100-3500 mm | 0.1 mm | ±1.50 mm | ±0.50 mm |
برای خواندن درست، نوار را بدون پیچش و عمود بر محور قطعه قرار دهید. اندازهٔ قطر و محیط از مقیاس مربوط به خودش خوانده می‌شود. نقشه و راهنمای قرائت در PDF محصول قرار دارد.
