کد کالا: 7135

متر قطرسنج نواری اینسایز 7135 (۹ تا ۹۳۰۰ میلی‌متر)

Name: متر قطرسنج نواری اینسایز 7135 (۹ تا ۹۳۰۰ میلیمتر)
Brand: INSIZE
SKU: 7135

Diameter Meters

متر قطرسنج نواری اینسایز 7135 برای قطر لوله، تایر و اجسام گرد؛ ۷۲ کد استاندارد و دسته‌بلند از ۹ تا ۹۳۰۰ میلی‌متر. درجه‌بندی، دقت و ضخامت نوار بسته به مدل تغییر می‌کند.

کد

دقت

تقسیم‌بندی

محدوده قطر

معرفی محصول

توضیحات کامل محصول

متر قطرسنج اینسایز سری 7135 برای اندازه‌گیری قطر اجسام گرد مانند لوله، تایر و تنهٔ درخت به‌کار می‌رود. این خانواده ۷۲ کد در دو نوع استاندارد و دسته‌بلند دارد؛ هر کد بازهٔ مستقل خود را دارد و یک متر واحد کل بازهٔ ۹ تا ۹۳۰۰ میلی‌متر را پوشش نمی‌دهد. بدنه از فولاد زنگ‌نزن ساخته شده و امکان ساخت سفارشی نیز در کاتالوگ سازنده ذکر شده است.

نوع استاندارد

کد مدل	بازهٔ قطر	درجه‌بندی	دقت	ضخامت نوار
7135-35	Ø20–35 mm	0.05 mm	±0.05	0.10 mm
7135-55	Ø30–55 mm	0.05 mm	±0.05	0.10 mm
7135-125	Ø50–125 mm	0.01 mm	±0.05	0.25 mm
7135-225	Ø100–225 mm	0.01 mm	±0.05	0.25 mm
7135-375	Ø200–375 mm	0.01 mm	±0.05	0.25 mm
7135-525	Ø350–525 mm	0.01 mm	±0.05	0.25 mm
7135-725	Ø500–725 mm	0.01 mm	±0.06	0.25 mm
7135-925	Ø700–925 mm	0.01 mm	±0.06	0.25 mm
7135-1125	Ø900–1125 mm	0.02 mm	±0.06	0.25 mm
7135-1325	Ø1100–1325 mm	0.02 mm	±0.08	0.25 mm
7135-1525	Ø1300–1525 mm	0.02 mm	±0.08	0.25 mm
7135-1725	Ø1500–1725 mm	0.02 mm	±0.08	0.25 mm
7135-1925	Ø1700–1925 mm	0.02 mm	±0.08	0.25 mm
7135-2125	Ø1900–2125 mm	0.02 mm	±0.08	0.25 mm
7135-2325	Ø2100–2325 mm	0.02 mm	±0.10	0.25 mm
7135-2525	Ø2300–2525 mm	0.02 mm	±0.10	0.25 mm
7135-2750	Ø2500–2750 mm	0.02 mm	±0.10	0.25 mm
7135-3000	Ø2750–3000 mm	0.02 mm	±0.10	0.25 mm
7135-3250	Ø3000–3250 mm	0.02 mm	±0.15	0.25 mm
7135-3500	Ø3250–3500 mm	0.02 mm	±0.15	0.25 mm
7135-3750	Ø3500–3750 mm	0.02 mm	±0.15	0.25 mm
7135-4000	Ø3750–4000 mm	0.02 mm	±0.20	0.25 mm
7135-4250	Ø4000–4250 mm	0.02 mm	±0.20	0.25 mm
7135-4500	Ø4250–4500 mm	0.02 mm	±0.20	0.25 mm
7135-4750	Ø4500–4750 mm	0.02 mm	±0.20	0.25 mm
7135-5000	Ø4750–5000 mm	0.02 mm	±0.20	0.25 mm
7135-5250	Ø5000–5250 mm	0.02 mm	±0.005%L	0.25 mm
7135-5500	Ø5250–5500 mm	0.02 mm	±0.005%L	0.25 mm
7135-5750	Ø5500–5750 mm	0.02 mm	±0.005%L	0.25 mm
7135-6000	Ø5750–6000 mm	0.02 mm	±0.005%L	0.25 mm
7135-6250	Ø6000–6250 mm	0.02 mm	±0.005%L	0.25 mm
7135-6500	Ø6250–6500 mm	0.02 mm	±0.005%L	0.25 mm
7135-6750	Ø6500–6750 mm	0.02 mm	±0.005%L	0.25 mm
7135-7000	Ø6750–7000 mm	0.02 mm	±0.005%L	0.25 mm
7135-7250	Ø7000–7250 mm	0.02 mm	±0.005%L	0.25 mm
7135-7500	Ø7250–7500 mm	0.02 mm	±0.005%L	0.25 mm
7135-7750	Ø7500–7750 mm	0.02 mm	±0.005%L	0.25 mm
7135-8000	Ø7750–8000 mm	0.02 mm	±0.005%L	0.25 mm
7135-8250	Ø8000–8250 mm	0.02 mm	±0.005%L	0.25 mm

نوع دسته‌بلند

کد مدل	بازهٔ قطر	درجه‌بندی	دقت	ضخامت نوار
7135-80	Ø9–80 mm	0.05 mm	±0.05	0.10 mm
7135-55B	Ø15–55 mm	0.02 mm	±0.05	0.10 mm
7135-300	Ø50–300 mm	0.01 mm	±0.05	0.25 mm
7135-600	Ø300–600 mm	0.01 mm	±0.05	0.25 mm
7135-900	Ø600–900 mm	0.01 mm	±0.06	0.25 mm
7135-1200	Ø900–1200 mm	0.02 mm	±0.08	0.25 mm
7135-1500	Ø1200–1500 mm	0.02 mm	±0.08	0.25 mm
7135-1800	Ø1500–1800 mm	0.02 mm	±0.08	0.25 mm
7135-2100	Ø1800–2100 mm	0.02 mm	±0.08	0.25 mm
7135-2400	Ø2100–2400 mm	0.02 mm	±0.10	0.25 mm
7135-2700	Ø2400–2700 mm	0.02 mm	±0.10	0.25 mm
7135-3000B	Ø2700–3000 mm	0.02 mm	±0.10	0.25 mm
7135-3300	Ø3000–3300 mm	0.02 mm	±0.15	0.25 mm
7135-3600	Ø3300–3600 mm	0.02 mm	±0.15	0.25 mm
7135-3900	Ø3600–3900 mm	0.02 mm	±0.20	0.25 mm
7135-4200	Ø3900–4200 mm	0.02 mm	±0.20	0.25 mm
7135-4500B	Ø4200–4500 mm	0.02 mm	±0.20	0.25 mm
7135-4800	Ø4500–4800 mm	0.02 mm	±0.20	0.25 mm
7135-5100	Ø4800–5100 mm	0.02 mm	±0.005%L	0.25 mm
7135-5400	Ø5100–5400 mm	0.02 mm	±0.005%L	0.25 mm
7135-5700	Ø5400–5700 mm	0.02 mm	±0.005%L	0.25 mm
7135-6000B	Ø5700–6000 mm	0.02 mm	±0.005%L	0.25 mm
7135-6300	Ø6000–6300 mm	0.02 mm	±0.005%L	0.25 mm
7135-6600	Ø6300–6600 mm	0.02 mm	±0.005%L	0.25 mm
7135-6900	Ø6600–6900 mm	0.02 mm	±0.005%L	0.25 mm
7135-7200	Ø6900–7200 mm	0.02 mm	±0.005%L	0.25 mm
7135-7500B	Ø7200–7500 mm	0.02 mm	±0.005%L	0.25 mm
7135-7800	Ø7500–7800 mm	0.02 mm	±0.005%L	0.25 mm
7135-8100	Ø7800–8100 mm	0.02 mm	±0.005%L	0.25 mm
7135-8400	Ø8100–8400 mm	0.02 mm	±0.005%L	0.25 mm
7135-8700	Ø8400–8700 mm	0.02 mm	±0.005%L	0.25 mm
7135-9000	Ø8700–9000 mm	0.02 mm	±0.005%L	0.25 mm
7135-9300	Ø9000–9300 mm	0.02 mm	±0.005%L	0.25 mm

راهنمای انتخاب

نوع استاندارد و دسته‌بلند را بر اساس روش کار و مدل موردنیاز انتخاب کنید؛ کدهای هر نوع با هم یکسان نیستند.
ضخامت ۰٫۱۰ میلی‌متر برای کدهای 7135-35، 7135-55، 7135-80 و 7135-55B است؛ ضخامت بقیهٔ کدها ۰٫۲۵ میلی‌متر است.
برای برخی از مدل‌های قطر بزرگ، دقت به‌صورت ±۰٫۰۰۵٪L اعلام شده است؛ L طول واقعی اندازه‌گیری‌شده بر حسب میلی‌متر است.
درجه‌بندی و دقت هر کد در جدول آمده؛ پیش از خرید کد را با بازهٔ قطر و دقت موردنیاز تطبیق دهید.

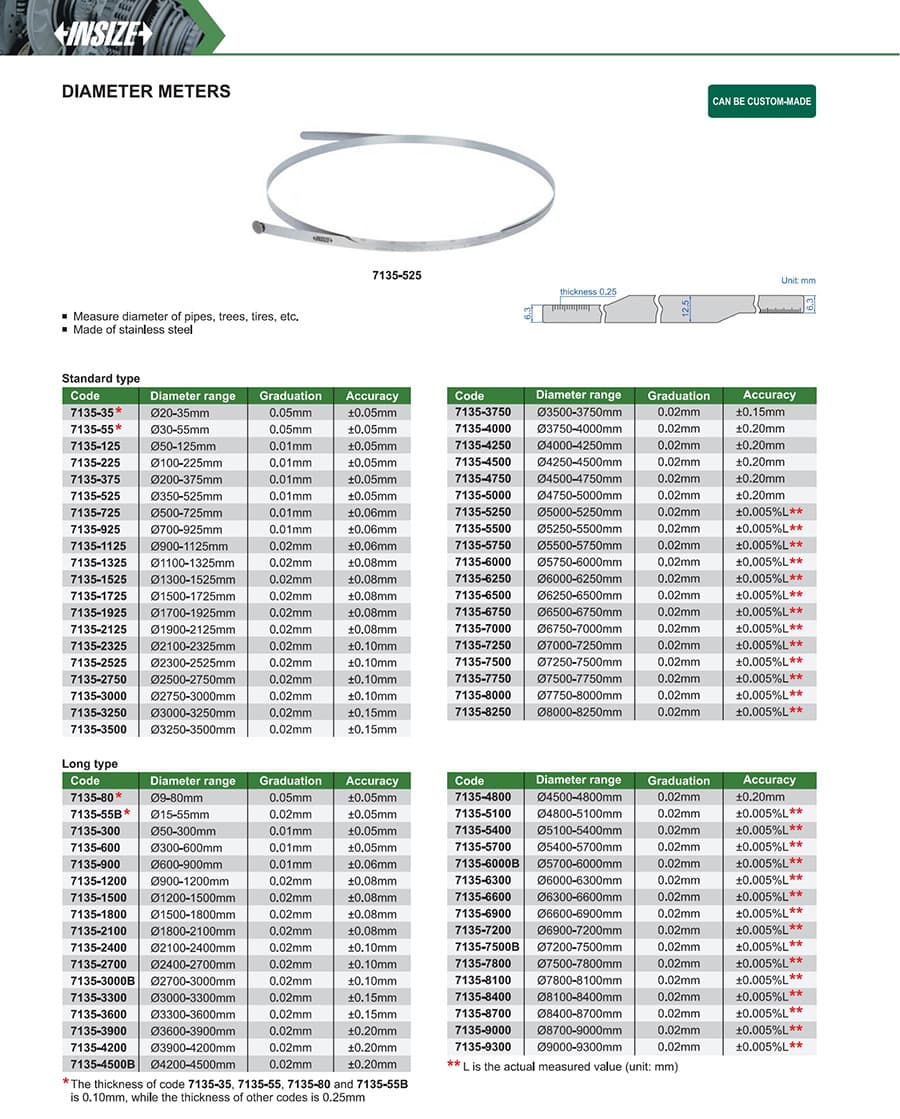

برای انتخاب طول یا ساخت سفارشی، شرایط را از فروشنده استعلام کنید. کاتالوگ سازنده شامل نقشه و جدول کامل سری است.

دانلود کاتالوگ محصول (PDF)

جزئیات فنی

مشخصات محصول

۴ مورد

کد7135-35، 7135-55، 7135-125، 7135-225، 7135-375، 7135-525، 7135-725، 7135-925، 7135-1125، 7135-1325، 7135-1525، 7135-1725، 7135-1925، 7135-2125، 7135-2325، 7135-2525، 7135-2750، 7135-3000، 7135-3250، 7135-3500، 7135-3750، 7135-4000، 7135-4250، 7135-4500، 7135-4750، 7135-5000، 7135-5250، 7135-5500، 7135-5750، 7135-6000، 7135-6250، 7135-6500، 7135-6750، 7135-7000، 7135-7250، 7135-7500، 7135-7750، 7135-8000، 7135-8250، 7135-80، 7135-55B، 7135-300، 7135-600، 7135-900، 7135-1200، 7135-1500، 7135-1800، 7135-2100، 7135-2400، 7135-2700، 7135-3000B، 7135-3300، 7135-3600، 7135-3900، 7135-4200، 7135-4500B، 7135-4800، 7135-5100، 7135-5400، 7135-5700، 7135-6000B، 7135-6300، 7135-6600، 7135-6900، 7135-7200، 7135-7500B، 7135-7800، 7135-8100، 7135-8400، 7135-8700، 7135-9000، 7135-9300

دقت±0.05mm، ±0.06mm، ±0.08mm، ±0.10mm، ±0.15mm، ±0.20mm، 0.005% L

تقسیم‌بندی0.05mm، 0.01mm، 0.02mm

محدوده قطرØ20-35mm، Ø30-55mm، Ø50-125mm، Ø100-225mm، Ø200-375mm، Ø350-525mm، Ø500-725mm، Ø700-925mm، Ø900-1125mm، Ø1100-1325mm، Ø1300-1525mm، Ø1500-1725mm، Ø1700-1925mm، Ø1900-2125mm، Ø2100-2325mm، Ø2300-2525mm، Ø2500-2750mm، Ø2750-3000mm، Ø3000-3250mm، Ø3250-3500mm، Ø3500-3750mm، Ø3750-4000mm، Ø4000-4250mm، Ø4250-4500mm، Ø4500-4750mm، Ø4750-5000mm، Ø5000-5250mm، Ø5250-5500mm، Ø5500-5750mm، Ø5750-6000mm، Ø6000-6250mm، Ø6250-6500mm، Ø6500-6750mm، Ø6750-7000mm، Ø7000-7250mm، Ø7250-7500mm، Ø7500-7750mm، Ø7750-8000mm، Ø8000-8250mm، Ø9-80mm، Ø15-55mm، Ø50-300mm، Ø300-600mm، Ø600-900mm، Ø900-1200mm، Ø1200-1500mm، Ø1500-1800mm، Ø1800-2100mm، Ø2100-2400mm، Ø2400-2700mm، Ø2700-3000mm، Ø3000-3300mm، Ø3300-3600mm، Ø3600-3900mm، Ø3900-4200mm، Ø4200-4500mm، Ø4500-4800mm، Ø4800-5100mm، Ø5100-5400mm، Ø5400-5700mm، Ø5700-6000mm، Ø6000-6300mm، Ø6300-6600mm، Ø6600-6900mm، Ø6900-7200mm، Ø7200-7500mm، Ø7500-7800mm، Ø7800-8100mm، Ø8100-8400mm، Ø8400-8700mm، Ø8700-9000mm، Ø9000-9300mm
