Inner Diameter Meters
متر قطر داخلی فولادی اینسایز 7155 برای قطرهای ۵۰ تا ۳۰۰۰ میلیمتر؛ ۱۶ کد با درجه‌بندی ۰٫۰۲ میلیمتر و دقت ±۰٫۰۵ تا ±۰٫۱۰ میلیمتر. ضخامت نوار در دو کد نخست متفاوت است.
متر قطر داخلی اینسایز سری 7155 برای اندازهگیری قطر داخلی قطعات استوانه‌ای در بازه‌های بزرگ به‌کار می‌رود. این مدل از فولاد زنگ‌نزن ساخته شده و مقیاس آن برای قرائت قطر داخلی درجه‌بندی شده است. هر کد، بازهٔ اندازهگیری جداگانه دارد؛ بازهٔ کلی خانواده از ۵۰ تا ۳۰۰۰ میلیمتر است.
| کد | بازهٔ قطر داخلی | درجه‌بندی | دقت |
|---|---|---|---|
| 7155-100 | Ø50 تا 100 میلیمتر | ۰٫۰۲ میلیمتر | ±0.05 میلیمتر |
| 7155-200 | Ø100 تا 200 میلیمتر | ۰٫۰۲ میلیمتر | ±0.05 میلیمتر |
| 7155-300 | Ø200 تا 300 میلیمتر | ۰٫۰۲ میلیمتر | ±0.05 میلیمتر |
| 7155-500 | Ø300 تا 500 میلیمتر | ۰٫۰۲ میلیمتر | ±0.05 میلیمتر |
| 7155-700 | Ø500 تا 700 میلیمتر | ۰٫۰۲ میلیمتر | ±0.06 میلیمتر |
| 7155-900 | Ø700 تا 900 میلیمتر | ۰٫۰۲ میلیمتر | ±0.06 میلیمتر |
| 7155-1100 | Ø900 تا 1100 میلیمتر | ۰٫۰۲ میلیمتر | ±0.06 میلیمتر |
| 7155-1300 | Ø1100 تا 1300 میلیمتر | ۰٫۰۲ میلیمتر | ±0.08 میلیمتر |
| 7155-1500 | Ø1300 تا 1500 میلیمتر | ۰٫۰۲ میلیمتر | ±0.08 میلیمتر |
| 7155-1700 | Ø1500 تا 1700 میلیمتر | ۰٫۰۲ میلیمتر | ±0.08 میلیمتر |
| 7155-1900 | Ø1700 تا 1900 میلیمتر | ۰٫۰۲ میلیمتر | ±0.08 میلیمتر |
| 7155-2100 | Ø1900 تا 2100 میلیمتر | ۰٫۰۲ میلیمتر | ±0.08 میلیمتر |
| 7155-2300 | Ø2100 تا 2300 میلیمتر | ۰٫۰۲ میلیمتر | ±0.10 میلیمتر |
| 7155-2500 | Ø2300 تا 2500 میلیمتر | ۰٫۰۲ میلیمتر | ±0.10 میلیمتر |
| 7155-2750 | Ø2500 تا 2750 میلیمتر | ۰٫۰۲ میلیمتر | ±0.10 میلیمتر |
| 7155-3000 | Ø2750 تا 3000 میلیمتر | ۰٫۰۲ میلیمتر | ±0.10 میلیمتر |

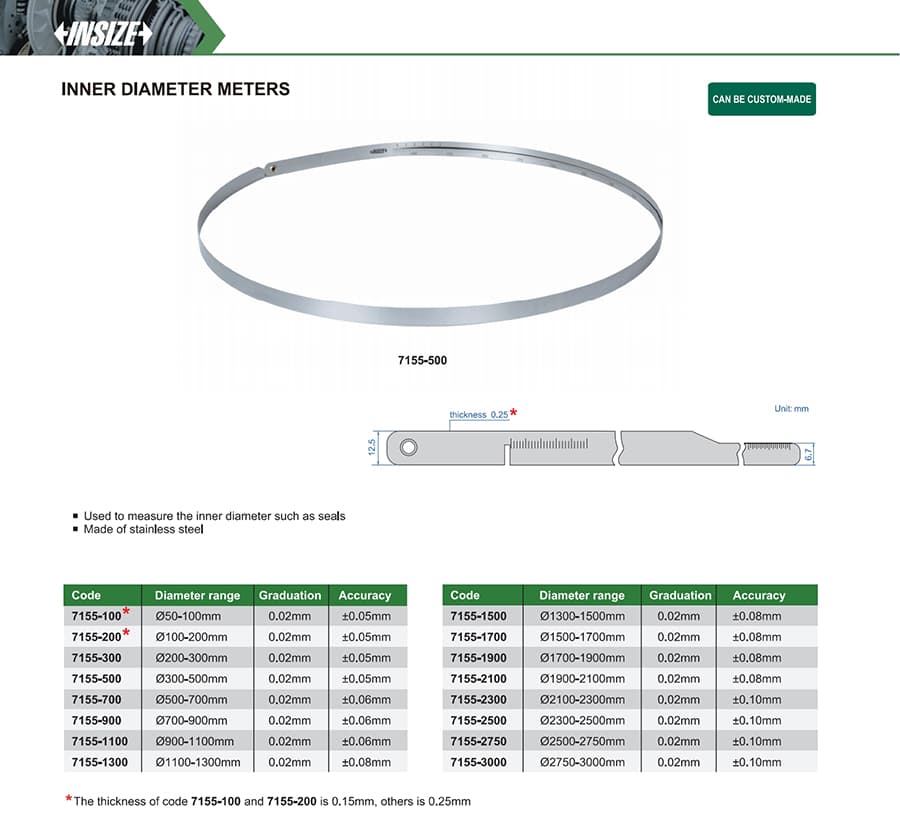

دقت با افزایش بازهٔ قطر تغییر می‌کند. پیش از انتخاب، هم قطر واقعی قطعه و هم دقت موردنیاز را با ردیف همان کد تطبیق دهید. نقشه و جدول سازنده از لینک کاتالوگ زیر قابل دریافت است.
