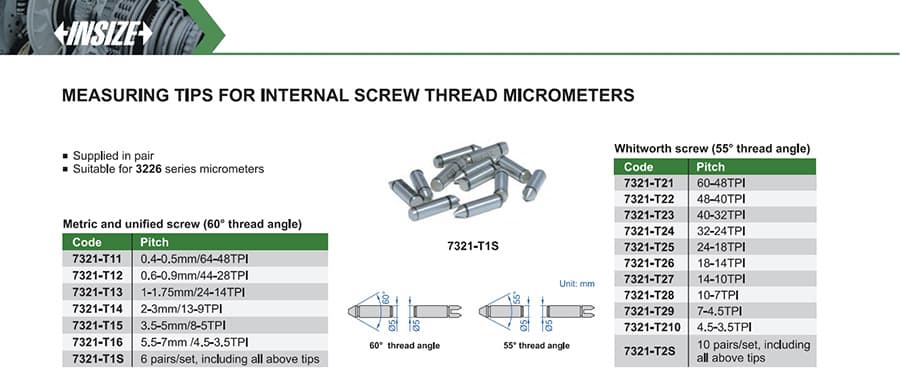

Measuring Tips For Internal Screw Thread Micrometers
نوکهای جفتی برای میکرومتر داخل‌سنج رزوهٔ اینسایز سری 3226؛ نسخه‌های متریک/Unified با زاویهٔ ۶۰° و ویتورث با زاویهٔ ۵۵°، برحسب گام رزوه.
نوکهای اندازهگیری اینسایز سری 7321 برای استفاده با میکرومتر داخل‌سنج رزوهٔ سری 3226 طراحی شده‌اند. هر نسخه به‌صورت یک جفت عرضه می‌شود و باید براساس زاویه و گام رزوه انتخاب شود. نسخه‌های ۶۰ درجه برای رزوه‌های متریک و Unified و نسخه‌های ۵۵ درجه برای رزوه‌های ویتورث هستند.
| کد | گام قابل‌اندازه‌گیری |
|---|---|
| 7321-T11 | ۰٫۴ تا ۰٫۵ میلی‌متر / ۶۴ تا ۴۸ TPI |
| 7321-T12 | ۰٫۶ تا ۰٫۹ میلی‌متر / ۴۴ تا ۲۸ TPI |
| 7321-T13 | ۱ تا ۱٫۷۵ میلی‌متر / ۲۴ تا ۱۴ TPI |
| 7321-T14 | ۲ تا ۳ میلی‌متر / ۱۳ تا ۹ TPI |
| 7321-T15 | ۳٫۵ تا ۵ میلی‌متر / ۸ تا ۵ TPI |
| 7321-T16 | ۵٫۵ تا ۷ میلی‌متر / ۴٫۵ تا ۳٫۵ TPI |
| 7321-T1S | مجموعهٔ ۶ جفتی شامل کدهای T11 تا T16 |
| کد | گام (TPI) |
|---|---|
| 7321-T21 | ۶۰ تا ۴۸ |
| 7321-T22 | ۴۸ تا ۴۰ |
| 7321-T23 | ۴۰ تا ۳۲ |
| 7321-T24 | ۳۲ تا ۲۴ |
| 7321-T25 | ۲۴ تا ۱۸ |
| 7321-T26 | ۱۸ تا ۱۴ |
| 7321-T27 | ۱۴ تا ۱۰ |
| 7321-T28 | ۱۰ تا ۷ |
| 7321-T29 | ۷ تا ۴٫۵ |
| 7321-T210 | ۴٫۵ تا ۳٫۵ |
| 7321-T2S | مجموعهٔ ۱۰ جفتی شامل کدهای T21 تا T210 |
TPI تعداد دنده در هر اینچ است. مجموعهٔ T1S برای گام‌های متریک/Unified و مجموعهٔ T2S برای گام‌های ویتورث ارائه می‌شود؛ هنگام سفارش، اندازه و استاندارد رزوهٔ قطعه را با کد نوک تطبیق دهید. این نوک‌ها لوازم جانبی‌اند و همراه استاندارد میکرومتر 3226 فرض نمی‌شوند.
