Anvils For Bore Gauges
مجموعه سندان‌های تعویضی بورگیج در ۹ کد؛ فولادی برای مدل 7350-10 و سرامیکی برای بقیه. هر کد بازه و تعداد مشخص دارد؛ انتخاب باید با مدل بورگیج سازگار باشد.

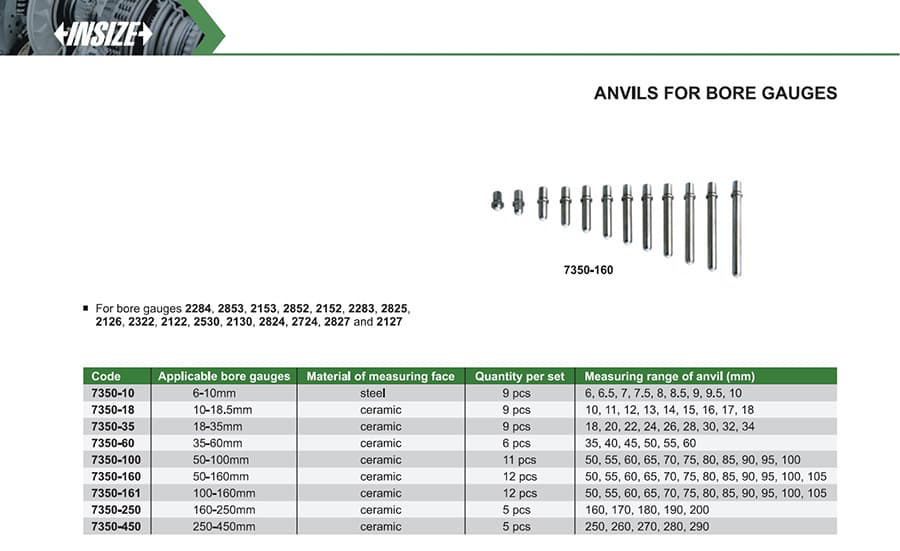

سری 7350 مجموعه سندان‌های تعویضی برای بعضی بورگیج‌های اینسایز است. این قطعات در اندازه‌های مختلف نصب می‌شوند تا ابزار برای قطر اسمی مناسب تنظیم شود؛ خودشان بورگیج کامل نیستند. سازنده سازگاری این خانواده را برای سری‌های 2852، 2152، 2322، 2122، 2127، 2724، 2825، 2126، 2824، 2853، 2153 و 2827 ذکر می‌کند. پیش از خرید، کد بورگیج و نوع اتصال را تطبیق دهید.
| کد ست | بازه بورگیج قابل استفاده | جنس سطح اندازه‌گیری | تعداد | اندازه سندان‌های درج‌شده (میلیمتر) |
|---|---|---|---|---|
| 7350-10 | ۶–۱۰ میلیمتر | فولاد | ۹ | ۶؛ ۶٫۵؛ ۷؛ ۷٫۵؛ ۸؛ ۸٫۵؛ ۹؛ ۹٫۵؛ ۱۰ |
| 7350-18 | ۱۰–۱۸٫۵ میلیمتر | سرامیک | ۹ | ۱۰ تا ۱۸ با گام ۱ |
| 7350-35 | ۱۸–۳۵ میلیمتر | سرامیک | ۹ | ۱۸ تا ۳۴ با گام ۲ |
| 7350-60 | ۳۵–۶۰ میلیمتر | سرامیک | ۶ | ۳۵؛ ۴۰؛ ۴۵؛ ۵۰؛ ۵۵؛ ۶۰ |
| 7350-100 | ۵۰–۱۰۰ میلیمتر | سرامیک | ۱۱ | ۵۰ تا ۱۰۰ با گام ۵ |
| 7350-160 | ۵۰–۱۶۰ میلیمتر | سرامیک | ۱۲ | ۵۰ تا ۱۰۵ با گام ۵ |
| 7350-161 | ۱۰۰–۱۶۰ میلیمتر | سرامیک | ۱۲ | ۵۰ تا ۱۰۵ با گام ۵ (طبق جدول سازنده؛ نیازمند تأیید) |
| 7350-250 | ۱۶۰–۲۵۰ میلیمتر | سرامیک | ۵ | ۱۶۰؛ ۱۷۰؛ ۱۸۰؛ ۱۹۰؛ ۲۰۰ |
| 7350-450 | ۲۵۰–۴۵۰ میلیمتر | سرامیک | ۵ | ۲۵۰؛ ۲۶۰؛ ۲۷۰؛ ۲۸۰؛ ۲۹۰ |
مدل 7350-10 فولادی و هشت کد دیگر سرامیکی‌اند. تعداد قطعات و گام اندازه‌ها برای هر ست متفاوت است؛ برای مثال 7350-60 شش قطعه با گام ۵ میلیمتر دارد و 7350-35 نه قطعه با گام ۲ میلیمتر.
نیاز به تأیید سازنده: جدول فعلی برای 7350-161 بازه کاربرد ۱۰۰–۱۶۰ میلیمتر را می‌نویسد، اما اندازه‌های سندان همان ۵۰ تا ۱۰۵ میلیمتر را فهرست می‌کند که با بازه کاربرد درج‌شده هم‌خوانی ظاهری ندارد. تا دریافت توضیح رسمی، این کد را بدون تأیید اندازه قطعه و سازگاری به‌عنوان انتخاب قطعی پیشنهاد نمی‌کنیم.
