Measuring Tips For Internal Screw Thread Micrometers
نوکهای جفتی از فولاد سخت برای میکرومتر رزوه داخلی اینسایز سری 3641؛ انتخاب بین زاویهٔ ۶۰ درجه متریک/اینچی یا ۵۵ درجه ویتورث، با ساق ۵ یا ۱۳٫۵ میلی‌متری.

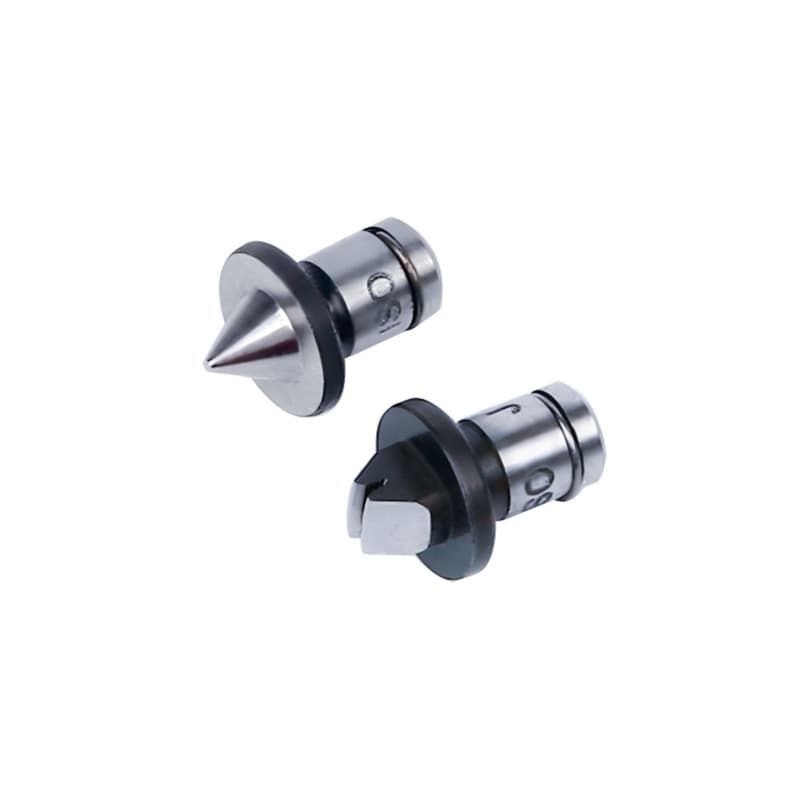

نوکهای اندازهگیری اینسایز مدل 7385، لوازم جانبی میکرومتر رزوه داخلی سری 3641 هستند و برای تماس با پروفیل رزوه و سنجش قطر گام رزوهٔ داخلی به‌کار می‌روند. این نوک‌ها از فولاد سخت ساخته شده و به‌صورت جفت عرضه می‌شوند؛ جزو اقلام استاندارد میکرومتر 3641 نیستند و باید جداگانه انتخاب شوند.
پیش از سفارش، زاویه و استاندارد رزوه، گام رزوه و طول ساق موردنیاز را با کد نوک تطبیق دهید. زاویهٔ ۶۰ درجه برای رزوه‌های متریک و Unified و زاویهٔ ۵۵ درجه برای رزوه‌های ویتورث است. در کدهای زیر، پسوند A ساق ۱۳٫۵ میلی‌متری و پسوند B ساق ۵ میلی‌متری را مشخص می‌کند؛ قطر ساق ۳٫۵ میلی‌متر است.

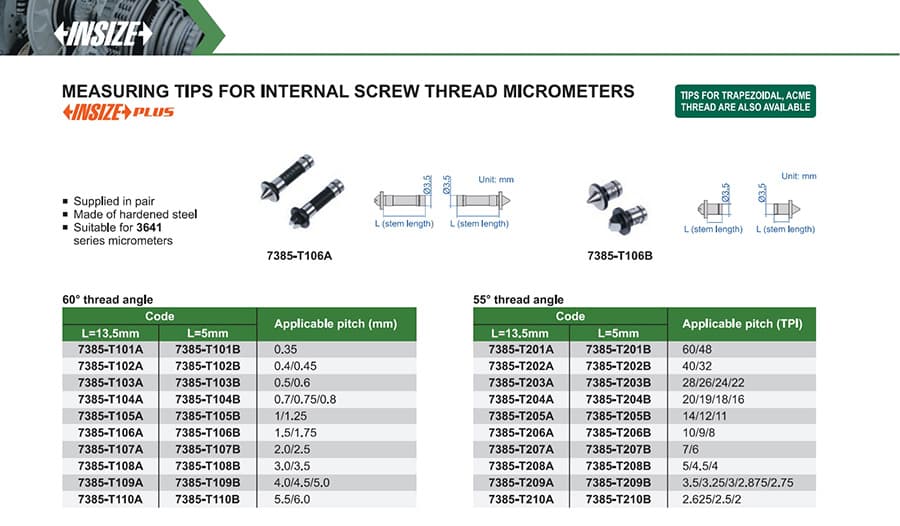

| کد با ساق ۱۳٫۵ میلی‌متر | کد با ساق ۵ میلی‌متر | گام قابل‌اندازه‌گیری |
|---|---|---|
| 7385-T101A | 7385-T101B | ۰٫۳۵ میلی‌متر |
| 7385-T102A | 7385-T102B | ۰٫۴ و ۰٫۴۵ میلی‌متر |
| 7385-T103A | 7385-T103B | ۰٫۵ و ۰٫۶ میلی‌متر |
| 7385-T104A | 7385-T104B | ۰٫۷، ۰٫۷۵ و ۰٫۸ میلی‌متر |
| 7385-T105A | 7385-T105B | ۱ و ۱٫۲۵ میلی‌متر |
| 7385-T106A | 7385-T106B | ۱٫۵ و ۱٫۷۵ میلی‌متر |
| 7385-T107A | 7385-T107B | ۲ و ۲٫۵ میلی‌متر |
| 7385-T108A | 7385-T108B | ۳ و ۳٫۵ میلی‌متر |
| 7385-T109A | 7385-T109B | ۴، ۴٫۵ و ۵ میلی‌متر |
| 7385-T110A | 7385-T110B | ۵٫۵ و ۶ میلی‌متر |
| کد با ساق ۱۳٫۵ میلی‌متر | کد با ساق ۵ میلی‌متر | گام (TPI) |
|---|---|---|
| 7385-T201A | 7385-T201B | ۶۰ و ۴۸ |
| 7385-T202A | 7385-T202B | ۴۰ و ۳۲ |
| 7385-T203A | 7385-T203B | ۲۸، ۲۶، ۲۴ و ۲۲ |
| 7385-T204A | 7385-T204B | ۲۰، ۱۹، ۱۸ و ۱۶ |
| 7385-T205A | 7385-T205B | ۱۴، ۱۲ و ۱۱ |
| 7385-T206A | 7385-T206B | ۱۰، ۹ و ۸ |
| 7385-T207A | 7385-T207B | ۷ و ۶ |
| 7385-T208A | 7385-T208B | ۵، ۴٫۵ و ۴ |
| 7385-T209A | 7385-T209B | ۳٫۵، ۳٫۲۵، ۳، ۲٫۸۷۵ و ۲٫۷۵ |
| 7385-T210A | 7385-T210B | ۲٫۶۲۵، ۲٫۵ و ۲ |
TPI تعداد دنده در هر اینچ است. کد A یا B را براساس فضای دسترسی و طول ساق موردنیاز انتخاب کنید؛ اطمینان از سازگاری رزوه و نوک با هد میکرومتر برای دقت اندازهگیری ضروری است.
