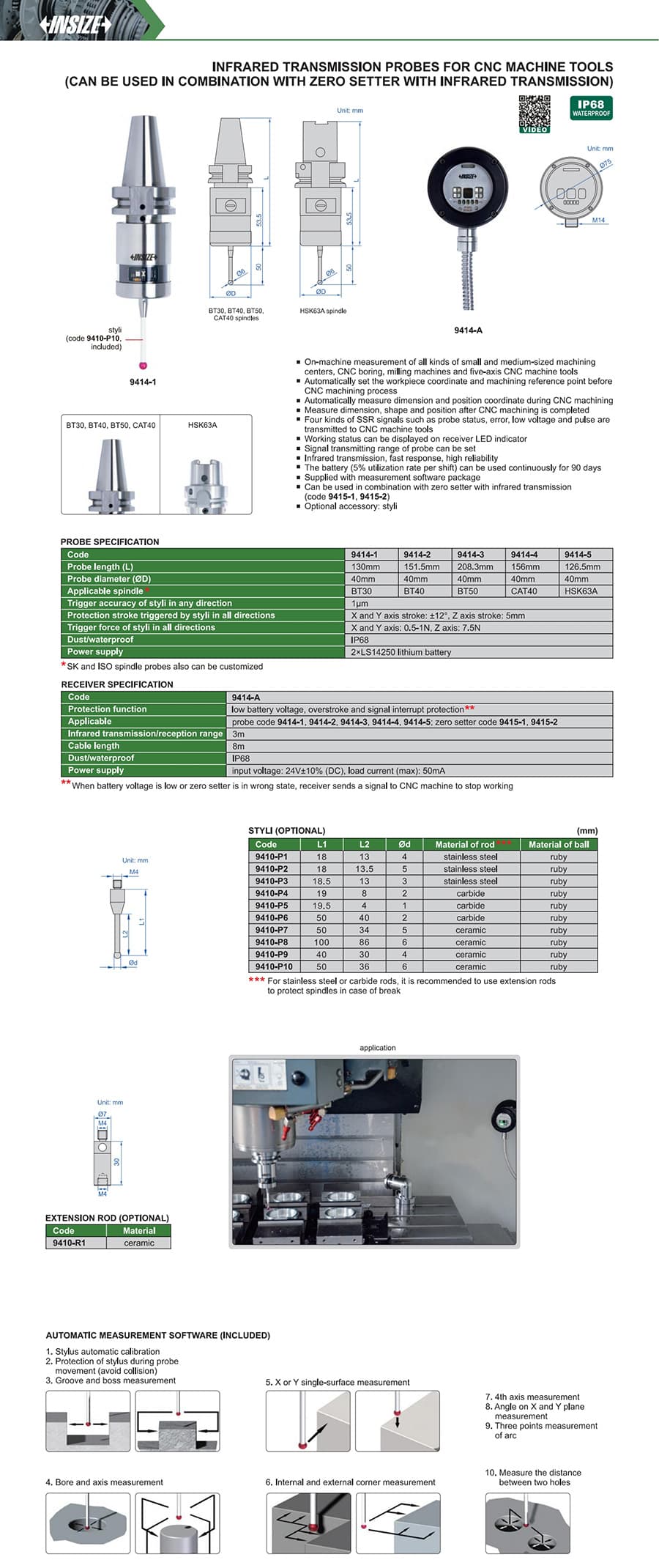

Infrared Transmission Probes for CNC Machine Tools (Can Be Used In Combination With Zero Setter With Infrared Transmission)
پروب اندازه‌گیری CNC با انتقال مادونقرمز و دقت تریگر ۱ میکرون؛ پنج نسخه برای BT30، BT40، BT50، CAT40 و HSK63A. گیرندهٔ 9414-A را با سیستم تطبیق دهید.
پروب لمسی مادونقرمز INSIZE 9414 برای اندازه‌گیری روی مراکز ماشین‌کاری، دستگاه‌های فرز و بورینگ CNC به‌کار می‌رود. این تاچ‌پروب می‌تواند برای تعیین مختصات قطعه و نقطهٔ مرجع، اندازه‌گیری ابعاد و موقعیت حین ماشین‌کاری و کنترل پس از پایان کار استفاده شود. خانوادهٔ 9414 پنج نسخه دارد که تفاوت اصلی آن‌ها در نوع اتصال اسپیندل است.
| کد مدل | اتصال اسپیندل | طول پروب | قطر پروب | دقت تریگر |
|---|---|---|---|---|
| 9414-1 | BT30 | ۱۳۰ میلی‌متر | ۴۰ میلی‌متر | ۱ میکرون |
| 9414-2 | BT40 | ۱۵۱٫۵ میلی‌متر | ۴۰ میلی‌متر | ۱ میکرون |
| 9414-3 | BT50 | ۲۰۸٫۳ میلی‌متر | ۴۰ میلی‌متر | ۱ میکرون |
| 9414-4 | CAT40 | ۱۵۶ میلی‌متر | ۴۰ میلی‌متر | ۱ میکرون |
| 9414-5 | HSK63A | ۱۲۶٫۵ میلی‌متر | ۴۰ میلی‌متر | ۱ میکرون |

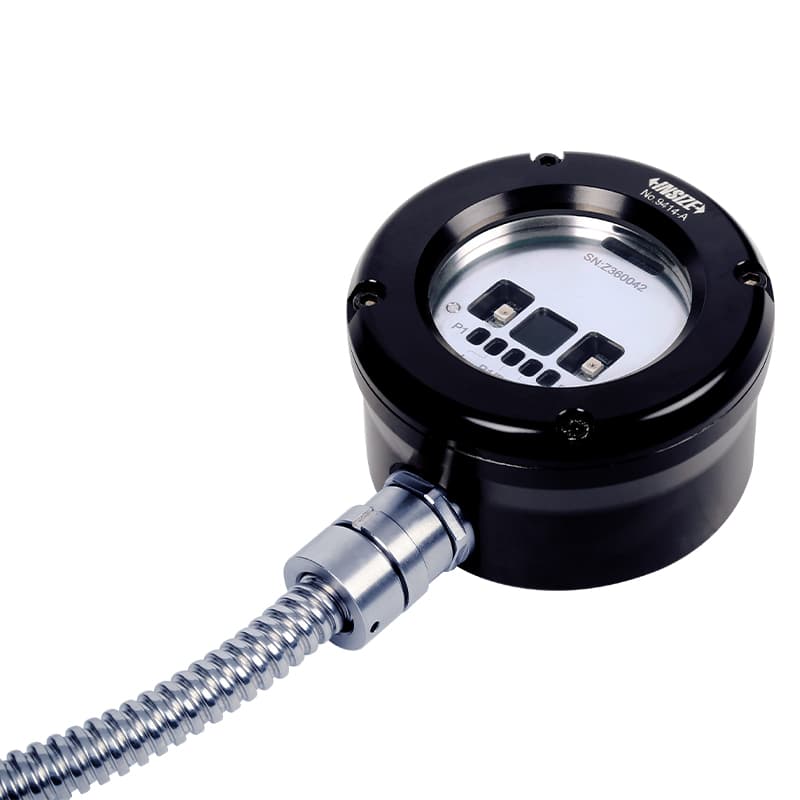

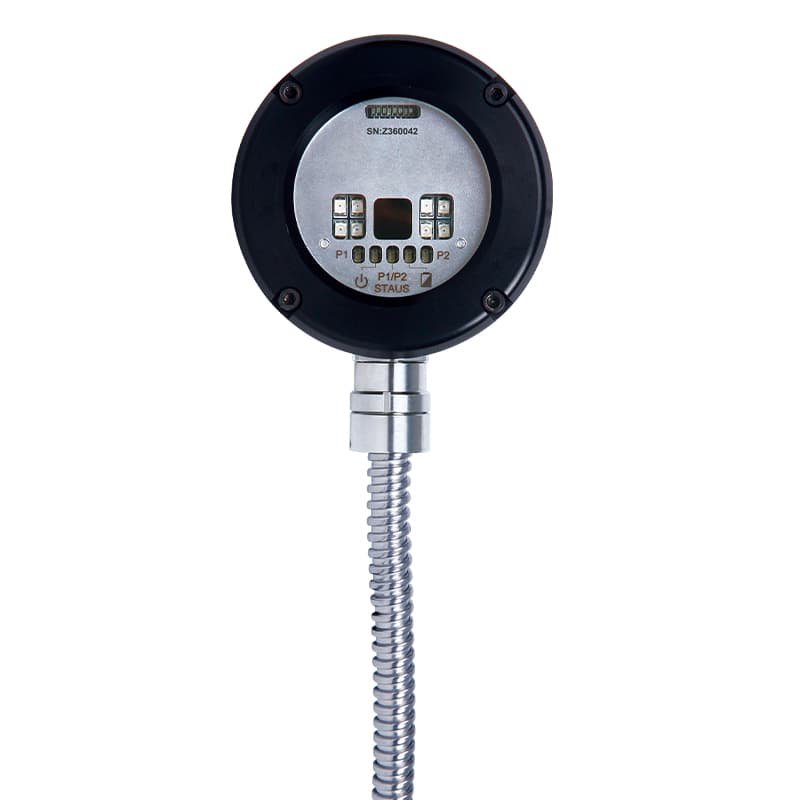

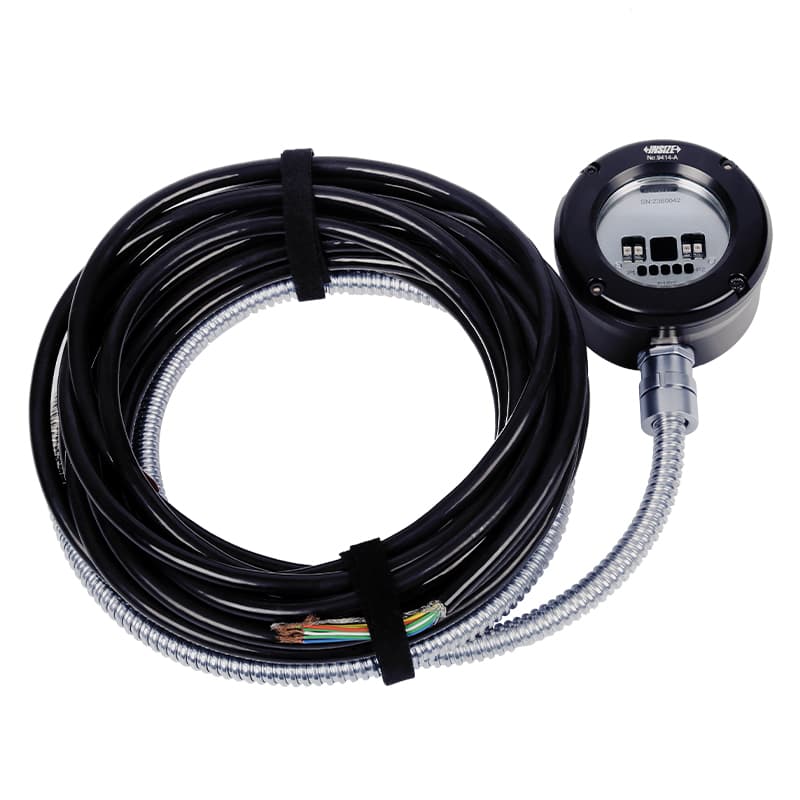

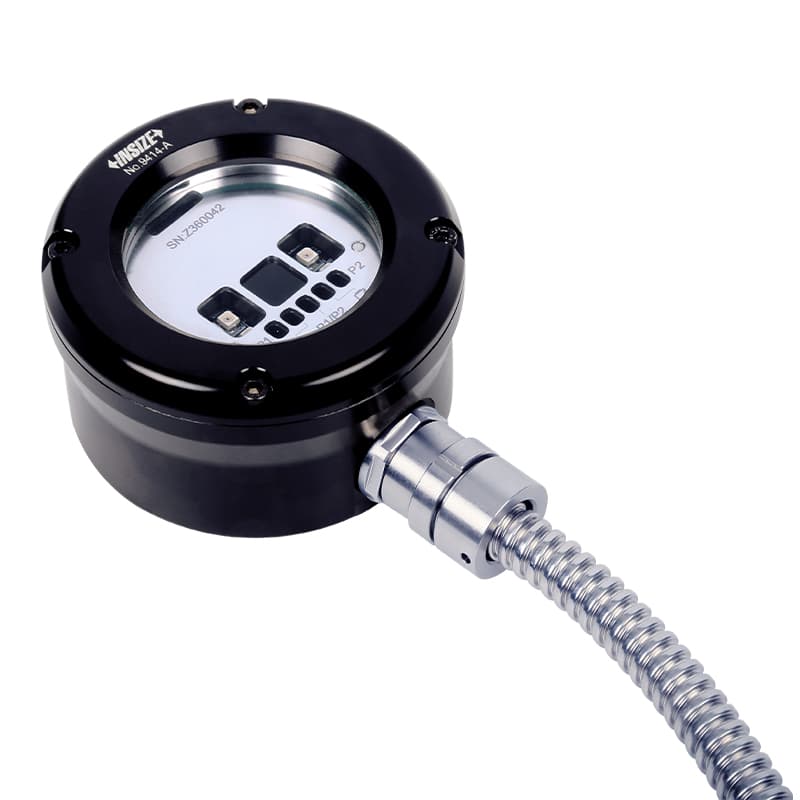

نکتهٔ انتخاب: کد 9414 پروب اندازه‌گیری قطعه است، نه صفرکن طول ابزار. این پروب می‌تواند در ترکیب با صفرکن مادونقرمز 9415 استفاده شود؛ نوع اسپیندل، گیرندهٔ 9414-A، کنترلر و سیگنال‌های CNC و اقلام داخل بسته را پیش از سفارش تطبیق دهید.
