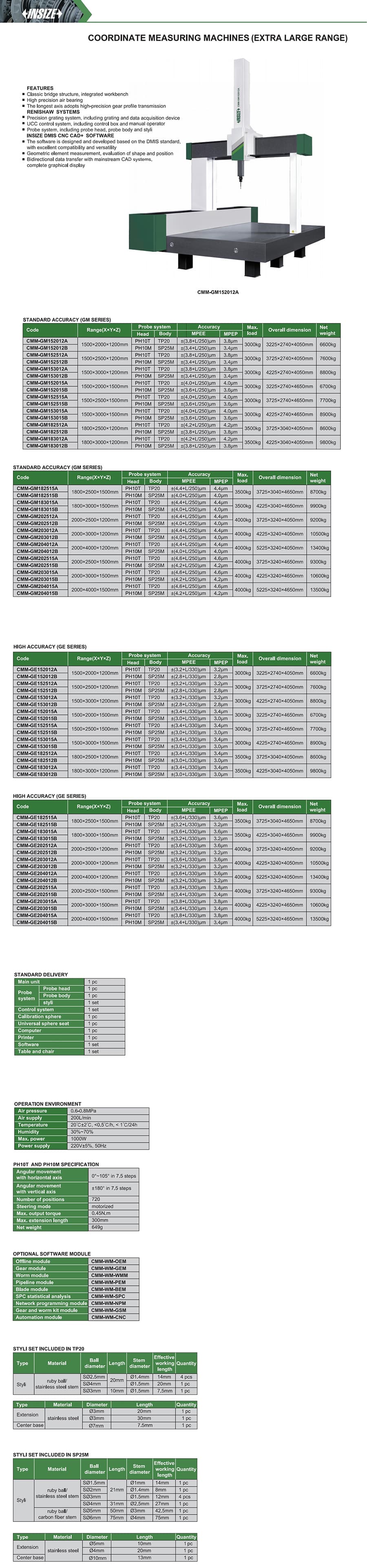

Coordinate Measuring Machines (Extra Large Range)
ساختار پل کلاسیک، میز کار یکپارچه؛ بلبرینگ هوا با دقت بالا؛ طولانی ترین محور از انتقال مشخصات دنده با دقت بالا استفاده می کند
دستگاه‌های اندازه گیری مختصات (محدوده بسیار بزرگ) اینسایز با کد مدل CMM-GM/GE Series در گروه CMM قرار می‌گیرد و برای اندازهگیری مختصات و ابعاد هندسی قطعات با دستگاه CMM به کار می‌رود. طبق اطلاعات رسمی، محدودهٔ اندازهگیری 1500×2000×1200mm، 1500×2500×1200mm، 1500×3000×1200mm، دقت ±(3.8+L/250)µm، ±(3.4+L/250)μm، ±(3.4+L/250)µm است. ویژگی‌های اعلام‌شده برای این مدل عبارت‌اند از: ساختار پل کلاسیک، میز کار یکپارچه؛ بلبرینگ هوا با دقت بالا؛ طولانی ترین محور از انتقال مشخصات دنده با دقت بالا استفاده می کند. برای انتخاب نسخهٔ مناسب، کد مدل و مشخصات فنی هر ردیف را با نیاز اندازهگیری خود تطبیق دهید.
| کد | محدوده اندازهگیری | دقت | نوع | سیستم پروب |
|---|---|---|---|---|
| CMM-GM152012A | 1500×2000×1200mm | ±(3.8+L/250)μm | سری GM | PH10T/TP20 |
| CMM-GM152012B | 1500×2000×1200mm | ±(3.4+L/250)μm | سری GM | PH10M/SP25M |
| CMM-GM152512A | 1500×2500×1200mm | ±(3.8+L/250)μm | سری GM | PH10T/TP20 |
| CMM-GM152512B | 1500×2500×1200mm | ±(3.4+L/250)μm | سری GM | PH10M/SP25M |
| CMM-GM153012A | 1500×3000×1200mm | ±(3.8+L/250)μm | سری GM | PH10T/TP20 |
| CMM-GM153012B | 1500×3000×1200mm | ±(3.4+L/250)μm | سری GM | PH10M/SP25M |
| CMM-GM152015A | 1500×2000×1500mm | ±(4.0+L/250)μm | سری GM | PH10T/TP20 |
| CMM-GM152015B | 1500×2000×1500mm | ±(3.6+L/250)μm | سری GM | PH10M/SP25M |
| CMM-GM152515A | 1500×2500×1500mm | ±(4.0+L/250)μm | سری GM | PH10T/TP20 |
| CMM-GM152515B | 1500×2500×1500mm | ±(3.6+L/250)μm | سری GM | PH10M/SP25M |
| CMM-GM153015A | 1500×3000×1500mm | ±(4.0+L/250)μm | سری GM | PH10T/TP20 |
| CMM-GM153015B | 1500×3000×1500mm | ±(3.6+L/250)μm | سری GM | PH10M/SP25M |
| CMM-GM182512A | 1800×2500×1200mm | ±(4.2+L/250)μm | سری GM | PH10T/TP20 |
| CMM-GM182512B | 1800×2500×1200mm | ±(3.8+L/250)μm | سری GM | PH10M/SP25M |
| CMM-GM183012A | 1800×3000×1200mm | ±(4.2+L/250)μm | سری GM | PH10T/TP20 |
| CMM-GM183012B | 1800×3000×1200mm | ±(3.8+L/250)μm | سری GM | PH10M/SP25M |
| CMM-GM182515A | 1800×2500×1500mm | ±(4.4+L/250)μm | سری GM | PH10T/TP20 |
| CMM-GM182515B | 1800×2500×1500mm | ±(4.0+L/250)μm | سری GM | PH10M/SP25M |
| CMM-GM183015A | 1800×3000×1500mm | ±(4.4+L/250)μm | سری GM | PH10T/TP20 |
| CMM-GM183015B | 1800×3000×1500mm | ±(4.0+L/250)μm | سری GM | PH10M/SP25M |
| CMM-GM202512A | 2000×2500×1200mm | ±(4.4+L/250)μm | سری GM | PH10T/TP20 |
| CMM-GM202512B | 2000×2500×1200mm | ±(4.0+L/250)μm | سری GM | PH10M/SP25M |
| CMM-GM203012A | 2000×3000×1200mm | ±(4.4+L/250)μm | سری GM | PH10T/TP20 |
| CMM-GM203012B | 2000×3000×1200mm | ±(4.0+L/250)μm | سری GM | PH10M/SP25M |
| CMM-GM204012A | 2000×4000×1200mm | ±(4.4+L/250)μm | سری GM | PH10T/TP20 |
| CMM-GM204012B | 2000×4000×1200mm | ±(4.0+L/250)μm | سری GM | PH10M/SP25M |
| CMM-GM202515A | 2000×2500×1500mm | ±(4.6+L/250)μm | سری GM | PH10T/TP20 |
| CMM-GM202515B | 2000×2500×1500mm | ±(4.2+L/250)μm | سری GM | PH10M/SP25M |
| CMM-GM203015A | 2000×3000×1500mm | ±(4.6+L/250)μm | سری GM | PH10T/TP20 |
| CMM-GM203015B | 2000×3000×1500mm | ±(4.2+L/250)μm | سری GM | PH10M/SP25M |
| CMM-GM204015A | 2000×4000×1500mm | ±(4.6+L/250)μm | سری GM | PH10T/TP20 |
| CMM-GM204015B | 2000×4000×1500mm | ±(4.2+L/250)μm | سری GM | PH10M/SP25M |
| CMM-GE152012A | 1500×2000×1200mm | ±(3.2+L/330)μm | سری جنرال الکتریک | PH10T/TP20 |
| CMM-GE152012B | 1500×2000×1200mm | ±(2.8+L/330)μm | سری جنرال الکتریک | PH10M/SP25M |
| CMM-GE152512A | 1500×2500×1200mm | ±(3.2+L/330)μm | سری جنرال الکتریک | PH10T/TP20 |
| CMM-GE152512B | 1500×2500×1200mm | ±(2.8+L/330)μm | سری جنرال الکتریک | PH10M/SP25M |
| CMM-GE153012A | 1500×3000×1200mm | ±(3.2+L/330)μm | سری جنرال الکتریک | PH10T/TP20 |
| CMM-GE153012B | 1500×3000×1200mm | ±(2.8+L/330)μm | سری جنرال الکتریک | PH10M/SP25M |
| CMM-GE152015A | 1500×2000×1500mm | ±(3.4+L/330)μm | سری جنرال الکتریک | PH10T/TP20 |
| CMM-GE152015B | 1500×2000×1500mm | ±(3.0+L/330)μm | سری جنرال الکتریک | PH10M/SP25M |
| CMM-GE152515A | 1500×2500×1500mm | ±(3.4+L/330)μm | سری جنرال الکتریک | PH10T/TP20 |
| CMM-GE152515B | 1500×2500×1500mm | ±(3.0+L/330)μm | سری جنرال الکتریک | PH10M/SP25M |
| CMM-GE153015A | 1500×3000×1500mm | ±(3.4+L/330)μm | سری جنرال الکتریک | PH10T/TP20 |
| CMM-GE153015B | 1500×3000×1500mm | ±(3.0+L/330)μm | سری جنرال الکتریک | PH10M/SP25M |
| CMM-GE182512A | 1800×2500×1200mm | ±(3.4+L/330)μm | سری جنرال الکتریک | PH10T/TP20 |
| CMM-GE182512B | 1800×2500×1200mm | ±(3.0+L/330)μm | سری جنرال الکتریک | PH10M/SP25M |
| CMM-GE183012A | 1800×3000×1200mm | ±(3.4+L/330)μm | سری جنرال الکتریک | PH10T/TP20 |
| CMM-GE183012B | 1800×3000×1200mm | ±(3.0+L/330)μm | سری جنرال الکتریک | PH10M/SP25M |
| CMM-GE182515A | 1800×2500×1500mm | ±(3.6+L/330)μm | سری جنرال الکتریک | PH10T/TP20 |
| CMM-GE182515B | 1800×2500×1500mm | ±(3.2+L/330)μm | سری جنرال الکتریک | PH10M/SP25M |
| CMM-GE183015A | 1800×3000×1500mm | ±(3.6+L/330)μm | سری جنرال الکتریک | PH10T/TP20 |
| CMM-GE183015B | 1800×3000×1500mm | ±(3.2+L/330)μm | سری جنرال الکتریک | PH10M/SP25M |
| CMM-GE202512A | 2000×2500×1200mm | ±(3.6+L/330)μm | سری جنرال الکتریک | PH10T/TP20 |
| CMM-GE202512B | 2000×2500×1200mm | ±(3.2+L/330)μm | سری جنرال الکتریک | PH10M/SP25M |
| CMM-GE203012A | 2000×3000×1200mm | ±(3.6+L/330)μm | سری جنرال الکتریک | PH10T/TP20 |
| CMM-GE203012B | 2000×3000×1200mm | ±(3.2+L/330)μm | سری جنرال الکتریک | PH10M/SP25M |
| CMM-GE204012A | 2000×4000×1200mm | ±(3.6+L/330)μm | سری جنرال الکتریک | PH10T/TP20 |
| CMM-GE204012B | 2000×4000×1200mm | ±(3.2+L/330)μm | سری جنرال الکتریک | PH10M/SP25M |
| CMM-GE202515A | 2000×2500×1500mm | ±(3.8+L/330)μm | سری جنرال الکتریک | PH10T/TP20 |
| CMM-GE202515B | 2000×2500×1500mm | ±(3.4+L/330)μm | سری جنرال الکتریک | PH10M/SP25M |
| CMM-GE203015A | 2000×3000×1500mm | ±(3.8+L/330)μm | سری جنرال الکتریک | PH10T/TP20 |
| CMM-GE203015B | 2000×3000×1500mm | ±(3.4+L/330)μm | سری جنرال الکتریک | PH10M/SP25M |
| CMM-GE204015A | 2000×4000×1500mm | ±(3.8+L/330)μm | سری جنرال الکتریک | PH10T/TP20 |
| CMM-GE204015B | 2000×4000×1500mm | ±(3.4+L/330)μm | سری جنرال الکتریک | PH10M/SP25M |
