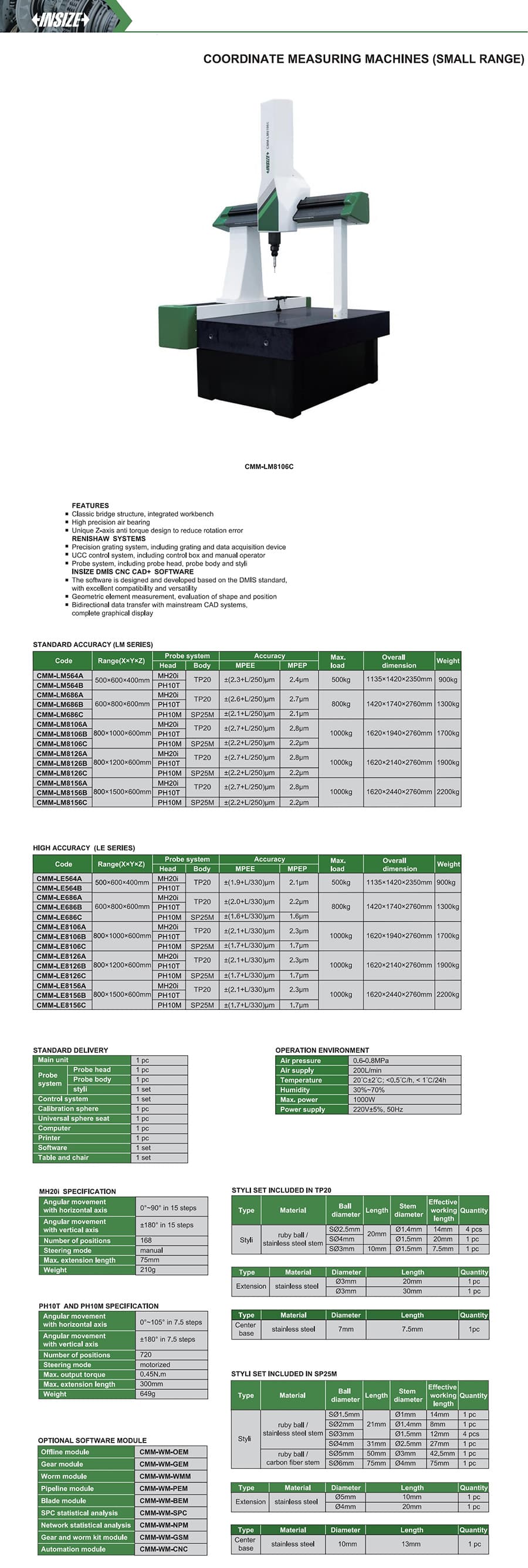

دانلود کاتالوگ محصولفایل PDF رسمی محصول

کد کالا: CMM-LM/LE Series

دستگاه اندازه‌گیری مختصاتی CMM با محدوده کوچک اینسایز سری CMM-LM/LE

Name: دستگاه اندازهگیری مختصاتی CMM با محدوده کوچک اینسایز سری CMM-LM/LE
Brand: INSIZE
SKU: CMM-LM/LE Series

Coordinate Measuring Machines (Small Range)

ساختار پل کلاسیک، میز کار یکپارچه؛ بلبرینگ هوا با دقت بالا؛ طراحی منحصر به فرد ضد گشتاور محور Z برای کاهش خطای چرخش

کد

محدوده اندازه‌گیری

دقت

نوع

سیستم پروب

معرفی محصول

توضیحات کامل محصول

دستگاه‌های اندازه گیری مختصات (محدوده کوچک) اینسایز با کد مدل CMM-LM/LE Series در گروه CMM قرار می‌گیرد و برای اندازه‌گیری مختصات و ابعاد هندسی قطعات با دستگاه CMM به کار می‌رود. طبق اطلاعات رسمی، محدودهٔ اندازه‌گیری 500×600×400mm، 600×800×600mm، 800×1000×600mm، دقت ±(2.3+L/250)μm، ±(2.6+L/250)μm، ±(2.1+L/250)μm است. ویژگی‌های اعلام‌شده برای این مدل عبارت‌اند از: ساختار پل کلاسیک، میز کار یکپارچه؛ بلبرینگ هوا با دقت بالا؛ طراحی منحصر به فرد ضد گشتاور محور Z برای کاهش خطای چرخش. برای انتخاب نسخهٔ مناسب، کد مدل و مشخصات فنی هر ردیف را با نیاز اندازه‌گیری خود تطبیق دهید.

ویژگی‌های محصول

ساختار پل کلاسیک، میز کار یکپارچه
بلبرینگ هوا با دقت بالا
طراحی منحصر به فرد ضد گشتاور محور Z برای کاهش خطای چرخش

جدول مشخصات فنی

کد	محدوده اندازه‌گیری	دقت	نوع	سیستم پروب
CMM-LM564A	500×600×400mm	±(2.3+L/250)μm	سری LM	MH20i/TP20
CMM-LM564B	500×600×400mm	±(2.3+L/250)μm	سری LM	PH10T/TP20
CMM-LM686A	600×800×600mm	±(2.6+L/250)μm	سری LM	MH20i/TP20
CMM-LM686B	600×800×600mm	±(2.6+L/250)μm	سری LM	PH10T/TP20
CMM-LM686C	600×800×600mm	±(2.1+L/250)μm	سری LM	PH10M/SP25M
CMM-LM8106A	800×1000×600mm	±(2.7+L/250)μm	سری LM	MH20i/TP20
CMM-LM8106B	800×1000×600mm	±(2.7+L/250)μm	سری LM	PH10T/TP20
CMM-LM8106C	800×1000×600mm	±(2.2+L/250)μm	سری LM	PH10M/SP25M
CMM-LM8126A	800×1200×600mm	±(2.7+L/250)μm	سری LM	MH20i/TP20
CMM-LM8126B	800×1200×600mm	±(2.7+L/250)μm	سری LM	PH10T/TP20
CMM-LM8126C	800×1200×600mm	±(2.2+L/250)μm	سری LM	PH10M/SP25M
CMM-LM8156A	800×1500×600mm	±(2.7+L/250)μm	سری LM	MH20i/TP20
CMM-LM8156B	800×1500×600mm	±(2.7+L/250)μm	سری LM	PH10T/TP20
CMM-LM8156C	800×1500×600mm	±(2.2+L/250)μm	سری LM	PH10M/SP25M
CMM-LE564A	500×600×400mm	±(1.9+L/330)μm	LE SERIES	MH20i/TP20
CMM-LE564B	500×600×400mm	±(1.9+L/330)μm	LE SERIES	PH10T/TP20
CMM-LE686A	600×800×600mm	±(2.0+L/330)μm	LE SERIES	MH20i/TP20
CMM-LE686B	600×800×600mm	±(2.0+L/330)μm	LE SERIES	PH10T/TP20
CMM-LE686C	600×800×600mm	±(1.6+L/330)μm	LE SERIES	PH10M/SP25M
CMM-LE8106A	800×1000×600mm	±(2.1+L/330)μm	LE SERIES	MH20i/TP20
CMM-LE8106B	800×1000×600mm	±(2.1+L/330)μm	LE SERIES	PH10T/TP20
CMM-LE8106C	800×1000×600mm	±(1.7+L/330)μm	LE SERIES	PH10M/SP25M
CMM-LE8126A	800×1200×600mm	±(2.1+L/330)μm	LE SERIES	MH20i/TP20
CMM-LE8126B	800×1200×600mm	±(2.1+L/330)μm	LE SERIES	PH10T/TP20
CMM-LE8126C	800×1200×600mm	±(1.7+L/330)μm	LE SERIES	PH10M/SP25M
CMM-LE8156A	800×1500×600mm	±(2.1+L/330)μm	LE SERIES	MH20i/TP20
CMM-LE8156B	800×1500×600mm	±(2.1+L/330)μm	LE SERIES	PH10T/TP20
CMM-LE8156C	800×1500×600mm	±(1.7+L/330)μm	LE SERIES	PH10M/SP25M

دانلود کاتالوگ محصول (PDF)

جزئیات فنی

مشخصات محصول

۵ مورد

کدCMM-LM564A، CMM-LM564B، CMM-LM686A، CMM-LM686B، CMM-LM686C، CMM-LM8106A، CMM-LM8106B، CMM-LM8106C، CMM-LM8126A، CMM-LM8126B، CMM-LM8126C، CMM-LM8156A، CMM-LM8156B، CMM-LM8156C، CMM-LE564A، CMM-LE564B، CMM-LE686A، CMM-LE686B، CMM-LE686C، CMM-LE8106A، CMM-LE8106B، CMM-LE8106C، CMM-LE8126A، CMM-LE8126B، CMM-LE8126C، CMM-LE8156A، CMM-LE8156B، CMM-LE8156C

محدوده اندازه‌گیری500×600×400mm، 600×800×600mm، 800×1000×600mm، 800×1200×600mm، 800×1500×600mm

دقت±(2.3+L/250)μm، ±(2.6+L/250)μm، ±(2.1+L/250)μm، ±(2.7+L/250)μm، ±(2.2+L/250)μm، ±(1.9+L/330)μm، ±(2.0+L/330)μm، ±(1.6+L/330)μm، ±(2.1+L/330)μm، ±(1.7+L/330)μm

نوعسری LM، LE SERIES

سیستم پروبMH20i/TP20، PH10T/TP20، PH10M/SP25M
