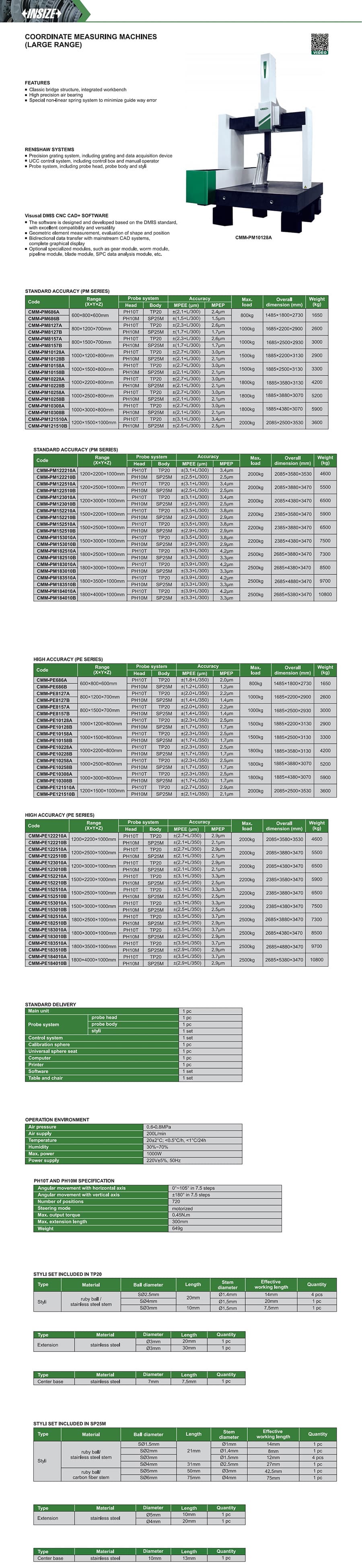

دانلود کاتالوگ محصولفایل PDF رسمی محصول

کد کالا: CMM-PM/PE Series

دستگاه اندازه‌گیری مختصاتی CMM با محدوده بزرگ اینسایز سری CMM-PM/PE

Name: دستگاه اندازهگیری مختصاتی CMM با محدوده بزرگ اینسایز سری CMM-PM/PE
Brand: INSIZE
SKU: CMM-PM/PE Series

Coordinate Measuring Machines (Large Range)

ساختار پل کلاسیک، میز کار یکپارچه؛ بلبرینگ هوا با دقت بالا؛ سیستم فنری غیر خطی ویژه برای به حداقل رساندن خطای راهنما

کد

محدوده اندازه‌گیری

دقت

نوع

سیستم پروب

معرفی محصول

توضیحات کامل محصول

دستگاه‌های اندازه گیری مختصات (محدوده بزرگ) اینسایز با کد مدل CMM-PM/PE Series در گروه CMM قرار می‌گیرد و برای اندازه‌گیری مختصات و ابعاد هندسی قطعات با دستگاه CMM به کار می‌رود. طبق اطلاعات رسمی، محدودهٔ اندازه‌گیری 600×800×600mm، 800×1200×700mm، 800×1500×700mm، دقت ±(2.1+L/300)μm، ±(1.5+L/300)μm، ±(2.3+L/300)μm است. ویژگی‌های اعلام‌شده برای این مدل عبارت‌اند از: ساختار پل کلاسیک، میز کار یکپارچه؛ بلبرینگ هوا با دقت بالا؛ سیستم فنری غیر خطی ویژه برای به حداقل رساندن خطای راهنما. برای انتخاب نسخهٔ مناسب، کد مدل و مشخصات فنی هر ردیف را با نیاز اندازه‌گیری خود تطبیق دهید.

ویژگی‌های محصول

ساختار پل کلاسیک، میز کار یکپارچه
بلبرینگ هوا با دقت بالا
سیستم فنری غیر خطی ویژه برای به حداقل رساندن خطای راهنما

جدول مشخصات فنی

کد	محدوده اندازه‌گیری	دقت	نوع	سیستم پروب
CMM-PM686A	600×800×600mm	±(2.1+L/300)μm	PM SERIES	PH10T/TP20
CMM-PM686B	600×800×600mm	±(1.5+L/300)μm	PM SERIES	PH10M/SP25M
CMM-PM8127A	800×1200×700mm	±(2.3+L/300)μm	PM SERIES	PH10T/TP20
CMM-PM8127B	800×1200×700mm	±(1.7+L/300)μm	PM SERIES	PH10M/SP25M
CMM-PM8157A	800×1500×700mm	±(2.3+L/300)μm	PM SERIES	PH10T/TP20
CMM-PM8157B	800×1500×700mm	±(1.7+L/300)μm	PM SERIES	PH10M/SP25M
CMM-PM10128A	1000×1200×800mm	±(2.7+L/300)μm	PM SERIES	PH10T/TP20
CMM-PM10128B	1000×1200×800mm	±(2.1+L/300)μm	PM SERIES	PH10M/SP25M
CMM-PM10158A	1000×1500×800mm	±(2.7+L/300)μm	PM SERIES	PH10T/TP20
CMM-PM10158B	1000×1500×800mm	±(2.1+L/300)μm	PM SERIES	PH10M/SP25M
CMM-PM10228A	1000×2200×800mm	±(2.7+L/300)μm	PM SERIES	PH10T/TP20
CMM-PM10228B	1000×2200×800mm	±(2.1+L/300)μm	PM SERIES	PH10M/SP25M
CMM-PM10258A	1000×2500×800mm	±(2.7+L/300)μm	PM SERIES	PH10T/TP20
CMM-PM10258B	1000×2500×800mm	±(2.1+L/300)μm	PM SERIES	PH10M/SP25M
CMM-PM10308A	1000×3000×800mm	±(2.7+L/300)μm	PM SERIES	PH10T/TP20
CMM-PM10308B	1000×3000×800mm	±(2.1+L/300)μm	PM SERIES	PH10M/SP25M
CMM-PM121510A	1200×1500×1000mm	±(3.1+L/300)μm	PM SERIES	PH10T/TP20
CMM-PM121510B	1200×1500×1000mm	±(2.5+L/300)μm	PM SERIES	PH10M/SP25M
CMM-PM122210A	1200×2200×1000mm	±(3.1+L/300)μm	PM SERIES	PH10T/TP20
CMM-PM122210B	1200×2200×1000mm	±(2.5+L/300)μm	PM SERIES	PH10M/SP25M
CMM-PM122510A	1200×2500×1000mm	±(3.1+L/300)μm	PM SERIES	PH10T/TP20
CMM-PM122510B	1200×2500×1000mm	±(2.5+L/300)μm	PM SERIES	PH10M/SP25M
CMM-PM123010A	1200×3000×1000mm	±(3.1+L/300)μm	PM SERIES	PH10T/TP20
CMM-PM123010B	1200×3000×1000mm	±(2.5+L/300)μm	PM SERIES	PH10M/SP25M
CMM-PM152210A	1500×2200×1000mm	±(3.5+L/300)μm	PM SERIES	PH10T/TP20
CMM-PM152210B	1500×2200×1000mm	±(2.9+L/300)μm	PM SERIES	PH10M/SP25M
CMM-PM152510A	1500×2500×1000mm	±(3.5+L/300)μm	PM SERIES	PH10T/TP20
CMM-PM152510B	1500×2500×1000mm	±(2.9+L/300)μm	PM SERIES	PH10M/SP25M
CMM-PM153010A	1500×3000×1000mm	±(3.5+L/300)μm	PM SERIES	PH10T/TP20
CMM-PM153010B	1500×3000×1000mm	±(2.9+L/300)μm	PM SERIES	PH10M/SP25M
CMM-PM182510A	1800×2500×1000mm	±(3.9+L/300)μm	PM SERIES	PH10T/TP20
CMM-PM182510B	1800×2500×1000mm	±(3.3+L/300)μm	PM SERIES	PH10M/SP25M
CMM-PM183010A	1800×3000×1000mm	±(3.9+L/300)μm	PM SERIES	PH10T/TP20
CMM-PM183010B	1800×3000×1000mm	±(3.3+L/300)μm	PM SERIES	PH10M/SP25M
CMM-PM183510A	1800×3500×1000mm	±(3.9+L/300)μm	PM SERIES	PH10T/TP20
CMM-PM183510B	1800×3500×1000mm	±(3.3+L/300)μm	PM SERIES	PH10M/SP25M
CMM-PM184010A	1800×4000×1000mm	±(3.9+L/300)μm	PM SERIES	PH10T/TP20
CMM-PM184010B	1800×4000×1000mm	±(3.3+L/300)μm	PM SERIES	PH10M/SP25M
CMM-PE686A	600×800×600mm	±(1.8+L/350)μm	سری PE	PH10T/TP20
CMM-PE686B	600×800×600mm	±(1.2+L/350)μm	سری PE	PH10M/SP25M
CMM-PE8127A	800×1200×700mm	±(2.0+L/350)μm	سری PE	PH10T/TP20
CMM-PE8127B	800×1200×700mm	±(1.4+L/350)μm	سری PE	PH10M/SP25M
CMM-PE8157A	800×1500×700mm	±(2.0+L/350)μm	سری PE	PH10T/TP20
CMM-PE8157B	800×1500×700mm	±(1.4+L/350)μm	سری PE	PH10M/SP25M
CMM-PE10128A	1000×1200×800mm	±(2.3+L/350)μm	سری PE	PH10T/TP20
CMM-PE10128B	1000×1200×800mm	±(1.7+L/350)μm	سری PE	PH10M/SP25M
CMM-PE10158A	1000×1500×800mm	±(2.3+L/350)μm	سری PE	PH10T/TP20
CMM-PE10158B	1000×1500×800mm	±(1.7+L/350)μm	سری PE	PH10M/SP25M
CMM-PE10228A	1000×2200×800mm	±(2.3+L/350)μm	سری PE	PH10T/TP20
CMM-PE10228B	1000×2200×800mm	±(1.7+L/350)μm	سری PE	PH10M/SP25M
CMM-PE10258A	1000×2500×800mm	±(2.3+L/350)μm	سری PE	PH10T/TP20
CMM-PE10258B	1000×2500×800mm	±(1.7+L/350)μm	سری PE	PH10M/SP25M
CMM-PE10308A	1000×3000×800mm	±(2.3+L/350)μm	سری PE	PH10T/TP20
CMM-PE10308B	1000×3000×800mm	±(1.7+L/350)μm	سری PE	PH10M/SP25M
CMM-PE121510A	1200×1500×1000mm	±(2.7+L/350)μm	سری PE	PH10T/TP20
CMM-PE121510B	1200×1500×1000mm	±(2.1+L/350)μm	سری PE	PH10M/SP25M
CMM-PE122210A	1200×2200×1000mm	±(2.7+L/350)μm	سری PE	PH10T/TP20
CMM-PE122210B	1200×2200×1000mm	±(2.1+L/350)μm	سری PE	PH10M/SP25M
CMM-PE122510A	1200×2500×1000mm	±(2.7+L/350)μm	سری PE	PH10T/TP20
CMM-PE122510B	1200×2500×1000mm	±(2.1+L/350)μm	سری PE	PH10M/SP25M
CMM-PE123010A	1200×3000×1000mm	±(2.7+L/350)μm	سری PE	PH10T/TP20
CMM-PE123010B	1200×3000×1000mm	±(2.1+L/350)μm	سری PE	PH10M/SP25M
CMM-PE152210A	1500×2200×1000mm	±(3.1+L/350)μm	سری PE	PH10T/TP20
CMM-PE152210B	1500×2200×1000mm	±(2.5+L/350)μm	سری PE	PH10M/SP25M
CMM-PE152510A	1500×2500×1000mm	±(3.1+L/350)μm	سری PE	PH10T/TP20
CMM-PE152510B	1500×2500×1000mm	±(2.5+L/350)μm	سری PE	PH10M/SP25M
CMM-PE153010A	1500×3000×1000mm	±(3.1+L/350)μm	سری PE	PH10T/TP20
CMM-PE153010B	1500×3000×1000mm	±(2.5+L/350)μm	سری PE	PH10M/SP25M
CMM-PE182510A	1800×2500×1000mm	±(3.5+L/350)μm	سری PE	PH10T/TP20
CMM-PE182510B	1800×2500×1000mm	±(2.9+L/350)μm	سری PE	PH10M/SP25M
CMM-PE183010A	1800×3000×1000mm	±(3.5+L/350)μm	سری PE	PH10T/TP20
CMM-PE183010B	1800×3000×1000mm	±(2.9+L/350)μm	سری PE	PH10M/SP25M
CMM-PE183510A	1800×3500×1000mm	±(3.5+L/350)μm	سری PE	PH10T/TP20
CMM-PE183510B	1800×3500×1000mm	±(2.9+L/350)μm	سری PE	PH10M/SP25M
CMM-PE184010A	1800×4000×1000mm	±(3.5+L/350)μm	سری PE	PH10T/TP20
CMM-PE184010B	1800×4000×1000mm	±(2.9+L/350)μm	سری PE	PH10M/SP25M

دانلود کاتالوگ محصول (PDF)

جزئیات فنی

مشخصات محصول

۵ مورد

کدCMM-PM686A، CMM-PM686B، CMM-PM8127A، CMM-PM8127B، CMM-PM8157A، CMM-PM8157B، CMM-PM10128A، CMM-PM10128B، CMM-PM10158A، CMM-PM10158B، CMM-PM10228A، CMM-PM10228B، CMM-PM10258A، CMM-PM10258B، CMM-PM10308A، CMM-PM10308B، CMM-PM121510A، CMM-PM121510B، CMM-PM122210A، CMM-PM122210B، CMM-PM122510A، CMM-PM122510B، CMM-PM123010A، CMM-PM123010B، CMM-PM152210A، CMM-PM152210B، CMM-PM152510A، CMM-PM152510B، CMM-PM153010A، CMM-PM153010B، CMM-PM182510A، CMM-PM182510B، CMM-PM183010A، CMM-PM183010B، CMM-PM183510A، CMM-PM183510B، CMM-PM184010A، CMM-PM184010B، CMM-PE686A، CMM-PE686B، CMM-PE8127A، CMM-PE8127B، CMM-PE8157A، CMM-PE8157B، CMM-PE10128A، CMM-PE10128B، CMM-PE10158A، CMM-PE10158B، CMM-PE10228A، CMM-PE10228B، CMM-PE10258A، CMM-PE10258B، CMM-PE10308A، CMM-PE10308B، CMM-PE121510A، CMM-PE121510B، CMM-PE122210A، CMM-PE122210B، CMM-PE122510A، CMM-PE122510B، CMM-PE123010A، CMM-PE123010B، CMM-PE152210A، CMM-PE152210B، CMM-PE152510A، CMM-PE152510B، CMM-PE153010A، CMM-PE153010B، CMM-PE182510A، CMM-PE182510B، CMM-PE183010A، CMM-PE183010B، CMM-PE183510A، CMM-PE183510B، CMM-PE184010A، CMM-PE184010B

محدوده اندازه‌گیری600×800×600mm، 800×1200×700mm، 800×1500×700mm، 1000×1200×800mm، 1000×1500×800mm، 1000×2200×800mm، 1000×2500×800mm، 1000×3000×800mm، 1200×1500×1000mm، 1200×2200×1000mm، 1200×2500×1000mm، 1200×3000×1000mm، 1500×2200×1000mm، 1500×2500×1000mm، 1500×3000×1000mm، 1800×2500×1000mm، 1800×3000×1000mm، 1800×3500×1000mm، 1800×4000×1000mm

دقت±(2.1+L/300)μm، ±(1.5+L/300)μm، ±(2.3+L/300)μm، ±(1.7+L/300)μm، ±(2.7+L/300)μm، ±(3.1+L/300)μm، ±(2.5+L/300)μm، ±(3.5+L/300)μm، ±(2.9+L/300)μm، ±(3.9+L/300)μm، ±(3.3+L/300)μm، ±(1.8+L/350)μm، ±(1.2+L/350)μm، ±(2.0+L/350)μm، ±(1.4+L/350)μm، ±(2.3+L/350)μm، ±(1.7+L/350)μm، ±(2.7+L/350)μm، ±(2.1+L/350)μm، ±(3.1+L/350)μm، ±(2.5+L/350)μm، ±(3.5+L/350)μm، ±(2.9+L/350)μm

نوعPM SERIES، سری PE

سیستم پروبPH10T/TP20، PH10M/SP25M
