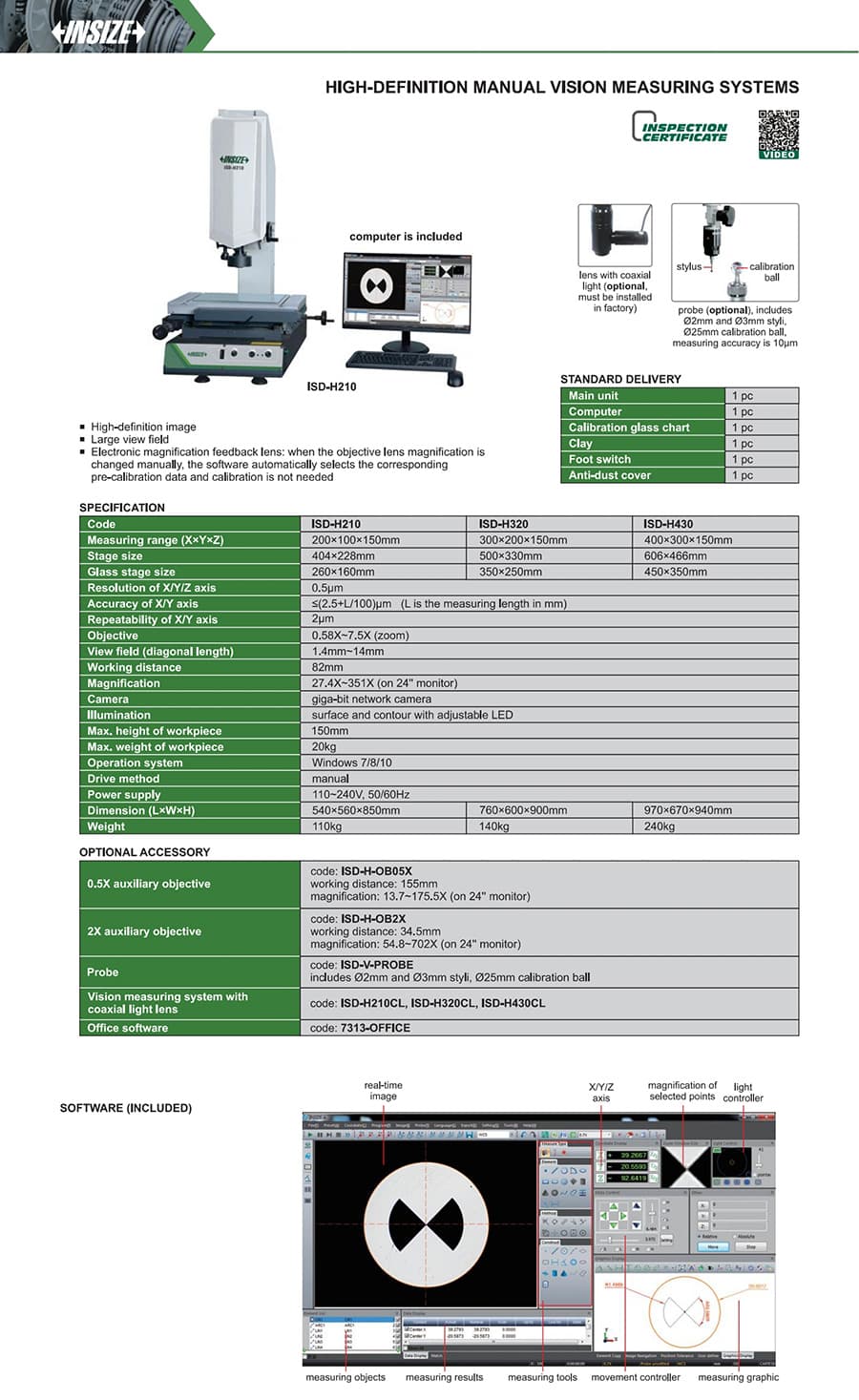

High-Definition Manual Vision Measuring Systems
تصویر با وضوح بالا؛ میدان دید بزرگ؛ لنز بازخورد بزرگنمایی الکترونیکی: هنگامی که بزرگنمایی لنز شیئی به صورت دستی تغییر می کند، نرم افزار به طور خودکار داده‌های مربوط به قبل از کالیبراسیون را انتخاب می کند و نیازی به کالیبراسیون نیست.
سیستم های اندازه گیری دید دستی با کیفیت بالا اینسایز با کد مدل ISD-H Series در گروه سیستم های اندازه گیری بینایی قرار می‌گیرد و برای اندازهگیری پروفیل و ابعاد قطعه با پروفایل پروژکتور به کار می‌رود. طبق اطلاعات رسمی، محدودهٔ اندازهگیری 200×100×150mm، 300×200×150mm، 400×300×150mm، دقت ≤(2.5+L/100)µm (L is the measuring length in mm)، تفکیک‌پذیری/تقسیم‌بندی 0.5µm است. ویژگی‌های اعلام‌شده برای این مدل عبارت‌اند از: تصویر با وضوح بالا؛ میدان دید بزرگ؛ لنز بازخورد بزرگنمایی الکترونیکی: هنگامی که بزرگنمایی لنز شیئی به صورت دستی تغییر می کند، نرم افزار به طور خودکار داده‌های مربوط به قبل از کالیبراسیون را انتخاب می کند و نیازی به کالیبراسیون نیست.. برای انتخاب نسخهٔ مناسب، کد مدل و مشخصات فنی هر ردیف را با نیاز اندازهگیری خود تطبیق دهید.
| کد | محدوده اندازهگیری | دقت | تفکیک‌پذیری | تکرارپذیری | حداکثر بار | بزرگنمایی |
|---|---|---|---|---|---|---|
| ISD-H210 | 200×100×150mm | ≤(2.5+L/100)μm (L طول اندازه گیری بر حسب میلی‌متر است) | 0.5µm | 2µm | 20kg | 27.4X~351X (در مانیتور 24 اینچی) |
| ISD-H320 | 300×200×150mm | ≤(2.5+L/100)μm (L طول اندازه گیری بر حسب میلی‌متر است) | 0.5µm | 2µm | 20kg | 27.4X~351X (در مانیتور 24 اینچی) |
| ISD-H430 | 400×300×150mm | ≤(2.5+L/100)μm (L طول اندازه گیری بر حسب میلی‌متر است) | 0.5µm | 2µm | 20kg | 27.4X~351X (در مانیتور 24 اینچی) |
