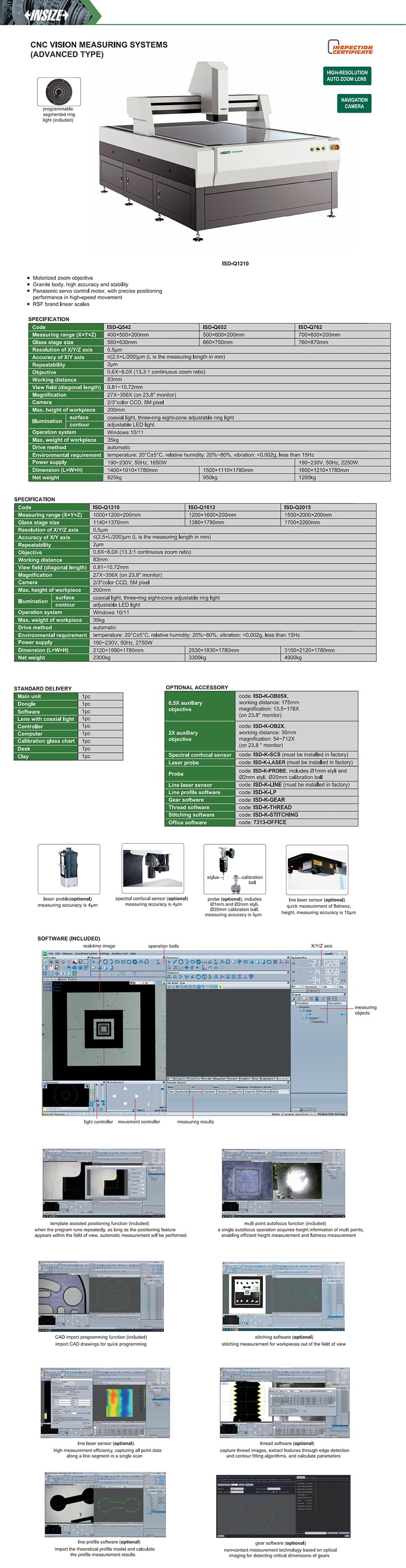

CNC Vision Measuring Systems (Advanced Type)
هدف زوم موتوری؛ بدنه گرانیتی، دقت و پایداری بالا؛ موتور کنترل سروو پاناسونیک، با عملکرد موقعیت یابی دقیق در حرکت با سرعت بالا؛ ترازو خطی برند RSF
CNC سیستم های اندازه گیری بینایی (نوع پیشرفته) اینسایز با کد مدل ISD-Q series در گروه سیستم های اندازه گیری بینایی قرار می‌گیرد و برای اندازهگیری پروفیل و ابعاد قطعه با پروفایل پروژکتور به کار می‌رود. طبق اطلاعات رسمی، محدودهٔ اندازهگیری 400×500×200mm، 500×600×200mm، 700×600×200mm، دقت ≤(2.5+L/200)µm، تفکیک‌پذیری/تقسیم‌بندی 0.5µm است. ویژگی‌های اعلام‌شده برای این مدل عبارت‌اند از: هدف زوم موتوری؛ بدنه گرانیتی، دقت و پایداری بالا؛ موتور کنترل سروو پاناسونیک، با عملکرد موقعیت یابی دقیق در حرکت با سرعت بالا؛ ترازو خطی برند RSF. برای انتخاب نسخهٔ مناسب، کد مدل و مشخصات فنی هر ردیف را با نیاز اندازهگیری خود تطبیق دهید.
| کد | محدوده اندازهگیری | دقت | تفکیک‌پذیری | تکرارپذیری | حداکثر بار | بزرگ‌نمایی |
|---|---|---|---|---|---|---|
| ISD-Q542 | 400×500×200mm | ≤(2.5+L/200)μm | 0.5µm | 2µm | 35kg | 27X~356X (در مانیتور 23.8 اینچی) |
| ISD-Q652 | 500×600×200mm | ≤(2.5+L/200)μm | 0.5µm | 2µm | 35kg | 27X~356X (در مانیتور 23.8 اینچی) |
| ISD-Q762 | 700×600×200mm | ≤(2.5+L/200)μm | 0.5µm | 2µm | 35kg | 27X~356X (در مانیتور 23.8 اینچی) |
| ISD-Q1210 | 1000×1200×200mm | ≤(2.5+L/200)μm | 0.5µm | 2µm | 35kg | 27X~356X (در مانیتور 23.8 اینچی) |
| ISD-Q1612 | 1200×1600×200mm | ≤(2.5+L/200)μm | 0.5µm | 2µm | 35kg | 27X~356X (در مانیتور 23.8 اینچی) |
| ISD-Q2015 | 1500×2000×200mm | ≤(2.5+L/200)μm | 0.5µm | 2µm | 35kg | 27X~356X (در مانیتور 23.8 اینچی) |
