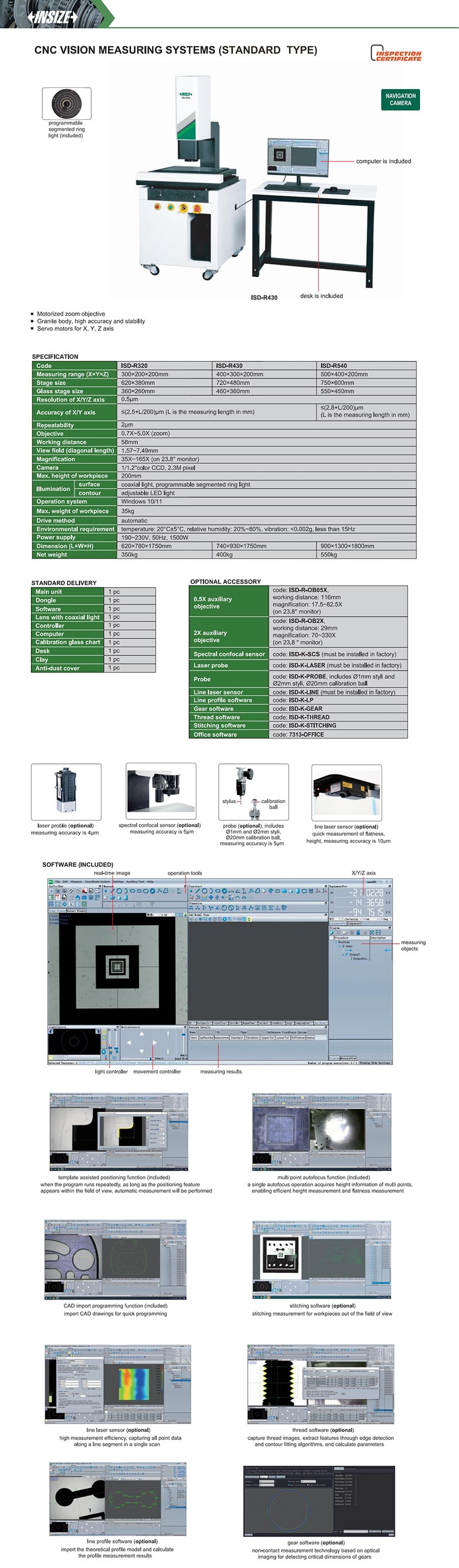

CNC Vision Measuring Systems (Standard Type)
هدف زوم موتوری؛ بدنه گرانیتی، دقت و پایداری بالا؛ سروو موتور برای محور X، Y، Z
CNC سیستم های اندازه گیری بینایی (نوع استاندارد) اینسایز با کد مدل ISD-R Series در گروه سیستم های اندازه گیری بینایی قرار می‌گیرد و برای اندازهگیری پروفیل و ابعاد قطعه با پروفایل پروژکتور به کار می‌رود. طبق اطلاعات رسمی، محدودهٔ اندازهگیری 300×200×200mm، 400×300×200mm، 500×400×200mm، دقت ≤(2.5+L/200)µm، ≤(2.8+L/200)µm، تفکیک‌پذیری/تقسیم‌بندی 0.5µm است. ویژگی‌های اعلام‌شده برای این مدل عبارت‌اند از: هدف زوم موتوری؛ بدنه گرانیتی، دقت و پایداری بالا؛ سروو موتور برای محور X، Y، Z. برای انتخاب نسخهٔ مناسب، کد مدل و مشخصات فنی هر ردیف را با نیاز اندازهگیری خود تطبیق دهید.
| کد | محدوده اندازهگیری | دقت | تفکیک‌پذیری | تکرارپذیری | حداکثر بار | بزرگ‌نمایی |
|---|---|---|---|---|---|---|
| ISD-R320 | 300×200×200mm | ≤(2.5+L/200)μm | 0.5µm | 2µm | 35kg | 35X~165X (در مانیتور 23.8 اینچی) |
| ISD-R430 | 400×300×200mm | ≤(2.5+L/200)μm | 0.5µm | 2µm | 35kg | 35X~165X (در مانیتور 23.8 اینچی) |
| ISD-R540 | 500×400×200mm | ≤(2.8+L/200)μm | 0.5µm | 2µm | 35kg | 35X~165X (در مانیتور 23.8 اینچی) |
