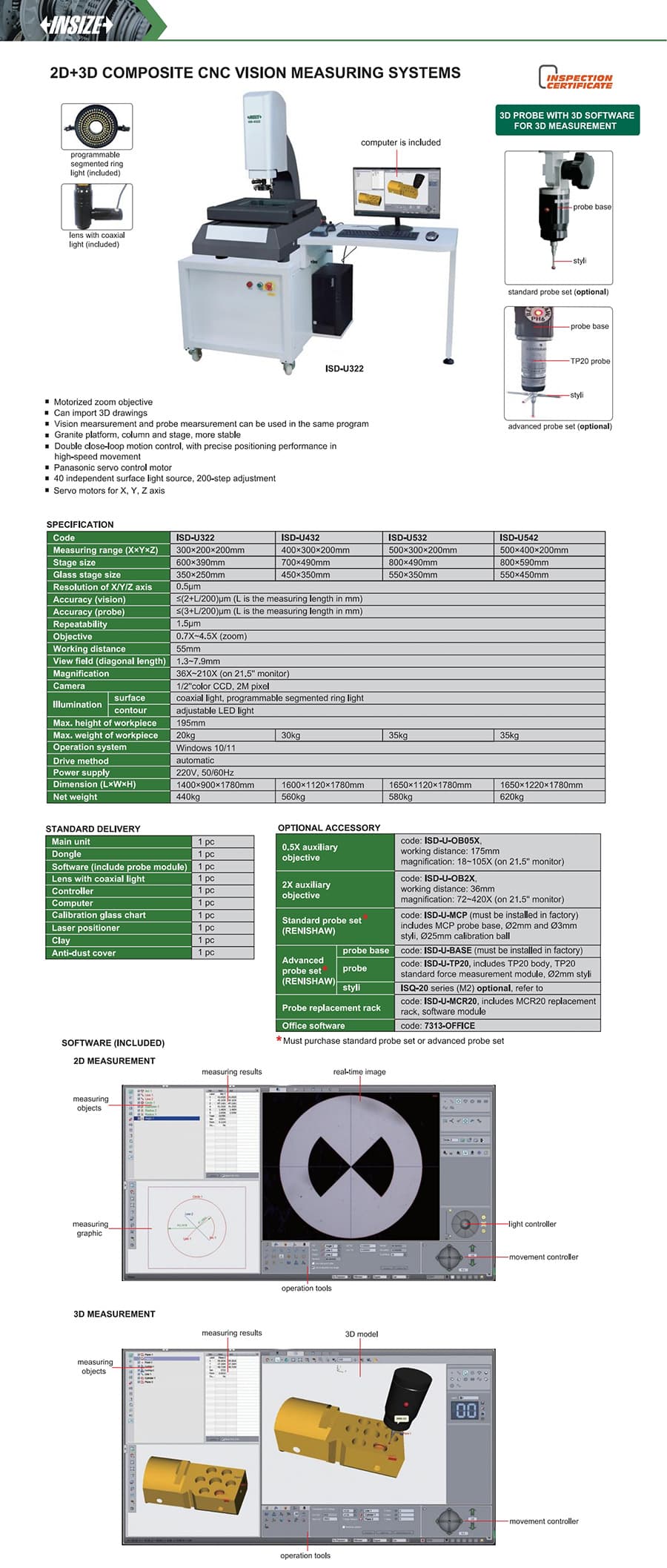

2D+3D Composite CNC Vision Measuring Systems
هدف زوم موتوری؛ Can import 3D drawings؛ اندازه گیری بینایی و اندازه گیری پروب را می توان در یک برنامه استفاده کرد؛ پلت فرم گرانیت، ستون و مرحله، پایدارتر؛ کنترل حرکت حلقه بسته دوگانه، با عملکرد موقعیت یابی دقیق در حرکت با سرعت بالا
سیستم های اندازه گیری بینایی 2 بعدی + 3 بعدی CNC اینسایز با کد مدل ISD-U Series در گروه سیستم های اندازه گیری بینایی قرار می‌گیرد و برای اندازهگیری پروفیل و ابعاد قطعه با پروفایل پروژکتور به کار می‌رود. طبق اطلاعات رسمی، محدودهٔ اندازهگیری 300×200×200mm، 400×300×200mm، 500×300×200mm، دقت vision:≤(2+L/200)μm, probe:≤(3+L/200)μm، تفکیک‌پذیری/تقسیم‌بندی 0.5μm است. ویژگی‌های اعلام‌شده برای این مدل عبارت‌اند از: هدف زوم موتوری؛ Can import 3D drawings؛ اندازه گیری بینایی و اندازه گیری پروب را می توان در یک برنامه استفاده کرد؛ پلت فرم گرانیت، ستون و مرحله، پایدارتر. برای انتخاب نسخهٔ مناسب، کد مدل و مشخصات فنی هر ردیف را با نیاز اندازهگیری خود تطبیق دهید.
| کد | محدوده اندازهگیری | دقت | تفکیک‌پذیری | تکرارپذیری | حداکثر بار | بزرگ‌نمایی |
|---|---|---|---|---|---|---|
| ISD-U322 | 300×200×200mm | بینایی:≤(2+L/200)μm، کاوشگر:≤(3+L/200)μm | 0.5μm | 1.5μm | 20kg | 36X~210X (در مانیتور 21.5 اینچی) |
| ISD-U432 | 400×300×200mm | بینایی:≤(2+L/200)μm، کاوشگر:≤(3+L/200)μm | 0.5μm | 1.5μm | 30kg | 36X~210X (در مانیتور 21.5 اینچی) |
| ISD-U532 | 500×300×200mm | بینایی:≤(2+L/200)μm، کاوشگر:≤(3+L/200)μm | 0.5μm | 1.5μm | 35kg | 36X~210X (در مانیتور 21.5 اینچی) |
| ISD-U542 | 500×400×200mm | بینایی:≤(2+L/200)μm، کاوشگر:≤(3+L/200)μm | 0.5μm | 1.5μm | 35kg | 36X~210X (در مانیتور 21.5 اینچی) |
