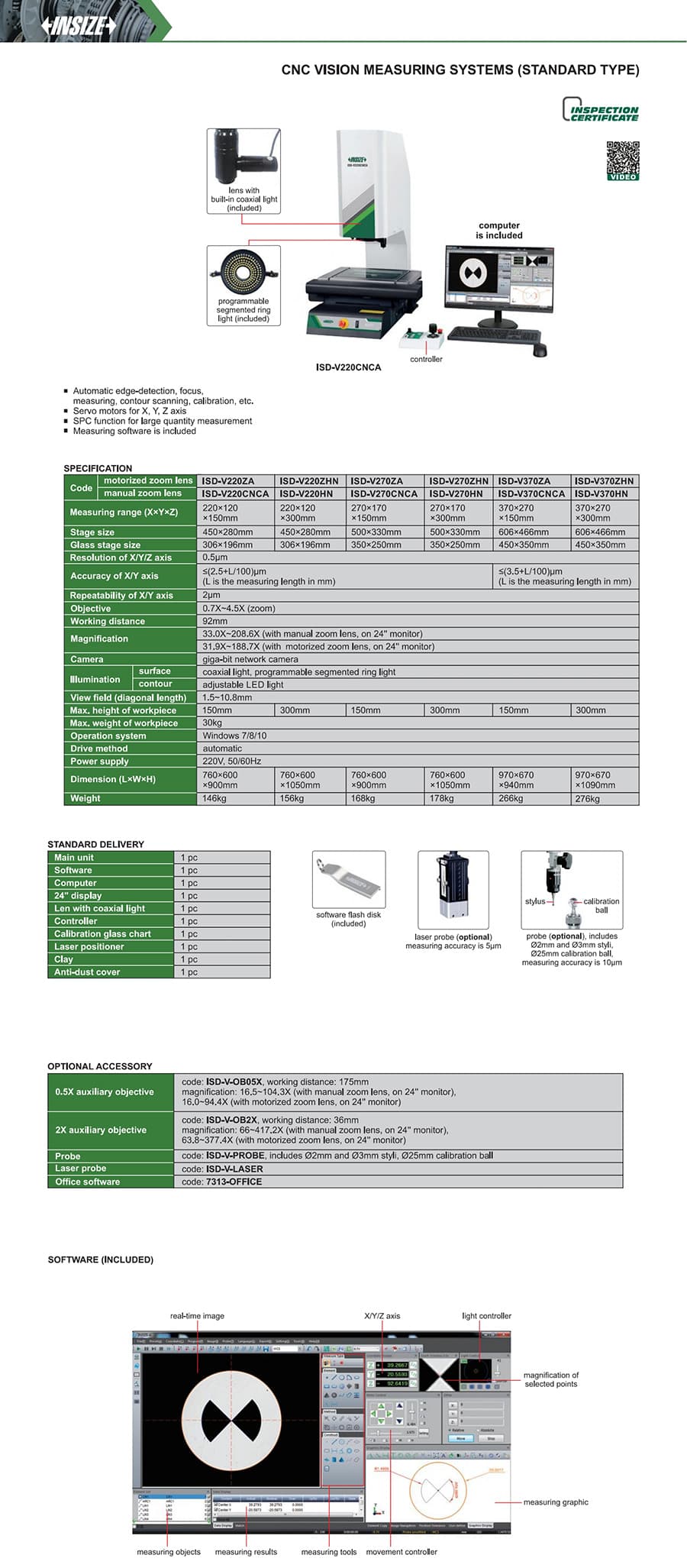

CNC Vision Measuring Systems (Standard Type)
تشخیص خودکار لبه، فوکوس، اندازه گیری، اسکن کانتور، کالیبراسیون و غیره.؛ سروو موتور برای محور X، Y، Z؛ عملکرد SPC برای اندازه گیری مقادیر زیاد؛ نرم افزار اندازه گیری گنجانده شده است
CNC سیستم های اندازه گیری بینایی (نوع استاندارد) اینسایز با کد مدل ISD-V Series در گروه سیستم های اندازه گیری بینایی قرار می‌گیرد و برای اندازهگیری پروفیل و ابعاد قطعه با پروفایل پروژکتور به کار می‌رود. طبق اطلاعات رسمی، محدودهٔ اندازهگیری 220×120×150mm، 220×120×300mm، 270×170×150mm، دقت ≤(2.5+L/100)µm، ≤(3.5+L/100)µm، ≤(3.5+L/100)µm (L is the measuring length in mm)، تفکیک‌پذیری/تقسیم‌بندی 0.5µm است. ویژگی‌های اعلام‌شده برای این مدل عبارت‌اند از: تشخیص خودکار لبه، فوکوس، اندازه گیری، اسکن کانتور، کالیبراسیون و غیره.؛ سروو موتور برای محور X، Y، Z؛ عملکرد SPC برای اندازه گیری مقادیر زیاد؛ نرم افزار اندازه گیری گنجانده شده است. برای انتخاب نسخهٔ مناسب، کد مدل و مشخصات فنی هر ردیف را با نیاز اندازهگیری خود تطبیق دهید.
| کد | محدوده اندازهگیری | دقت | تفکیک‌پذیری | تکرارپذیری | حداکثر بار | بزرگ‌نمایی |
|---|---|---|---|---|---|---|
| ISD-V220ZA | 220×120×150mm | ≤(2.5+L/100)μm | 0.5µm | 2µm | 30kg | 31.9X~188.7X (با لنز زوم موتوری، در مانیتور 24 اینچی) |
| ISD-V220ZHN | 220×120×300mm | ≤(2.5+L/100)μm | 0.5µm | 2µm | 30kg | 31.9X~188.7X (با لنز زوم موتوری، در مانیتور 24 اینچی) |
| ISD-V270ZA | 270×170×150mm | ≤(2.5+L/100)μm | 0.5µm | 2µm | 30kg | 31.9X~188.7X (با لنز زوم موتوری، در مانیتور 24 اینچی) |
| ISD-V270ZHN | 270×170×300mm | ≤(2.5+L/100)μm | 0.5µm | 2µm | 30kg | 31.9X~188.7X (با لنز زوم موتوری، در مانیتور 24 اینچی) |
| ISD-V370ZA | 370×270×150mm | ≤(3.5+L/100)μm | 0.5µm | 2µm | 30kg | 31.9X~188.7X (با لنز زوم موتوری، در مانیتور 24 اینچی) |
| ISD-V370ZHN | 370×270×300mm | ≤(3.5+L/100)μm | 0.5µm | 2µm | 30kg | 31.9X~188.7X (با لنز زوم موتوری، در مانیتور 24 اینچی) |
| ISD-V220CNCA | 220×120×150mm | ≤(2.5+L/100)μm | 0.5µm | 2µm | 30kg | 33.0X~208.6X (با لنز زوم دستی، در مانیتور 24 اینچی) |
| ISD-V220HN | 220×120×300mm | ≤(2.5+L/100)μm | 0.5µm | 2µm | 30kg | 33.0X~208.6X (با لنز زوم دستی، در مانیتور 24 اینچی) |
| ISD-V270CNCA | 270×170×150mm | ≤(2.5+L/100)μm | 0.5µm | 2µm | 30kg | 33.0X~208.6X (با لنز زوم دستی، در مانیتور 24 اینچی) |
| ISD-V270HN | 270×170×300mm | ≤(2.5+L/100)μm | 0.5µm | 2µm | 30kg | 33.0X~208.6X (با لنز زوم دستی، در مانیتور 24 اینچی) |
| ISD-V370CNCA | 370×270×150mm | ≤(3.5+L/100)μm (L طول اندازه گیری بر حسب میلی‌متر است) | 0.5µm | 2µm | 30kg | 33.0X~208.6X (با لنز زوم دستی، روی مانیتور 24 اینچی) |
| ISD-V370HN | 370×270×300mm | ≤(3.5+L/100)μm (L طول اندازه گیری بر حسب میلی‌متر است) | 0.5µm | 2µm | 30kg | 33.0X~208.6X (با لنز زوم دستی، روی مانیتور 24 اینچی) |
