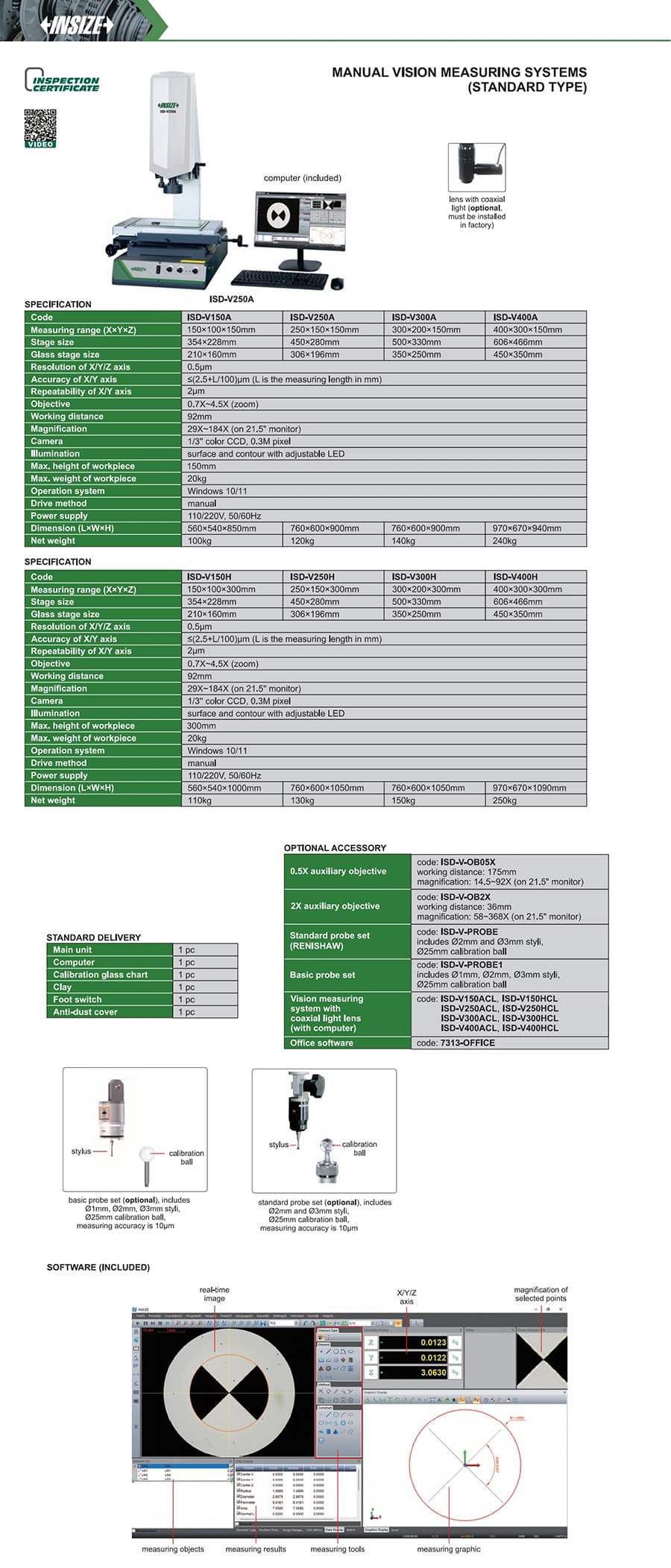

Manual Vision Measuring Systems (Standard Type)
محدوده اندازهگیری: 150×100×150mm؛ دقت: ≤(2.5+L/100)μm؛ تفکیک‌پذیری: 0.5µm؛ بزرگ‌نمایی: 29X~184X (در مانیتور 21.5")
سیستم های اندازه گیری بینایی دستی (نوع استاندارد) اینسایز با کد مدل ISD-VxxA/ISD-VxxH در گروه سیستم های اندازه گیری بینایی قرار می‌گیرد و برای اندازهگیری پروفیل و ابعاد قطعه با پروفایل پروژکتور به کار می‌رود. طبق اطلاعات رسمی، محدودهٔ اندازهگیری 150×100×150mm، 250×150×150mm، 300×200×150mm، دقت ≤(2.5+L/100)µm، تفکیک‌پذیری/تقسیم‌بندی 0.5µm است. ویژگی‌های اعلام‌شده برای این مدل عبارت‌اند از: محدوده اندازهگیری: 150×100×150mm؛ دقت: ≤(2.5+L/100)μm؛ تفکیک‌پذیری: 0.5µm؛ بزرگ‌نمایی: 29X~184X (در مانیتور 21.5"). برای انتخاب نسخهٔ مناسب، کد مدل و مشخصات فنی هر ردیف را با نیاز اندازهگیری خود تطبیق دهید.
| کد | محدوده اندازهگیری | دقت | تفکیک‌پذیری | تکرارپذیری | حداکثر بار | بزرگ‌نمایی |
|---|---|---|---|---|---|---|
| ISD-V150A | 150×100×150mm | ≤(2.5+L/100)μm | 0.5µm | 2µm | 20kg | 29X~184X (در مانیتور 21.5") |
| ISD-V250A | 250×150×150mm | ≤(2.5+L/100)μm | 0.5µm | 2µm | 20kg | 29X~184X (در مانیتور 21.5") |
| ISD-V300A | 300×200×150mm | ≤(2.5+L/100)μm | 0.5µm | 2µm | 20kg | 29X~184X (در مانیتور 21.5") |
| ISD-V400A | 400×300×150mm | ≤(2.5+L/100)μm | 0.5µm | 2µm | 20kg | 29X~184X (در مانیتور 21.5") |
| ISD-V150H | 150×100×300mm | ≤(2.5+L/100)μm | 0.5µm | 2µm | 20kg | 29X~184X (در مانیتور 21.5") |
| ISD-V250H | 250×150×300mm | ≤(2.5+L/100)μm | 0.5µm | 2µm | 20kg | 29X~184X (در مانیتور 21.5") |
| ISD-V300H | 300×200×300mm | ≤(2.5+L/100)μm | 0.5µm | 2µm | 20kg | 29X~184X (در مانیتور 21.5") |
| ISD-V400H | 400×300×300mm | ≤(2.5+L/100)μm | 0.5µm | 2µm | 20kg | 29X~184X (در مانیتور 21.5") |
