کد کالا: ISE-B Series

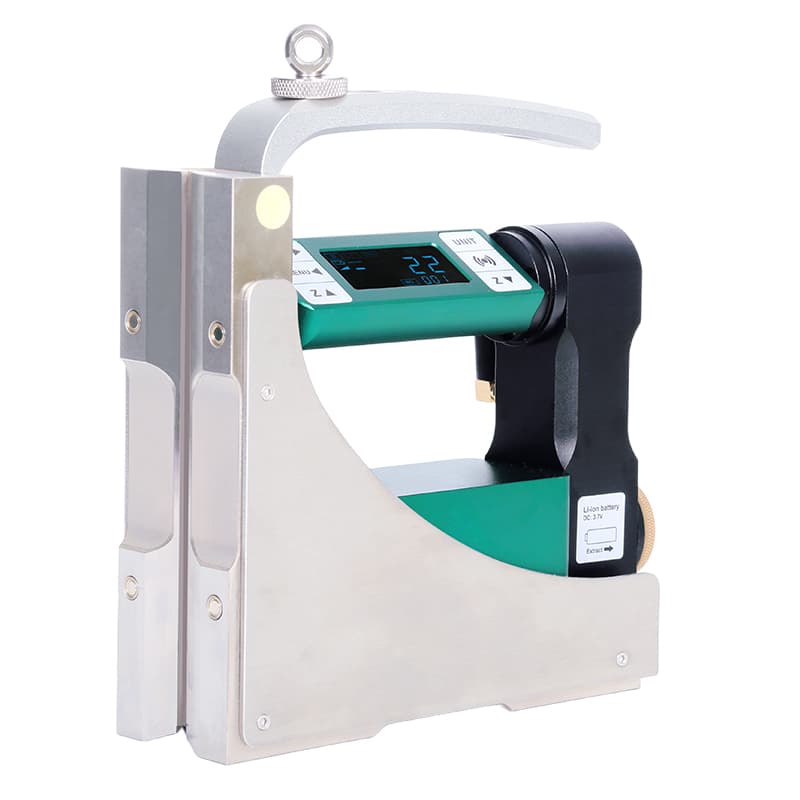

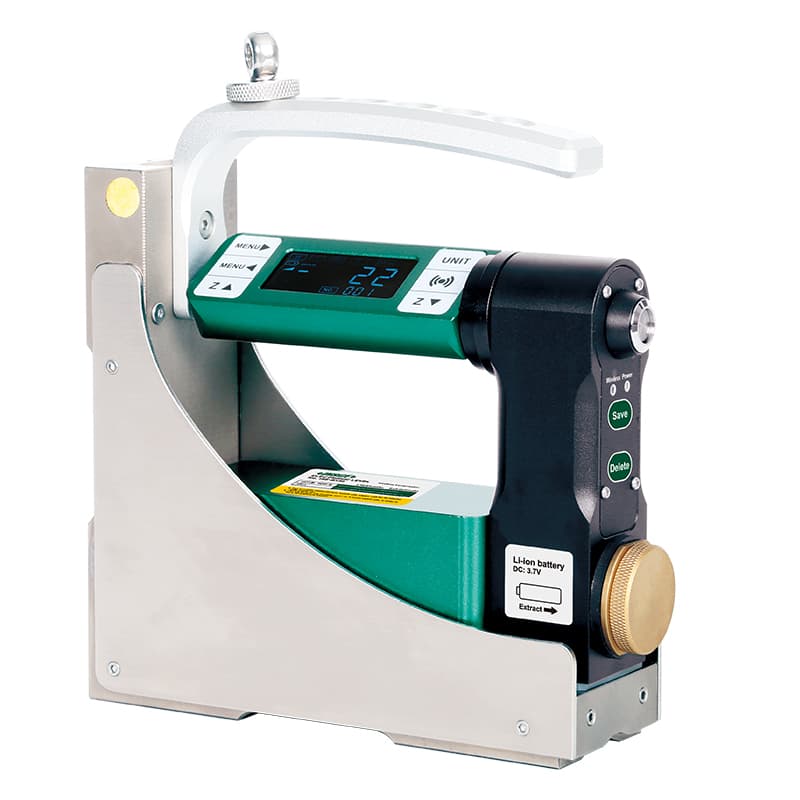

تراز دیجیتال بلوتوث‌دار مگنتی اینسایز سری ISE-B

Name: تراز دیجیتال بلوتوثدار مگنتی اینسایز سری ISE-B
Brand: INSIZE
SKU: ISE-B Series

Built-In Bluetooth Digital Levels

تراز دیجیتال مگنتی بلوتوث‌دار اینسایز در مدل‌های ISE-B150، ISE-B150L، ISE-B200 و ISE-B200L؛ دو طول ۱۵۰ و ۲۰۰ میلی‌متری، بالانسر آویز و نرم‌افزار برای سنجش راستی، عمودبودن، موازی‌بودن و صافی.

کد

محدوده اندازه‌گیری

دقت

تفکیک‌پذیری

تکرارپذیری

نیروی مغناطیسی

معرفی محصول

توضیحات کامل محصول

تراز دیجیتال بلوتوث‌دار مگنتی اینسایز سری ISE-B برای کنترل وضعیت سطوح و سنجش راستی، عمودبودن، موازی‌بودن و صافی طراحی شده است. این سری در طول‌های 150 و 200 میلی‌متر و با مدل‌های ISE-B150، ISE-B150L، ISE-B200 و ISE-B200L عرضه می‌شود. هر کد دو تنظیم اندازه‌گیری مشخص دارد؛ بازه، تفکیک‌پذیری و زمان پاسخ هر تنظیم را در جدول جداگانه بررسی کنید.

ابعاد و نیروی مغناطیسی مدل‌ها

مدل‌ها	ابعاد ترسیمی (طول × ارتفاع × عرض)	نیروی مغناطیسی سازنده	وزن
ISE-B200 و ISE-B200L	200 × 200 × 47 میلی‌متر	10kgf/cm²؛ دارای کلید قطع و وصل آهنربا	5 کیلوگرم
ISE-B150 و ISE-B150L	150 × 150 × 47 میلی‌متر	2kgf/cm²	3 کیلوگرم

بازه، تفکیک‌پذیری و دقت

کد مدل	بازهٔ اندازه‌گیری	تفکیک‌پذیری قابل تنظیم	دقت اعلامی سازنده	تکرارپذیری	زمان پاسخ
ISE-B200	±5mm/m	0.01mm/m (2″)	±(0.01 + 2% × \|A\|)	0.01mm/m	کمتر از 3 ثانیه
ISE-B200	±0.5mm/m	0.001mm/m (0.2″)	±(0.001 + 2% × \|A\|)	0.001mm/m	کمتر از 10 ثانیه
ISE-B200L	±5mm/m	0.01mm/m (2″)	±(0.01 + 2% × \|A\|)	0.01mm/m	کمتر از 3 ثانیه
ISE-B200L	±2.5mm/m	0.005mm/m (1″)	±(0.005 + 2% × \|A\|)	0.005mm/m	کمتر از 5 ثانیه
ISE-B150	±5mm/m	0.01mm/m (2″)	±(0.01 + 2% × \|A\|)	0.01mm/m	کمتر از 3 ثانیه
ISE-B150	±0.5mm/m	0.001mm/m (0.2″)	±(0.001 + 2% × \|A\|)	0.001mm/m	کمتر از 10 ثانیه
ISE-B150L	±5mm/m	0.01mm/m (2″)	±(0.01 + 2% × \|A\|)	0.01mm/m	کمتر از 3 ثانیه
ISE-B150L	±2.5mm/m	0.005mm/m (1″)	±(0.005 + 2% × \|A\|)	0.005mm/m	کمتر از 5 ثانیه

توضیح دقت: A مقدار مطلق اندازه‌گیری‌شده برحسب mm/m و Δ تفکیک‌پذیری انتخاب‌شده است؛ رابطهٔ عمومی دقت ±(Δ + 2% × |A|) است. تکرارپذیری در جدول برابر تفکیک‌پذیری درج‌شده است؛ این دو مشخصه را با یکدیگر اشتباه نگیرید.

امکانات و کاربرد

اندازه‌گیری راستی (Straightness)، عمودبودن (Perpendicularity)، موازی‌بودن (Parallelism) و صافی سطح (Flatness)
بلوتوث داخلی با فاصلهٔ انتقال اعلام‌شده تا 30 متر در نبود مانع و تداخل الکترومغناطیسی

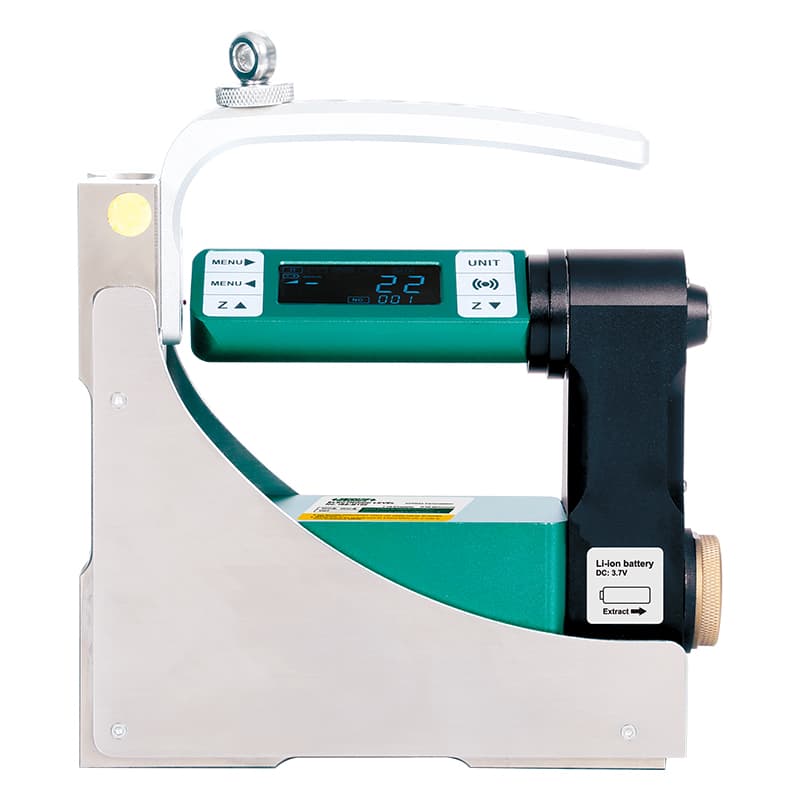

نمایشگر LCD با قابلیت چرخش برای مشاهده از جهت‌های مختلف؛ سازنده برای این سری زاویهٔ چرخش مشخصی ذکر نکرده است

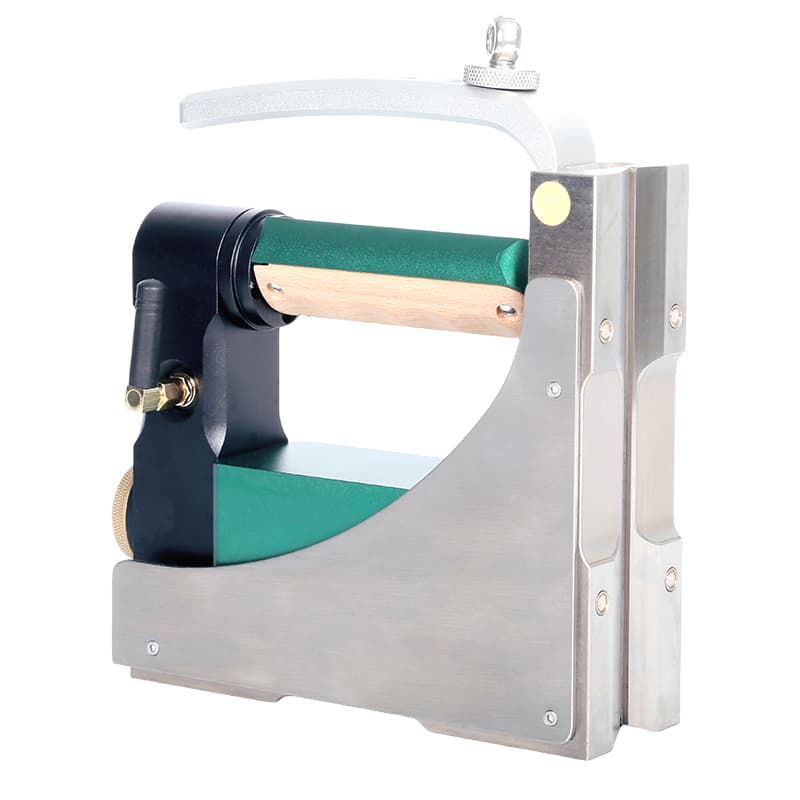

آهنربا در سمت چپ دستگاه؛ مدل‌های 200 میلی‌متری دارای کلید قطع و وصل آهنربا هستند
بالانسر آویز همراه برای حرکت عمودی و تسهیل هم‌سطح‌کردن؛ کورس حداکثر 1.9 متر طبق کاتالوگ
نرم‌افزار اندازه‌گیری و تحلیل همراه دستگاه؛ کاتالوگ کنترل‌کنندهٔ از راه دور را با برد ترسیمی 10 متر نشان می‌دهد
باتری لیتیوم‌یون 21700؛ زمان کار پیوستهٔ اعلام‌شده تا 50 ساعت

اقلام همراه و متعلقات

اقلام استاندارد درج‌شده در کاتالوگ عبارت‌اند از: واحد اصلی، کنترل‌کنندهٔ از راه دور، گیرندهٔ بی‌سیم، نرم‌افزار اندازه‌گیری و تحلیل، یک بالانسر، شارژر و چهار باتری لیتیوم‌یون. صفحه‌های رابط 200، 300 و 500 میلی‌متری با کدهای 4952-02، 4952-01 و 4952-03 به‌عنوان متعلقات اختیاری معرفی شده‌اند؛ سازگاری و موجودی آن‌ها را جداگانه بررسی کنید.

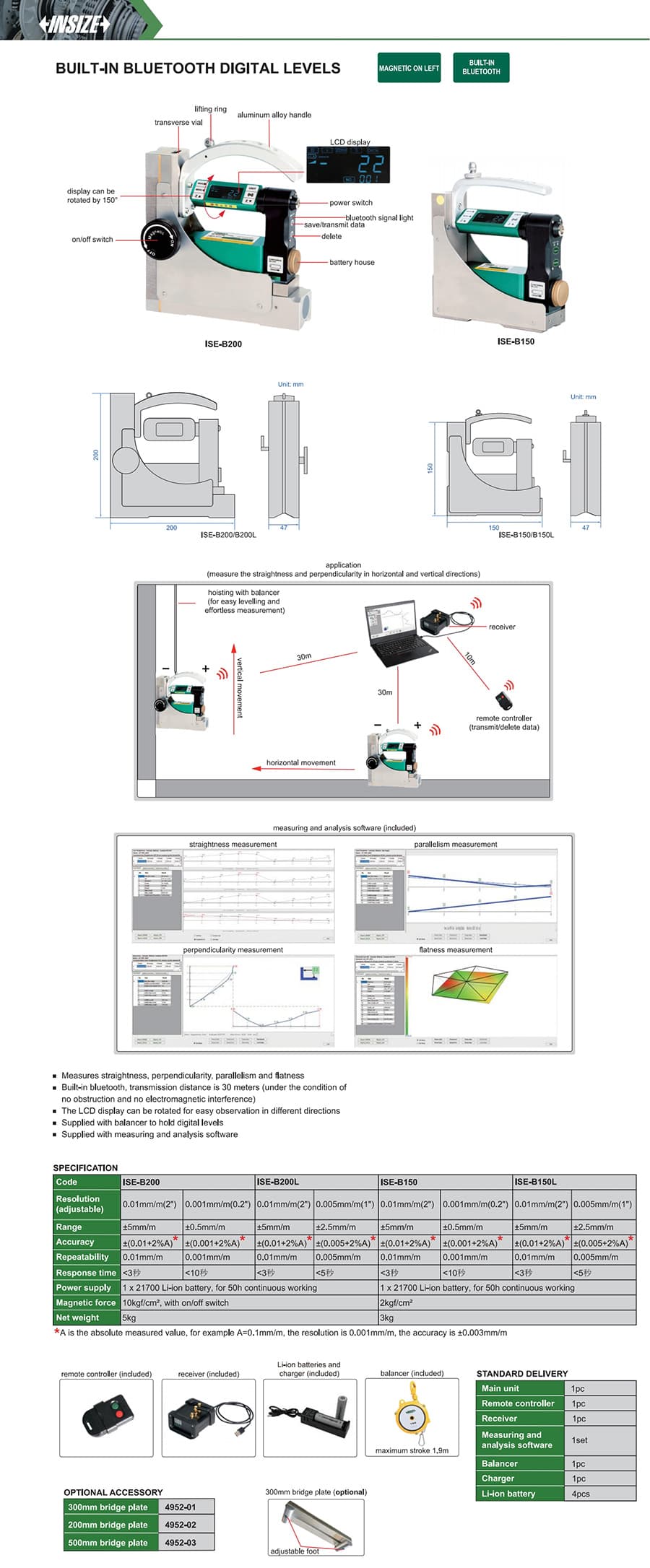

برای مشاهدهٔ تصویرهای فنی و جزئیات کامل، کاتالوگ محصول (PDF) را دریافت کنید.

جزئیات فنی

مشخصات محصول

۶ مورد

کدISE-B200، ISE-B200L، ISE-B150، ISE-B150L

محدوده اندازه‌گیری±5mm/m، ±0.5mm/m، ±2.5mm/m

دقت±(0.01+2%A)، ±(0.001+2%A)، ±(0.005+2%A)

تفکیک‌پذیری0.01mm/m (2")، 0.001mm/m (0.2")، 0.005mm/m (1")

تکرارپذیری0.01mm/m، 0.001mm/m، 0.005mm/m

نیروی مغناطیسی10kgf/cm²، 2kgf/cm²
