Quick Measurement Systems (With Stitching)
یک یا چند قطعه کار را می توان با عملیات یک مرحله ای اندازه گیری کرد؛ قطعات کار را در هر موقعیتی قرار دهید؛ تمرکز و اندازه گیری به صورت خودکار؛ اندازه گیری 999+ ابعاد و 200+ قطعه کار

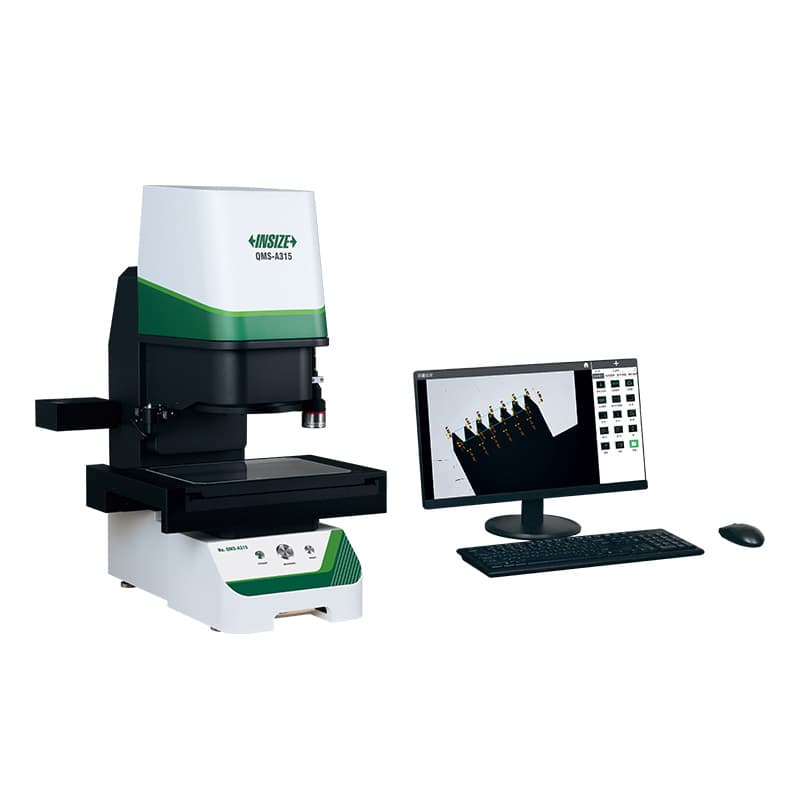

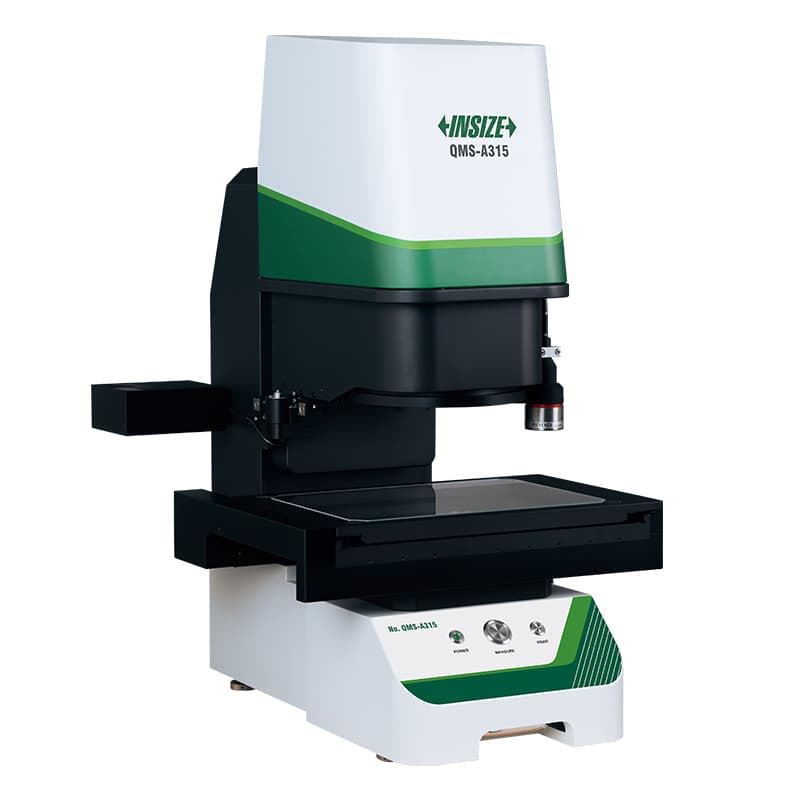

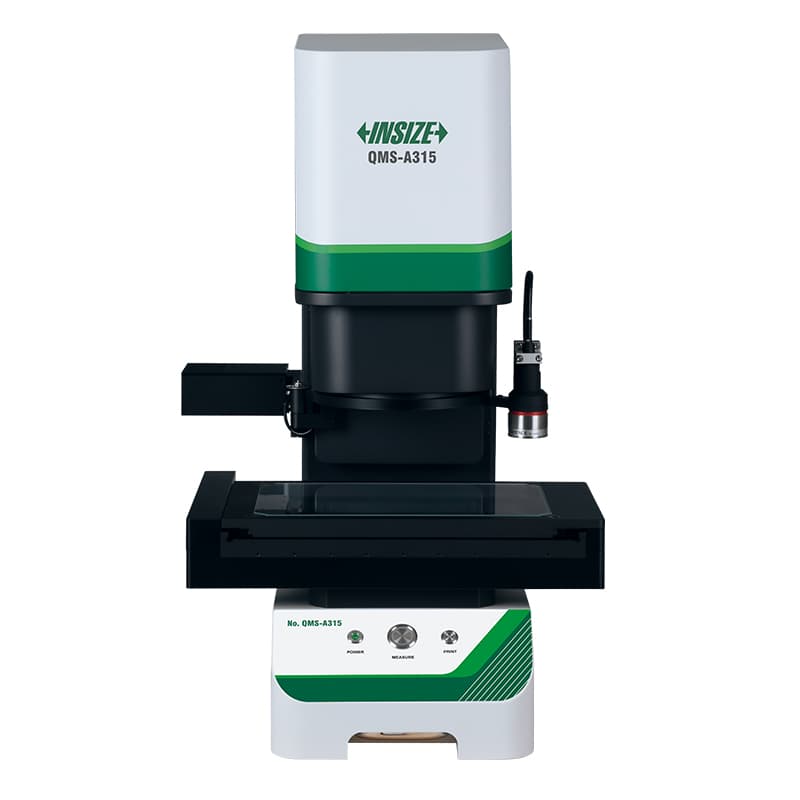

سیستم های اندازه گیری سریع (با دوخت) اینسایز با کد مدل QMS-A220/A315 در گروه سیستم های اندازه گیری سریع قرار می‌گیرد و برای اندازه‌گیری پروفیل و ابعاد قطعه با پروفایل پروژکتور به کار می‌رود. طبق اطلاعات رسمی، محدودهٔ اندازه‌گیری wide view field:200×200mm/ small view field:130×130mm، wide view field:300×200mm/ small view field:230×130mm است. ویژگی‌های اعلام‌شده برای این مدل عبارت‌اند از: یک یا چند قطعه کار را می توان با عملیات یک مرحله ای اندازه گیری کرد؛ قطعات کار را در هر موقعیتی قرار دهید؛ تمرکز و اندازه گیری به صورت خودکار؛ اندازه گیری 999+ ابعاد و 200+ قطعه کار. برای انتخاب نسخهٔ مناسب، کد مدل و مشخصات فنی هر ردیف را با نیاز اندازه‌گیری خود تطبیق دهید.
| کد | محدوده اندازه‌گیری | حداکثر بار | دقت بدون اتصال تصاویر | دقت با اتصال تصاویر | تکرارپذیری بدون اتصال تصاویر | تکرارپذیری با اتصال تصاویر |
|---|---|---|---|---|---|---|
| QMS-A220 | میدان دید گسترده: 200×200mm/ میدان دید کوچک:130×130mm | 5kg | میدان دید گسترده:±3μm/فیلد دید کوچک:±1μm | میدان دید گسترده:±(5+0.02L)μm/میدان دید کوچک:±(3+0.02L)μm | میدان دید گسترده:±1μm/فیلد دید کوچک:±0.5μm | میدان دید گسترده:±2μm/فیلد دید کوچک:±1.5μm |
| QMS-A315 | میدان دید گسترده: 300×200mm/ میدان دید کوچک:230×130mm | 5kg | میدان دید گسترده:±3μm/فیلد دید کوچک:±1μm | میدان دید گسترده:±(5+0.02L)μm/میدان دید کوچک:±(3+0.02L)μm | میدان دید گسترده:±1μm/فیلد دید کوچک:±0.5μm | میدان دید گسترده:±2μm/فیلد دید کوچک:±1.5μm |
