کالیبراسیون ابزار اندازه‌گیری، صفر کردن نمایشگر و کنترل روزانه سه کار متفاوت‌اند. صفر کردن می‌تواند نقطه شروع را تنظیم کند، اما صحت قرائت در کل بازه را اثبات نمی‌کند. کنترل میانی کمک می‌کند تغییر رفتار ابزار را زودتر ببینید. کالیبراسیون رابطه قرائت و مقدار مرجع را در شرایط مشخص بررسی و گزارش می‌کند. برای اعتماد به نتیجه، هر سه باید در یک برنامه روشن جای بگیرند.
این راهنما برای مدیریت ابزارهایی مثل کولیس، میکرومتر و ساعت اندازه‌گیری نوشته شده است. هدف، ساختن یک برنامه قابل پیگیری است؛ نه انتخاب یک فاصله زمانی ثابت برای همه ابزارها.
در این راهنما چه می‌خوانید؟
- تفاوت صفر کردن، کنترل میانی و کالیبراسیون
- نگهداری روزانه و برخورد با ضربه یا خرابی
- بررسی گواهی و تعیین دوره کنترل
- فرم ساده ثبت سابقه هر ابزار
سه کاری که نباید با هم اشتباه بگیریم
| فعالیت | هدف | محدودیت |
|---|---|---|
| صفر یا مرجع‌گذاری | تعیین نقطه شروع قرائت | صحت همه نقاط بازه را نشان نمی‌دهد |
| کنترل میانی | پایش تغییر رفتار در نقاط تعریف‌شده | دامنه آن به برنامه و مرجع کنترل وابسته است |
| کالیبراسیون | تعیین رابطه نتیجه و مرجع همراه اطلاعات مربوط | به‌خودی‌خود تضمین مناسب بودن برای هر کاربرد نیست |
تنظیم ابزار نیز با کالیبراسیون یکسان نیست. ممکن است نتیجه کالیبراسیون نشان دهد ابزار به تنظیم یا تعمیر نیاز دارد، ولی هر کالیبراسیونی الزاماً شامل تنظیم نیست. همچنین برای اعلام قبول یا رد، باید مشخصه قابل قبول و قاعده تصمیم روشن باشد؛ تنها وجود یک گواهی کافی نیست.
از فهرست ابزارها شروع کنید
برای هر ابزار یک شناسه داخلی یکتا تعریف کنید. شماره سریال، مدل، بازه، محل استفاده، مسئول نگهداری و کاربرد اصلی را ثبت کنید. دو کولیس مشابه ممکن است وظیفه متفاوتی داشته باشند: یکی برای کنترل اولیه انبار و دیگری برای تصمیم درباره قطعه با تلرانس محدود. برنامه کنترل آن‌ها باید این تفاوت را در نظر بگیرد.
مشخص کنید ابزار برای چه اندازه‌هایی استفاده می‌شود و چه خطایی قابل قبول است. اگر ابزار فقط بخش کوچکی از بازه را در یک کاربرد مشخص پوشش می‌دهد، برنامه کنترل باید آن نقاط کاربرد را هم ببیند. انتخاب ابزار مناسب از ابتدا اهمیت دارد؛ راهنمای خرید کولیس دیجیتال تفاوت دقت و رزولوشن را توضیح می‌دهد.
کنترل کوتاه پیش از شروع کار
- وضعیت ظاهری، نوک‌ها، فک‌ها و سطوح تماس را بررسی کنید.
- سطوح را با روش و مواد مجاز سازنده تمیز کنید؛ ذرات را با بستن ابزار روی آن‌ها له نکنید.
- حرکت ابزار را کنترل کنید. گیرکردن، لقی غیرعادی یا ناپایداری نمایشگر باید بررسی شود.
- صفر یا مرجع را مطابق مدل کنترل کنید؛ نیروی تماس درست را به کار ببرید.
- در نقاط تعیین‌شده با مرجع مناسب، قرائت و معیار پذیرش را مقایسه کنید.
- نتیجه و هر ایراد را ثبت کنید. ابزار نامطمئن را پیش از اندازه‌گیری تولیدی جدا کنید.
کنترل روی یک نقطه همیشه کافی نیست. مثلاً بسته شدن فک‌های کولیس روی صفر، رفتار آن را در اندازه‌های دیگر یا در فک داخلی اثبات نمی‌کند. نوع اندازه‌گیریِ واقعی باید در برنامه لحاظ شود. برای روش تماس میکرومتر، مقایسه کولیس و میکرومتر را ببینید.
مرجع کنترل چه ویژگی‌هایی باید داشته باشد؟
مرجع باید با کمیت، هندسه، بازه و سطح اطمینان مورد نیاز سازگار باشد. گیج‌بلوک برای بعضی کنترل‌های طولی و رینگ تنظیم برای برخی اندازه‌گیری‌های داخلی کاربرد دارد. انتخاب مرجع تنها بر اساس نام یا اندازه اسمی کافی نیست؛ مقدار گزارش‌شده، شرایط استفاده و وضعیت نگهداری آن اهمیت دارند.
به بیان NIST، قابلیت ردیابی مترولوژیکی ویژگی نتیجه اندازه‌گیری است و از زنجیره مستند و پیوسته کالیبراسیون‌ها می‌آید که عدم‌قطعیت در آن‌ها لحاظ شده است. برچسب روی ابزار یا نام یک آزمایشگاه به‌تنهایی این زنجیره را برای هر نتیجه ایجاد نمی‌کند. تعریف رسمی NIST درباره قابلیت ردیابی مرجع این تمایز است.
عدم‌قطعیت را کنار تلرانس بخوانید
یک نتیجه اندازه‌گیری تحت تأثیر مرجع، ابزار، تماس، اپراتور، دما و روش قرار می‌گیرد. عدم‌قطعیت، فقط تعداد رقم‌های نمایشگر نیست. در تصمیم درباره قطعه‌ای نزدیک حد تلرانس، باید بدانید فاصله نتیجه تا حد چقدر است و عدم‌قطعیت روش چگونه در قاعده تصمیم لحاظ می‌شود.
برای مثال فرضی، اگر نتیجه خیلی نزدیک مرز پذیرش باشد، گرد کردن عدد یا انتخاب قرائت دلخواه راه‌حل نیست. باید طبق روش کنترل کیفیت، تصمیم بگیرید آیا اندازه‌گیری دقیق‌تر، تکرار با روش مناسب یا اقدام دیگری لازم است. راهنمای NIST درباره عدم‌قطعیت اندازه‌گیری مبانی این موضوع را معرفی می‌کند.
گواهی کالیبراسیون را چگونه بررسی کنیم؟
- شناسه، مدل و سریال با ابزار شما یکسان باشد.
- کمیت، نقاط و بازه بررسی‌شده با کاربرد شما مرتبط باشند.
- روش، شرایط مؤثر و تاریخ کالیبراسیون مشخص باشند.
- نتایج، خطا یا تصحیح و اطلاعات عدم‌قطعیت را بخوانید؛ فقط صفحه اول را نبینید.
- مشخص باشد نتایج مربوط به قبل یا بعد از تنظیم‌اند، اگر تنظیمی انجام شده است.
- اگر اعلام انطباق وجود دارد، مشخصه و قاعده تصمیم آن را بررسی کنید.
- برای کاربردهای نیازمند اعتبار مشخص، دامنه صلاحیت آزمایشگاه باید همان خدمت را پوشش دهد.
گواهی برای یک نوع اندازه‌گیری، ممکن است همه قابلیت‌های یک ابزار چندکاره را پوشش ندهد. برای نمونه، بررسی اندازه‌گیری خارجی کولیس لزوماً وضعیت فک داخلی و عمق‌سنج را مشخص نمی‌کند. هنگام سفارش خدمت، کاربرد واقعی و نیازتان را روشن بیان کنید.
هر چند وقت یک‌بار کالیبراسیون لازم است؟
یک دوره ثابت برای همه ابزارها قابل دفاع نیست. توصیه سازنده، شدت استفاده، حساسیت کاربرد، محیط، سابقه نتایج و اتفاق‌هایی مثل ضربه باید در تصمیم دخیل باشند. ابتدا یک دوره مستند بر اساس این اطلاعات تعیین کنید و سپس با سوابق کنترل و کالیبراسیون، مناسب بودن آن را بازبینی کنید.
اگر ابزار در دو دوره پیاپی تغییر قابل توجه داشته یا شرایط کار آن عوض شده است، صرف حفظ تاریخ قبلی کافی نیست. از طرف دیگر، طولانی کردن دوره هم باید بر شواهد تکیه کند. برای این رویکرد، راهنمای NIST درباره تعیین دوره کالیبراسیون را ببینید. برنامه داخلی یا الزامات مشتری می‌تواند شرایط اختصاصی داشته باشد.
نگهداری روزانه برای سه گروه ابزار
کولیس
فک و ریل را تمیز نگه دارید، از ابزار برای خط‌کشی یا گرفتن قطعه استفاده نکنید و از افتادن آن جلوگیری کنید. مقاومت محیطی را از درجه حفاظت همان مدل بخوانید. آب‌بندی یک مدل به معنی امکان شست‌وشوی همه کولیس‌ها نیست. برای نگهداری طولانی، توصیه سازنده درباره باتری و وضعیت فک را رعایت کنید.
میکرومتر
سطوح تماس را پاک کنید و از مکانیزم نیروی ثابت مطابق دستور مدل استفاده کنید. بستن شدید با دست می‌تواند هم نتیجه را عوض کند و هم به مجموعه فشار وارد کند. ابزار را روی قطعه داغ یا کنار منبع گرما رها نکنید. روغن‌کاری تنها در محل و با ماده توصیه‌شده انجام شود.
ساعت و بورگیج
از ضربه به میله یا اهرم، فشار جانبی و عبور از کورس مجاز جلوگیری کنید. پایه و اتصالات را هم کنترل کنید؛ ابزار سالم روی پایه لق نتیجه قابل اتکایی نمی‌دهد. راهنمای ساعت اندیکاتور و شیطونکی و روش تنظیم بورگیج نکات نصب و مرجع‌گذاری را توضیح می‌دهند.
اگر ابزار افتاد یا از کنترل خارج شد
ابزار را علامت‌گذاری و از چرخه استفاده جدا کنید. صفر کردن دوباره را نشانه سلامت ندانید. ارزیابی، تعمیر یا کنترل تکمیلی را مطابق روش داخلی انجام دهید و وضعیت نتایجی را که از آخرین کنترل معتبر با آن گرفته‌اید بررسی کنید. دامنه این بررسی به کاربرد، ایراد و ریسک تصمیم‌های قبلی وابسته است؛ همه نتایج را بدون بررسی رد یا تأیید نکنید.
فرم ساده سابقه ابزار
| اطلاعات ثابت | اطلاعات هر کنترل |
|---|---|
| شناسه، مدل و سریال | تاریخ، اپراتور و نوع کنترل |
| بازه و کاربرد | شناسه و وضعیت مرجع |
| معیار پذیرش و روش | نقاط، قرائت‌ها و شرایط مؤثر |
| دوره و مسئول پیگیری | نتیجه، اقدام و تاریخ پیگیری |
فرم باید به اندازه کافی ساده باشد که واقعاً تکمیل شود، ولی اطلاعات لازم برای بازسازی تصمیم را حذف نکند. اگر ابزارهای مختلف دارید، بخش ثابت را یک بار ثبت کنید و برای هر کنترل یک ردیف جدید اضافه کنید. برای ضخامت‌سنج‌ها، جنس، پراب و تنظیم نیز مهم‌اند؛ راهنمای انتخاب ضخامت‌سنج این تفاوت را توضیح می‌دهد.
پرسش‌های رایج
ابزار نو هم به کنترل نیاز دارد؟
پیش از استفاده، هویت، وضعیت، مدارک و تناسب ابزار با کاربرد را بررسی کنید. برنامه شما مشخص می‌کند چه کنترل یا خدمت تکمیلی برای شروع لازم است؛ نو بودن جای این بررسی را نمی‌گیرد.
برچسب معتبر یعنی نتیجه حتماً درست است؟
خیر. خرابی بین دو موعد، روش تماس اشتباه، مرجع‌گذاری نامناسب یا شرایط محیطی می‌تواند نتیجه را تغییر دهد.
آیا همیشه باید خطای گزارش‌شده را تصحیح کنیم؟
نحوه استفاده از تصحیح و عدم‌قطعیت باید در روش اندازه‌گیری و معیار تصمیم مشخص شود. اعداد گواهی را بدون فهم واحد، علامت و نقطه مربوط وارد محاسبه نکنید.
کالیبراسیون یعنی تعمیر؟
خیر. کالیبراسیون، تنظیم و تعمیر فعالیت‌های متفاوتی‌اند. هنگام سفارش خدمت، دامنه مورد نیاز و گزارش قبل و بعد از تنظیم را روشن کنید.

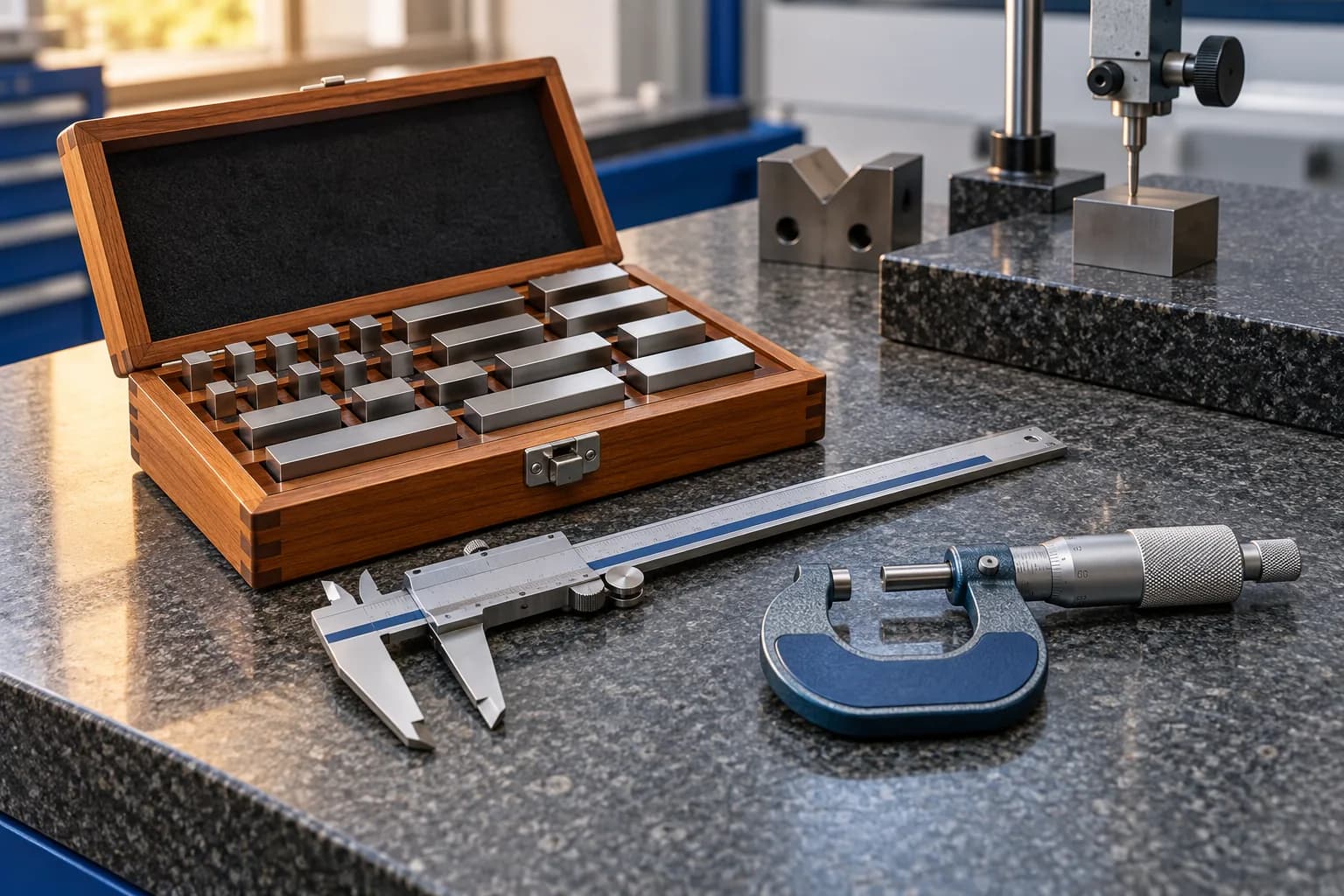

تصویر این مطلب یک تصویرسازی آموزشی است و عکس یک مدل مشخصِ عرضه‌شده در فروشگاه نیست.
