برای خرید ضخامت‌سنج، اولین سؤال این نیست که دستگاه چند رقم نشان می‌دهد؛ باید بدانید ضخامت چه چیزی را اندازه می‌گیرید. ضخامت خود فلز، ضخامت رنگ روی فلز و ضخامت یک ورق نازک، سه مسئله متفاوت‌اند. دستگاهی که رنگ را روی بدنه خودرو می‌سنجد الزاماً ضخامت بدنه فلزی را نشان نمی‌دهد و ضخامت‌سنج اولتراسونیک هم بدون تنظیم مناسب برای هر جنس و پوششی قابل استفاده نیست.
در این راهنما، روش‌های اصلی را مقایسه می‌کنیم تا هنگام بررسی انواع ضخامت‌سنج مشخصات مورد نیاز را دقیق‌تر انتخاب کنید. اگر به دو طرف قطعه دسترسی دارید، ممکن است یک ابزار تماسی مناسب نیازتان را پاسخ دهد؛ در این حالت مقایسه کولیس و میکرومتر نیز به انتخاب کمک می‌کند.
در این راهنما چه می‌خوانید؟
- تفاوت ضخامت فلز و ضخامت پوشش
- انتخاب روش بر اساس جنس و دسترسی
- نقش پراب، کالیبراسیون و شرایط سطح
- چک‌لیست اطلاعات لازم پیش از خرید
سه روش رایج اندازه‌گیری ضخامت
| روش | چه چیزی را می‌سنجد؟ | شرط مهم |
|---|---|---|
| تماسی دوطرفه | فاصله بین دو سطح قابل دسترسی | نیرو و شکل تماس با قطعه سازگار باشد |
| اولتراسونیک | ضخامت ماده از زمان رفت‌وبرگشت موج | جنس، سرعت صوت، پراب و اتصال صوتی درست انتخاب شوند |
| ضخامت‌سنج پوشش | ضخامت یک پوشش مشخص روی زیرلایه سازگار | اصل اندازه‌گیری با پوشش و زیرلایه مطابقت داشته باشد |
نام تجاری دستگاه به‌تنهایی کافی نیست. عبارت «ضخامت‌سنج دیجیتال» درباره کمیت قابل اندازه‌گیری، جنس قابل پشتیبانی یا دسترسی مورد نیاز چیزی نمی‌گوید. مشخصات فنی باید روشن کنند دستگاه برای کدام ترکیب ماده و سطح طراحی شده است.
اگر هر دو طرف قطعه در دسترس است
میکرومتر، ضخامت‌سنج مکانیکی یا یک ابزار تماسی اختصاصی می‌تواند فاصله دو سطح را اندازه بگیرد. برای ورق، فیلم، کاغذ یا قطعات نرم، نیروی تماس و مساحت سطح تماس اهمیت زیادی دارد. فشردن ماده نرم ممکن است ضخامت ظاهری را کمتر کند؛ بنابراین یک میکرومتر معمولی با تماس کوچک لزوماً انتخاب مناسب هر ماده‌ای نیست.
شکل قطعه نیز مهم است. برای دیواره لوله، فاصله تا لبه، انحنای سطح و امکان نشستن هر دو تماس را بررسی کنید. انتخاب میکرومتر تخصصی باید با هندسه و روش اندازه‌گیری مطابقت داشته باشد. برای کنترل سریع ابعاد بزرگ‌تر می‌توانید کولیس‌ها را هم بررسی کنید، اما تلرانس و رفتار ماده معیار اصلی انتخاب‌اند.
ضخامت‌سنج اولتراسونیک چگونه کار می‌کند؟
پراب موج صوتی را به قطعه می‌فرستد و دستگاه از زمان دریافت بازتاب و سرعت صوت تنظیم‌شده، ضخامت را محاسبه می‌کند. اگر سرعت صوت برای ماده اشتباه باشد، نمایشگر می‌تواند عددی پایدار ولی نادرست نشان دهد. برای اتصال مناسب موج، در بسیاری از کاربردهای تماسی به ماده واسط یا کوپلنت سازگار نیاز است.
امکان اندازه‌گیری از یک طرف، مزیت مهم این روش است، ولی هر جنس، هر سطح و هر ضخامت را نمی‌توان با یک پراب سنجید. ساختار ماده، تضعیف موج، انحنای قطعه، زبری، حداقل ضخامت و دما بر انتخاب اثر دارند. آموزش رسمی Evident درباره ضخامت‌سنجی اولتراسونیک مبانی این روش را توضیح می‌دهد.
پراب را همراه کاربرد انتخاب کنید
برای لوله باریک، ورق صاف و سطح خورده‌شده ممکن است پراب‌های متفاوت لازم باشد. قطر سطح تماس باید با انحنا و فضای آزاد سازگار باشد. نوع پراب، فرکانس و محدوده قابل اندازه‌گیری را از جدول سازنده انتخاب کنید؛ عددی که برای یک پراب در شرایط مشخص اعلام شده، تضمین کارکرد همه پراب‌ها نیست.
اگر روی قطعه گرم کار می‌کنید، سازگاری دمایی پراب و کوپلنت و روش جبران دما را بررسی کنید. یک دستگاه معمولی را صرفاً به دلیل فلزی بودن قطعه روی سطح داغ قرار ندهید. تغییر دما هم می‌تواند رفتار موج را تغییر دهد و هم به تجهیزات ناسازگار آسیب بزند.
تنظیم سرعت صوت و صفر دستگاه
تنظیم صفر و تنظیم سرعت صوت دو نقش متفاوت دارند. تنظیم باید با روش توصیه‌شده و نمونه مرجع مناسب ماده و بازه انجام شود. قبل از شروع اندازه‌گیری، نتیجه را روی ضخامت معلوم کنترل کنید. با تغییر جنس، پراب یا شرایط مؤثر، اعتبار تنظیم قبلی را دوباره بررسی کنید.
راهنمای کالیبراسیون ضخامت‌سنج Evident توضیح می‌دهد چرا این تنظیم‌ها لازم‌اند. برای ثبت وضعیت ابزار و تفکیک تنظیم روزانه از کالیبراسیون، راهنمای کالیبراسیون و نگهداری ابزار را بخوانید. وارد کردن یک مقدار عمومی سرعت صوت، جای کنترل با مرجع مناسب را نمی‌گیرد.
ضخامت رنگ و پوشش روی فلز
در روش‌های متداول پوشش‌سنجی، نوع زیرلایه تعیین‌کننده است. القای مغناطیسی برای برخی پوشش‌های غیرمغناطیسی روی زیرلایه‌های فرومغناطیسی کاربرد دارد. جریان گردابی برای برخی پوشش‌های نارسانا روی زیرلایه‌های رسانای غیرآهنی استفاده می‌شود. این قواعد به معنی امکان اندازه‌گیری همه پوشش‌ها با هر دستگاه نیستند.
برای نمونه، رنگ روی فولاد و رنگ روی آلومینیوم شرایط یکسانی ندارند. زیرلایه، رسانایی، خواص مغناطیسی، ضخامت پایه و انحنای سطح باید با دامنه کاربرد دستگاه مطابقت داشته باشند. راهنمای ضخامت پوشش Elcometer اصول این روش‌ها را معرفی می‌کند. وجود حالت تشخیص خودکار زیرلایه نیز محدودیت‌های اعلام‌شده سازنده را حذف نمی‌کند.
آیا پوشش‌سنج ضخامت خود فلز را نشان می‌دهد؟
در کاربرد متداول رنگ روی فلز، خروجی مربوط به پوشش است. برای ضخامت بدنه باید روش سازگار دیگری انتخاب کنید. همچنین عدد پوشش‌سنج به‌تنهایی درباره رنگ‌شدگی یک قطعه یا کیفیت تعمیر حکم قطعی نمی‌دهد؛ محل اندازه‌گیری، نوع پوشش، ساختار قطعه و قرائت‌های مقایسه‌ای لازم‌اند.
اندازه‌گیری فلز رنگ‌شده با اولتراسونیک
پوشش می‌تواند روی نتیجه اولتراسونیک اثر بگذارد. در یک تنظیم نامناسب، سهم زمان عبور از پوشش با سرعت صوت فلز تبدیل می‌شود و عدد نمایش‌داده‌شده الزاماً ضخامت واقعی فلز نیست. بعضی دستگاه‌ها با روش‌هایی مثل اکو به اکو یا حالت اختصاصی پوشش، امکان جداسازی مناسب‌تری دارند؛ این قابلیت به مدل، پراب و شرایط اندازه‌گیری وابسته است.
پیش از خرید، نمونه واقعیِ پوشش‌دار و هدف اندازه‌گیری را مشخص کنید. راهنمای Evident برای اندازه‌گیری فلز زیر رنگ محدودیت‌ها و روش‌های سازگار را توضیح می‌دهد. قول «اندازه‌گیری از روی هر نوع رنگ» بدون اشاره به شرایط، مبنای انتخاب مناسبی نیست.
یک روند عملی برای کنترل نتایج
- کمیت مورد نظر، جنس و نوع زیرلایه را مشخص کنید.
- سطح را بررسی کنید؛ آلودگی، زبری، انحنا و پوشش را ثبت کنید.
- پراب و حالت دستگاه را مطابق کاربرد انتخاب کنید.
- تنظیم لازم را روی مرجع مناسب انجام دهید و نتیجه را کنترل کنید.
- در نقاط مشخص چند قرائت بگیرید و ناپایداری را بررسی کنید.
- موقعیت، تنظیم دستگاه، پراب و شرایط مؤثر را کنار نتایج بنویسید.
- در پایان یا پس از تغییر شرایط، کنترل مرجع را تکرار کنید.
در یک مثال فرضیِ بازرسی ورق، پراکندگی قرائت‌ها ممکن است از تغییر واقعی ضخامت، اتصال نامناسب پراب یا سطح زبر ناشی شود. میانگین گرفتن از اعداد ناپایدار، علت خطا را برطرف نمی‌کند. ابتدا تکرارپذیری را روی مرجع و یک نقطه مشخص بررسی کنید، سپس نقشه اندازه‌گیری را ادامه دهید.
چک‌لیست اطلاعات لازم پیش از خرید
- چه چیزی را می‌سنجید: فلز، پوشش، فیلم یا ماده دیگر؟
- جنس و ساختار قطعه و در صورت وجود، نوع زیرلایه چیست؟
- بازه ضخامت و تلرانس مورد نیاز چقدر است؟
- دسترسی یک‌طرفه است یا دوطرفه؟
- سطح صاف، منحنی، زبر، رنگ‌شده یا گرم است؟
- ثبت داده، حافظه یا اتصال به رایانه لازم دارید؟
- چه مرجع و روشی برای کنترل دستگاه در اختیار دارید؟
این اطلاعات را همراه عکس و ابعاد نمونه برای بررسی گزینه‌ها از طریق تماس با ابر ابزار آماده کنید. در انتخاب تجهیزات، پاسخ به مسئله واقعی از بیشترین تعداد امکانات نمایشگر مهم‌تر است.
پرسش‌های رایج
یک ضخامت‌سنج برای فلز و رنگ کافی است؟
فقط اگر دستگاه و حسگرهای آن صریحاً هر دو کاربرد را پشتیبانی کنند. دو کمیت با اصول متفاوت اندازه‌گیری می‌شوند؛ نام عمومی دستگاه چنین قابلیتی را تضمین نمی‌کند.
چرا دستگاه عدد ثابت اما متفاوت با مرجع نشان می‌دهد؟
سرعت صوت یا صفر نامناسب، حالت اشتباه، اثر پوشش و شرایط تماس می‌توانند علت باشند. ابتدا تنظیم و انتخاب روش را بررسی کنید.
آیا باید پوشش را همیشه پاک کرد؟
خیر؛ بعضی ترکیب‌های دستگاه و پراب برای اندازه‌گیری از روی پوشش مناسب‌اند. تصمیم را از روش سازنده و هدف بازرسی بگیرید؛ حذف پوشش بدون ضرورت می‌تواند به قطعه آسیب بزند.
عدد دستگاه برای پذیرش قطعه کافی است؟
باید روش معتبر، مرجع مناسب، عدم‌قطعیت و معیار پذیرش مشخص باشند. برای کاربردهای حساس، صرف نمایش یک عدد مبنای کافی برای تصمیم نیست.

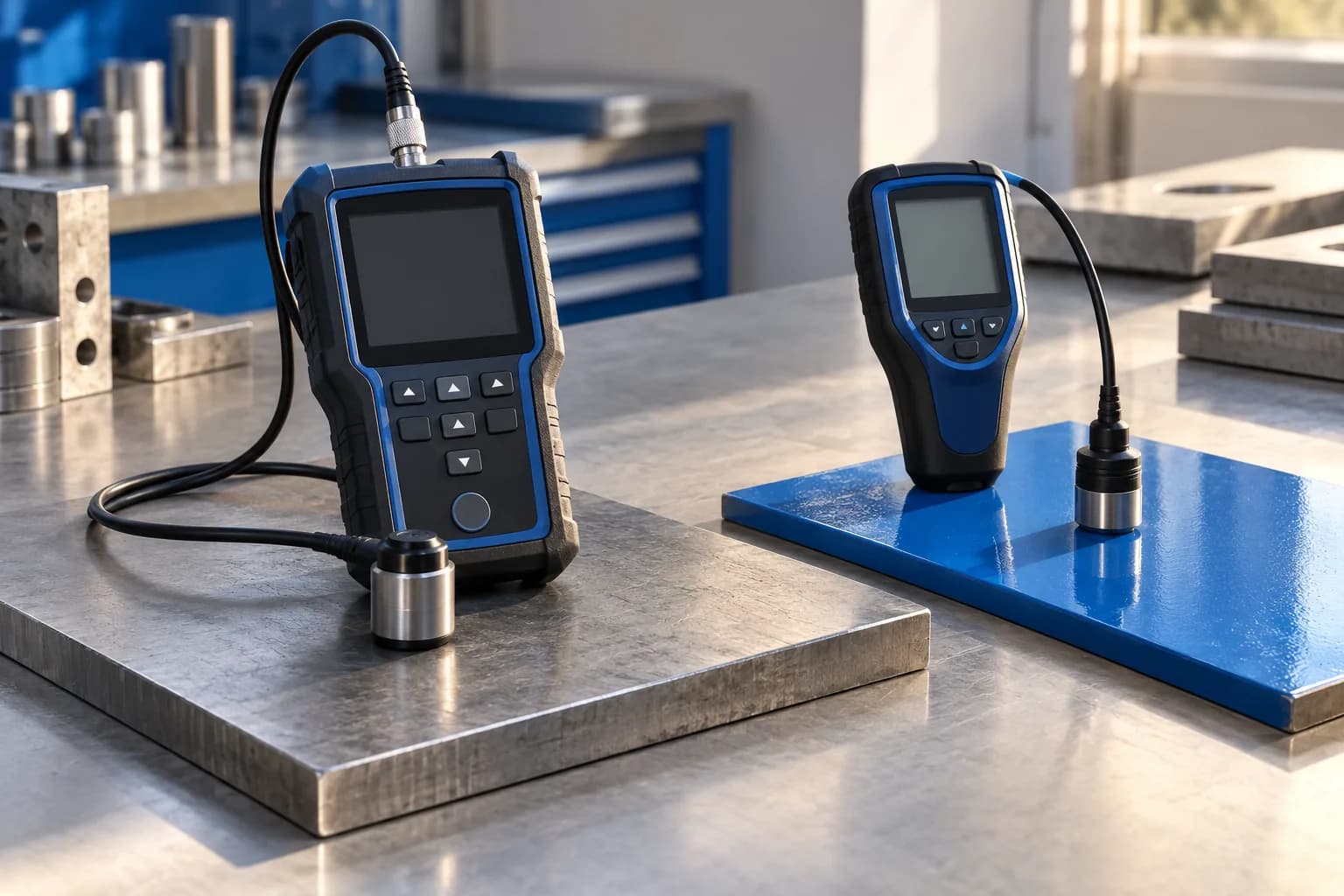

تصویر این مطلب یک تصویرسازی آموزشی است و عکس یک مدل مشخصِ عرضه‌شده در فروشگاه نیست.
